NPM - DX EJM8D C - MB - 03O - 00 3-3-8 -4 10 12 11 13 安装供料器工作台 盖 ●使本体侧的导 轨销对准基板 支撑块的孔。 取下棉纱布 安装基板支撑块 ( 整体更换用 ) 时，注意请勿倾斜安装 ( 可能与轨道有干扰 ) 导轨销
NPM-DX EJM8DC-MB-03O-00
OFF SERVO ON
个别
准备
支撑销 (整体更换用) 的
安装 2
3-3-8-3
操作手册
3-3-8
9
支撑销 (整体更换用) 的安装 2
15 14
16
17
安装交换台车
(→P.2-4)
ACTIVATION
ACTIVATION

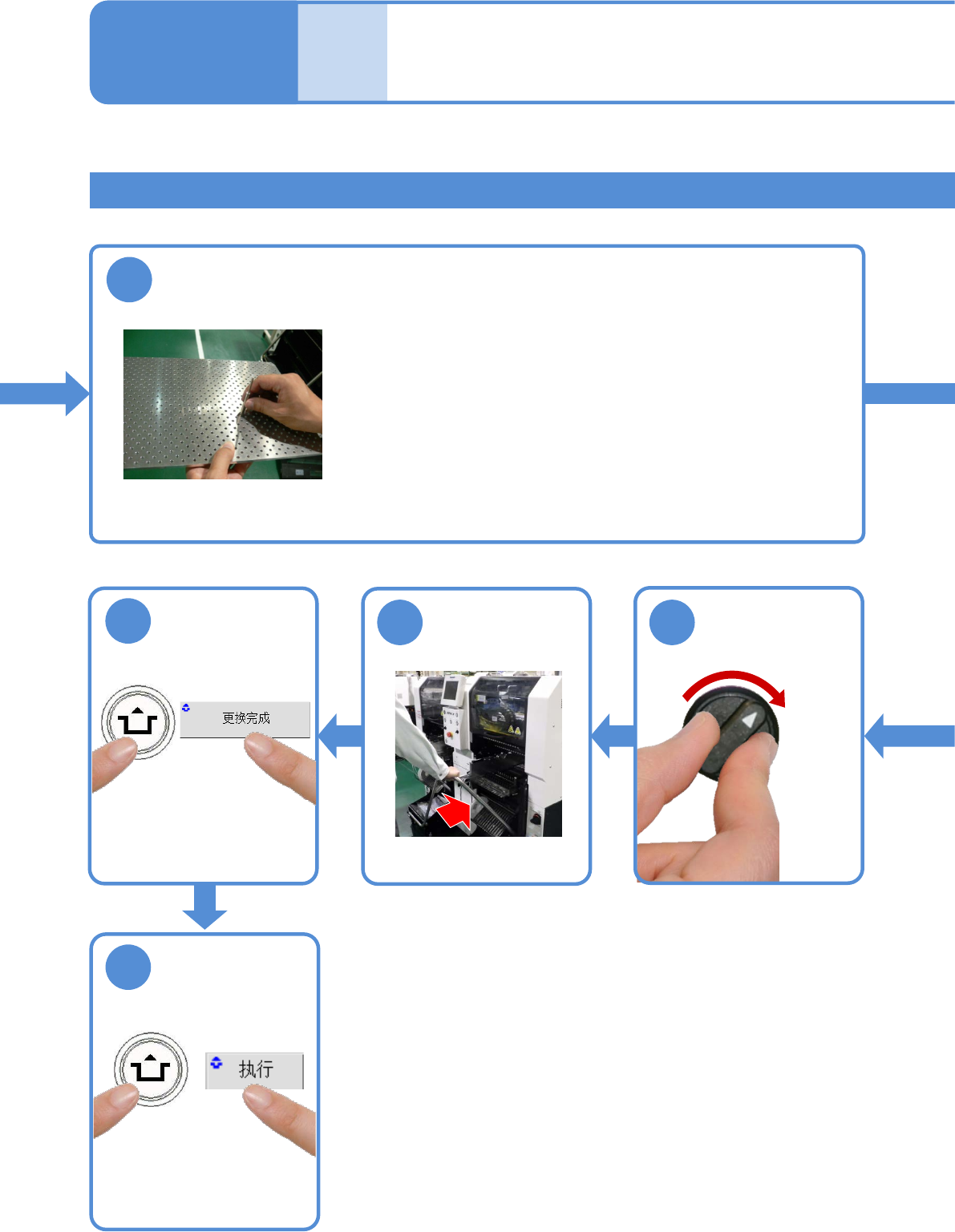

●均等设置支撑销，以便可均等支撑住基板整体。
●注意不要碰撞到基板背面上的元件。
●使用支撑销设置治具 (选购件)，可防止支撑销的设置位置发生错误。
(治具: N610168255AA)
在基板支撑块 (整体更换用) 上设置支撑销
NPM-DX EJM8DC-MB-03O-00
3-3-8-4
10
12 11
13
安装供料器工作台
盖

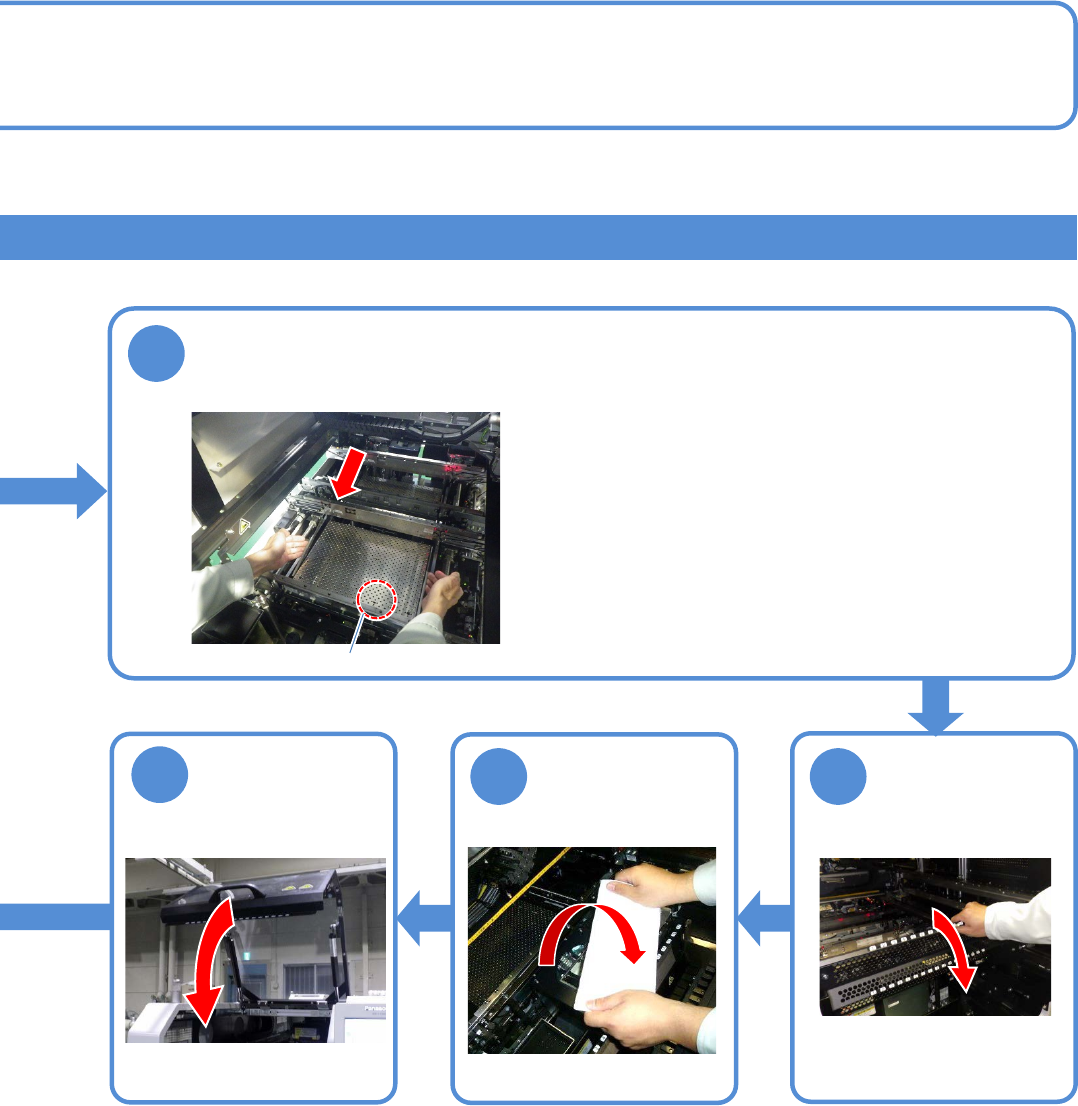

●使本体侧的导轨销对准基板支撑块的孔。
取下棉纱布
安装基板支撑块 (整体更换用) 时，注意请勿倾斜安装
(可能与轨道有干扰)
导轨销
NPM-DX EJM8DC-MB-03O-00
3-4-1
操作手册
3-4
A
B
1
3
2
2 A
3
B
1
C
C
: 轨道2
: 轨道1
生产计划
(生产数量设定)

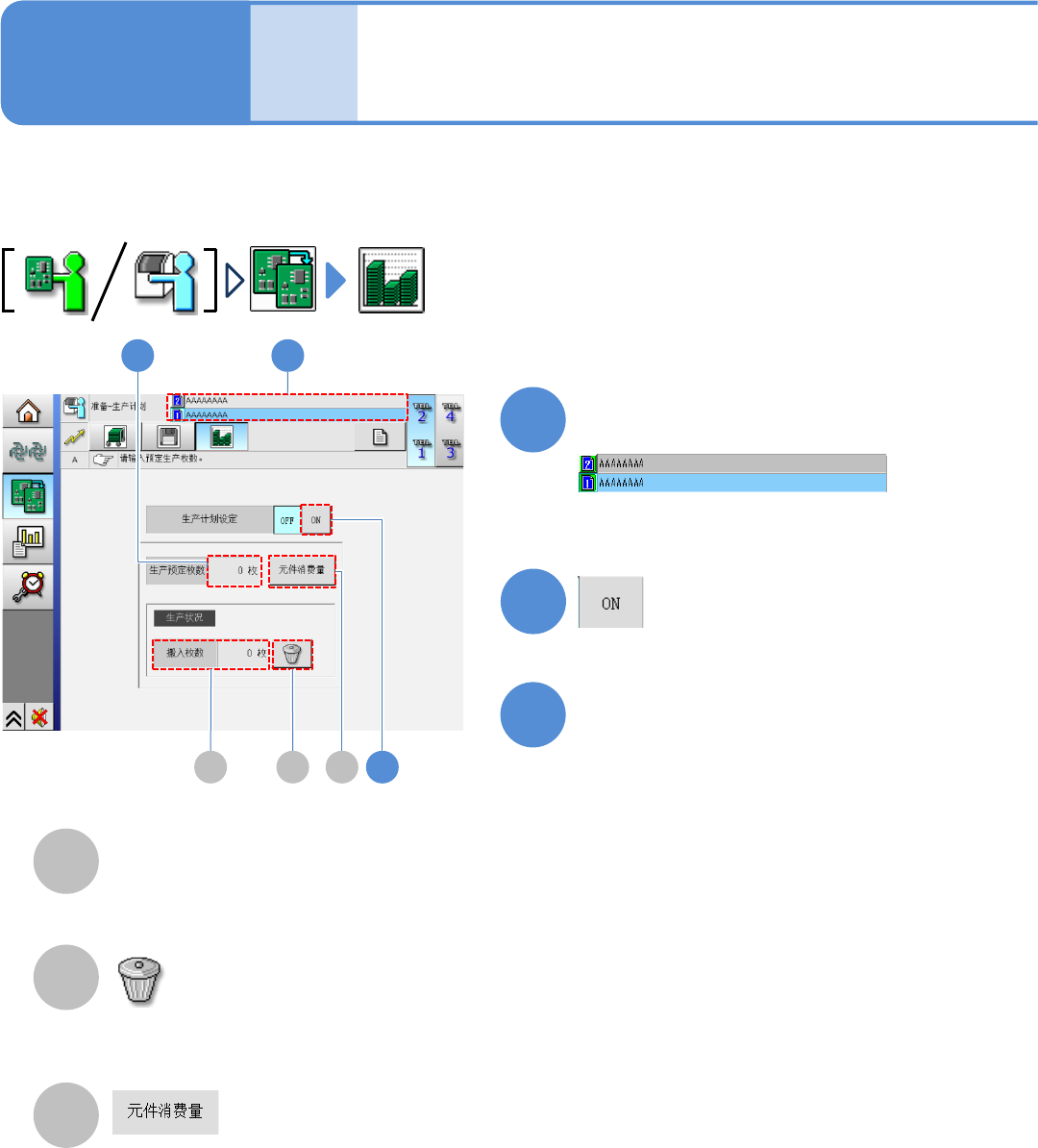

在自动运转中可以设定生产预定数量。
另外，相对生产预定数量的元件消费量可以事先计算并显示。
选择轨道
搬入枚数
传入数量变为0。
显示传入的基板数量。
显示与所设定枚数相应的必要元件点数。
(→『操作手册』P.3-4-2)
输入生产预定枚数
●输入范围: 0 ～ 99999
●设定为‘0’时，能够不停止生产而连续
生产。
