NPM-DX EJM8DC-MB-04O-00
4-1-9
生产
实装模式
操作手册
4-1-9
A
B
A
B
B A A
B
A
B
A
B
B
B
A
A
パス
パス

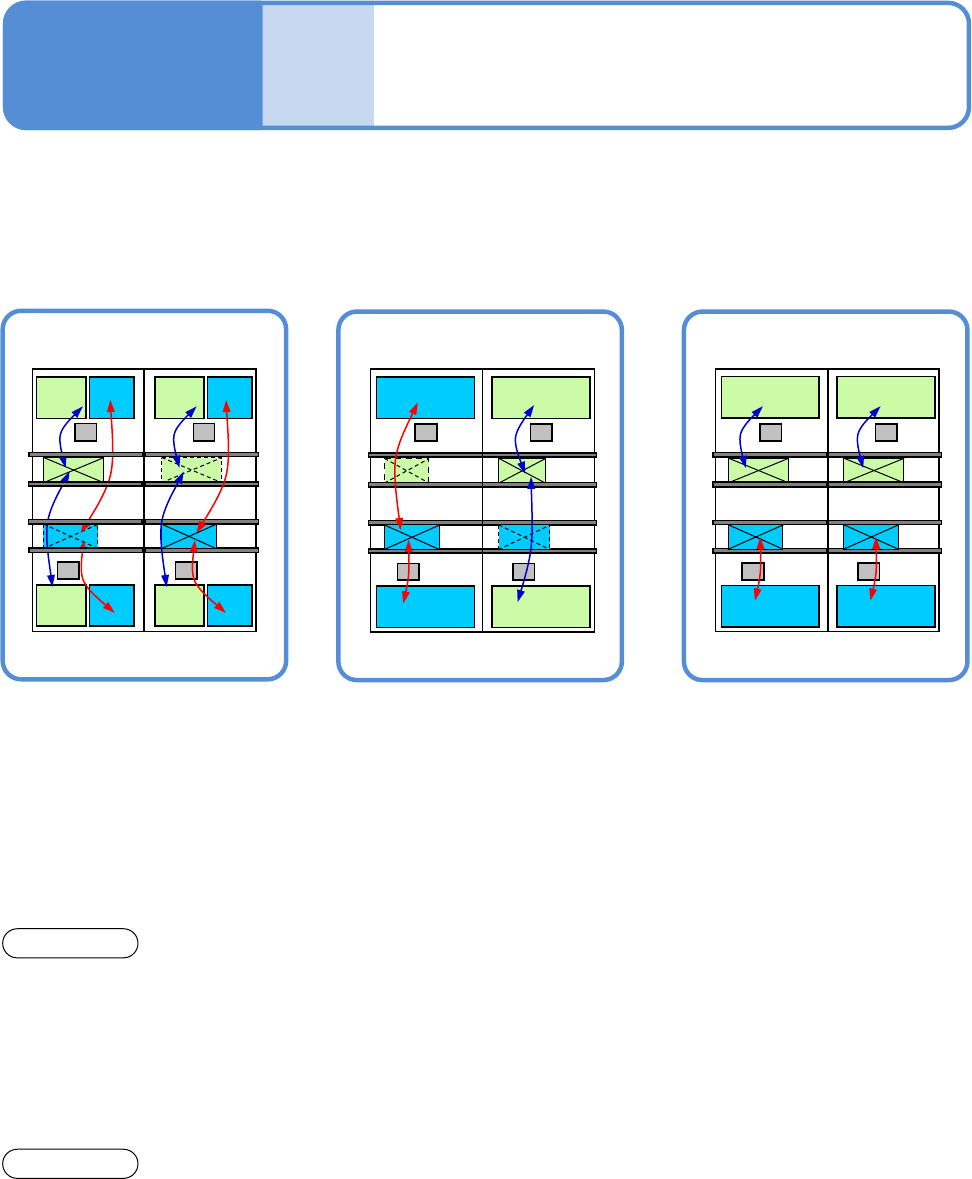

■交互实装模式
●贴装头交互动作，进行
生产。
●各贴装头针对前后轨道
的基板进行生产。
●贴装头交互进行动作，
完成了对象轨道的生产后，
再生产其他轨道的基板。
■交互前 (后) 实装模式
■独立实装模式
●使用前后的贴装头，只生产前 (后)
轨道的基板，而通过后 (前) 轨道的
基板。
●各贴装头针对各轨道的
生产基板，进行独立的生产。
前贴装头: 前轨道的生产
后贴装头: 后轨道的生产
特征
●将基板搬送损失降至
最小限。
●能够开始、停止每个轨道的生产。 ●能够开始、停止每个轨道
的生产。
●因贴装头交互动作而不会
产生贴装头待机 (等待对面
贴装动作) 的情形、因此可
提高生产率。
*1)
机种切换
●停止设备后，进行各轨道
的机种切换。
●能够在基板通过过程中，对停止中
的轨道实施机种切换 (生产数据切换
或更换台车)。
●能够切换单侧在生产中
处于停止状态的轨道的
机种 (切换生产数据或更
换台车)。
*1) 根据基板尺寸，有时会产生贴装头待机的情形。
NPM-DX EJM8DC-MB-04O-00
生产
信息
生产中、停止中的
确认方法 1

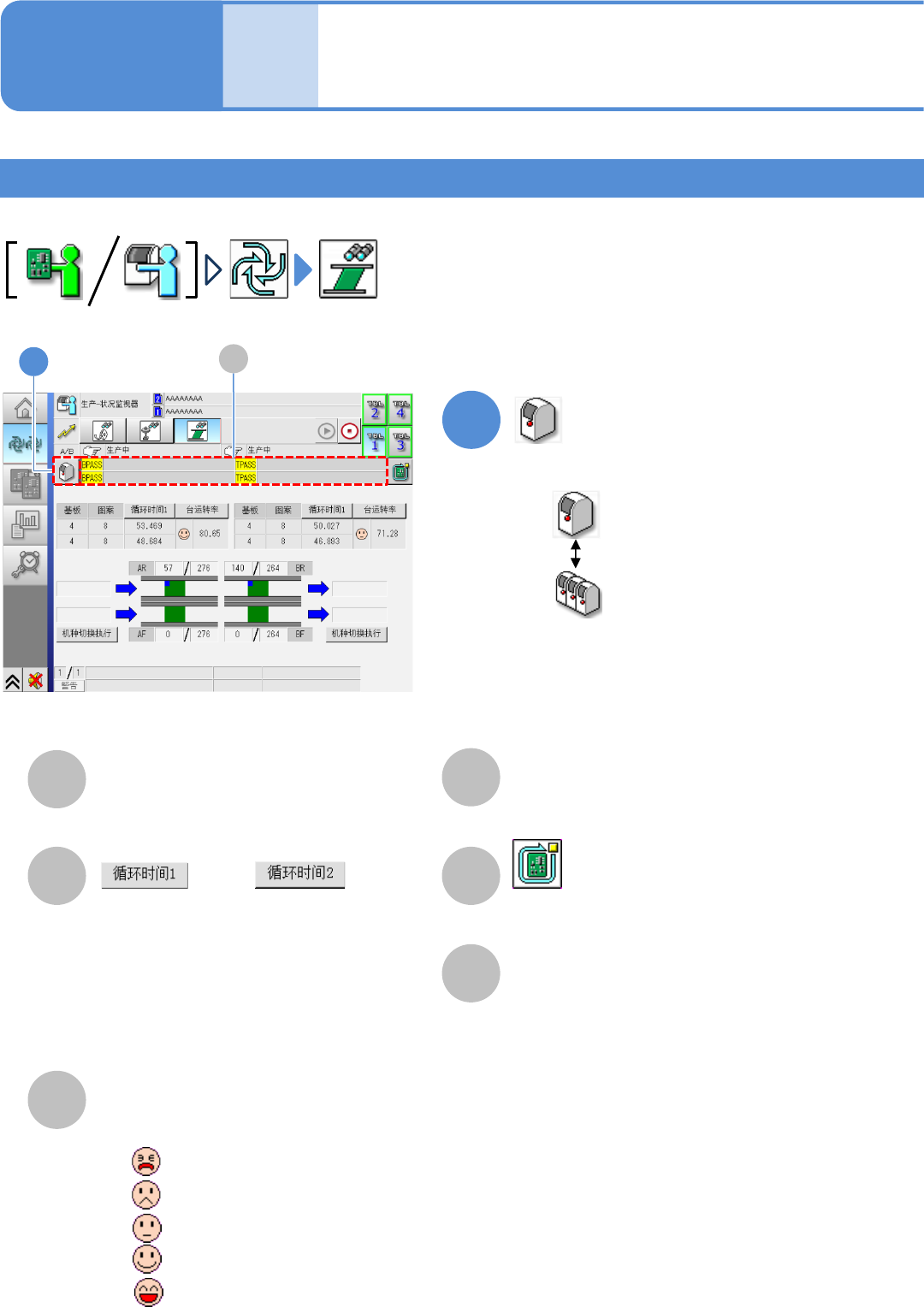

生产中的画面 1
4-2-1-1
A
E B
C
D
生产中的基板在生产后，再停止生产。
(→『操作手册』P.4-1-3)
●
●
●
●
●
操作手册
4-2-1
1
1
F
生产条件
用于调整的开关的模拟模式
处于被选状态中
●
条件实装处于被选状态中
●
生产数据的基板通过处于被
选状态中
●
生产数据的工作台通过处于
被选状态中
●
生产数据的元件跳过处于被
选状态中
●
SIM:
COND:
BPASS:
TPASS:
SKIP:
SAFE:
生产数据的安全模式处于被
选状态中
●
F
●生产中，显示生产信息及运转状況。
■贴装头
生产数量
生产的基板数量和图案数量。
贴装点数
贴装完毕的元件点数／所有贴装点数。
选择设备单位或者生产线单位。
: 设备单位
: 生产线单位
切换显示生产1片基板所需要的时间。(每按
一次可切换显示内容)
●循环时间1
从贴装前夹紧完成，到实贴装完成解除
夹紧的时间。
●循环时间2
包括传送时间的贴装时间。
台运转率
设备的运转率。
或者
(能够在动作参数下实施变更)
: 0%以上~20%未満
: 20%以上~40%未満
: 40%以上~60%未満
: 60%以上~80%未満
: 80%以上~100%以下
NPM-DX EJM8DC-MB-04O-00
4-2-1-2

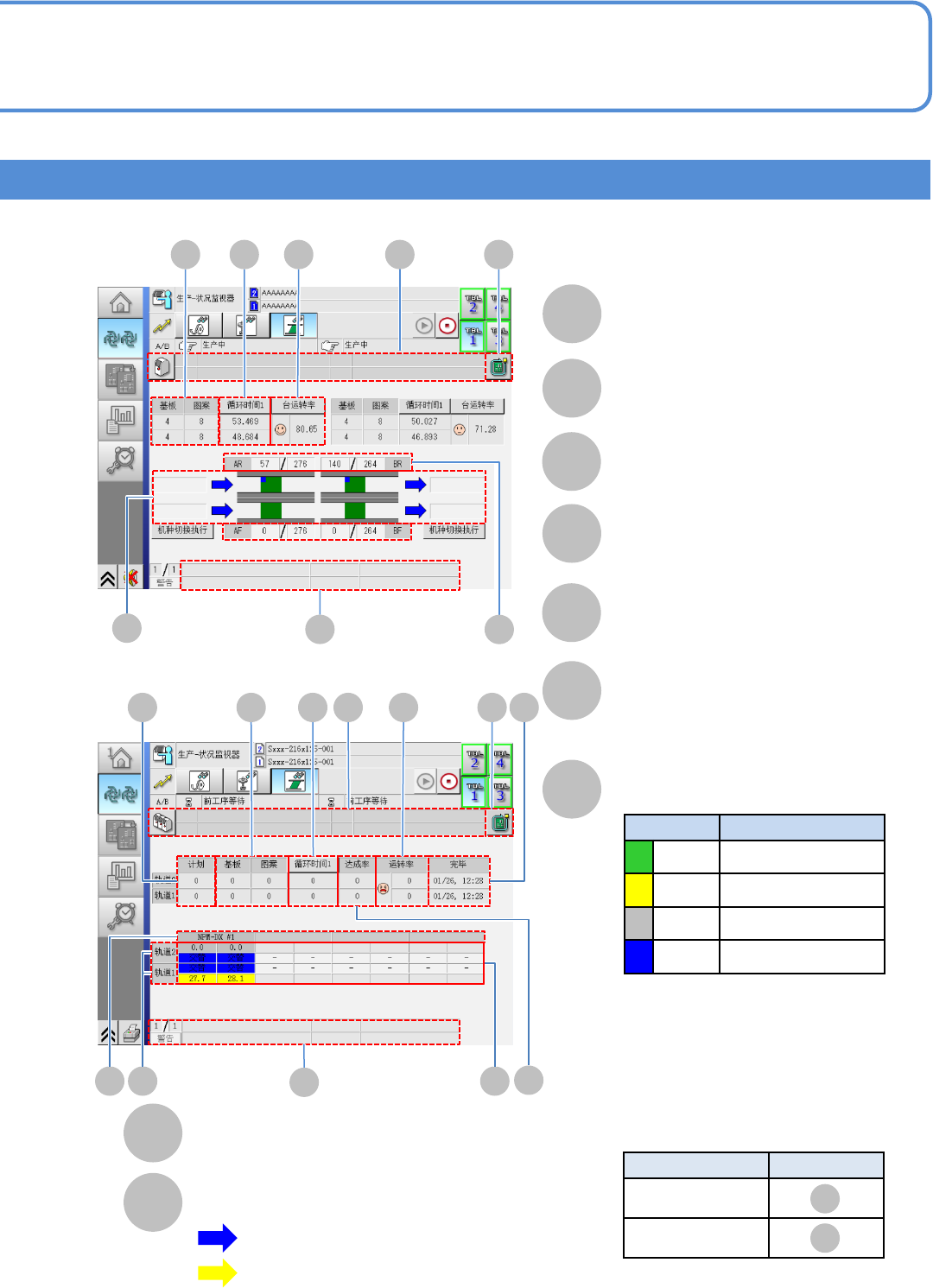

■设备单位
■生产线单位
H
D
E G A B C
I
M
J E G A B C
I
K
L
J
K
L
M
计划基板数
结束预测时间
达成率
生产实绩枚数／生产线计划枚数。
所连接的机器编号 (名称)
显示颜色 生产状态
绿色 生产中
黄色 停止中
灰色 元件供给待机中
蓝色 工序待机中
■瓶颈机器的位置显示
LNB的设定
∗
显示部位
设备单位
轨道单位
N O
N
循环时间
O
生产状态
上段: 轨道2
下段: 轨道1
M
N
G
元件用完 / 元件用完警告
元件用完的发生状况。
H
传送状态
显示基板的传送状态和现在位置。
I
警告
显示错误/警告。
上段: 轨道2
下段: 轨道1
*关于LNB的设定，请参照“LNB”的使
用说明书。
通过LNB的设定
∗
，在下述显示部位以黄
色显示瓶颈机器的位置。
:蓝色…动作状态
:黄色…待机状态
等待传入
等待传出
