NPM-DX EJM8DC-MB-04O-00
4-2-4-1
贴装头的吸着信息 1
C
B
G
H
D
A C
H G
B
A
E F
I
D
E
F
I
生产
信息
操作手册
4-2-4
1
1
● 请全都实施。
可以确认各贴装头的元件吸着信息。
(显示错误的详细信息)
合计
所有供料器的吸着次数和错误次数的合计，
以及相对总吸着次数所发生错误的比率。
显示前后画面。
吸嘴位置
贴装头的吸嘴安装位置编号。
吸嘴号
吸着吸嘴的种类。
TBL (工作台)
正在参照的工作台。
吸着次数
各贴装头的吸着次数。
错误数
发生错误的次数。
错误率
相对吸着次数所发生错误的比率。
轨道
将显示项目从“全体”、“每个轨道”中
切换。当选择“每个轨道”时，通过轨道
切换按钮指定轨道。
NPM-DX EJM8DC-MB-04O-00
4-2-4-2
B
A
D
E
C

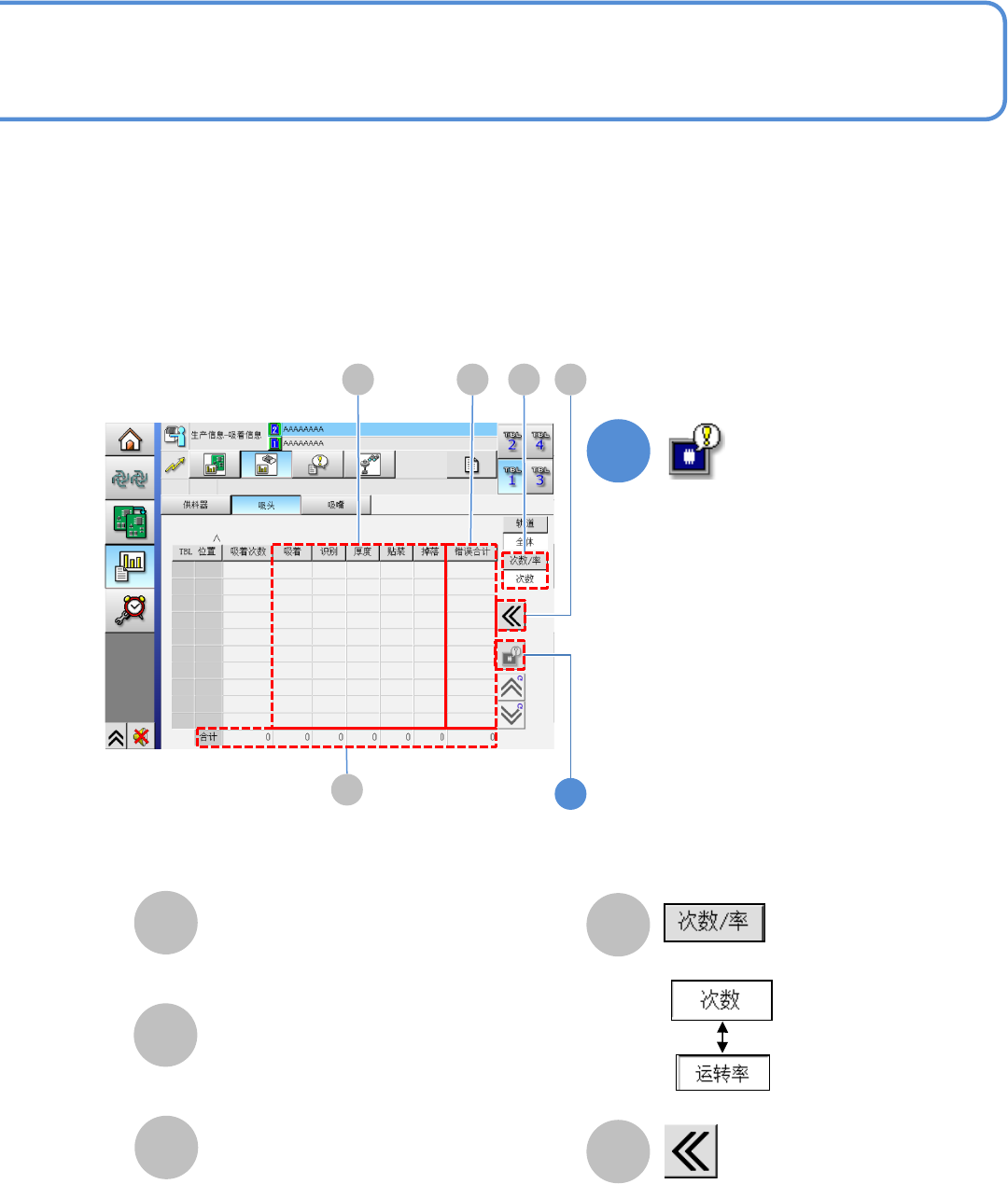

错误项目
(→『操作手册』P.4-2-3-2)
2
A
C
E D B
2
可以切换表示的种类。
返回原来画面。
(显示识别错误的图像信息)
合计
所有贴装头的吸着次数/率的合计，或者各
自的错误次数的合计/率。
错误合计
各贴装头的错误次数的合计或者错误率。
NPM-DX EJM8DC-MB-04O-00
4-2-4-3
贴装头的吸着信息 2
B
C
A
3
4
7
4
A
B
C
全体
指定
3
生产
信息
操作手册
4-2-4
7
5
6
5
6
图像被清除。
切换前后的图像。
返回原来画面。
选择图像显示
●所选择的工作台的所有图像按照最新
顺序显示。
: 显示所有图像。
: 显示在前画面指定的
供料器地址的图像。
确认提示
或者
确认提示
■不保存数据时
●可以确认并保存各吸嘴发生错误时的
图像。
