NPM - DX EJM8D C - MB - 06O - 00 6-1-1 -4
NPM-DX EJM8DC-MB-06O-00
工作
开始前
6-1-1-3
调整气压 (主气压)
压力的检查 2
1
2
3
操作手册
6-1-1
●螺栓: 4个
使用工具: 六角扳手 (3 mm) 所需时间: 3 分钟
●主气压在规定值以外时，请调整。
拧松螺栓，卸下后侧压力表的保
护盖
●卸下螺栓
●螺栓: 4个
后侧压力表
保护盖
调整到规定值范围内
主气压用
调节器旋钮
●调节器旋钮的操作方法
1: 向上拉起旋钮。
2: 转动旋钮调整。
3: 压下旋钮。
安装后侧压力表的保护盖
NPM-DX EJM8DC-MB-06O-00
6-1-1-4
NPM-DX EJM8DC-MB-06O-00
OFF SERVO ON
工作
开始前
6-1-1-5

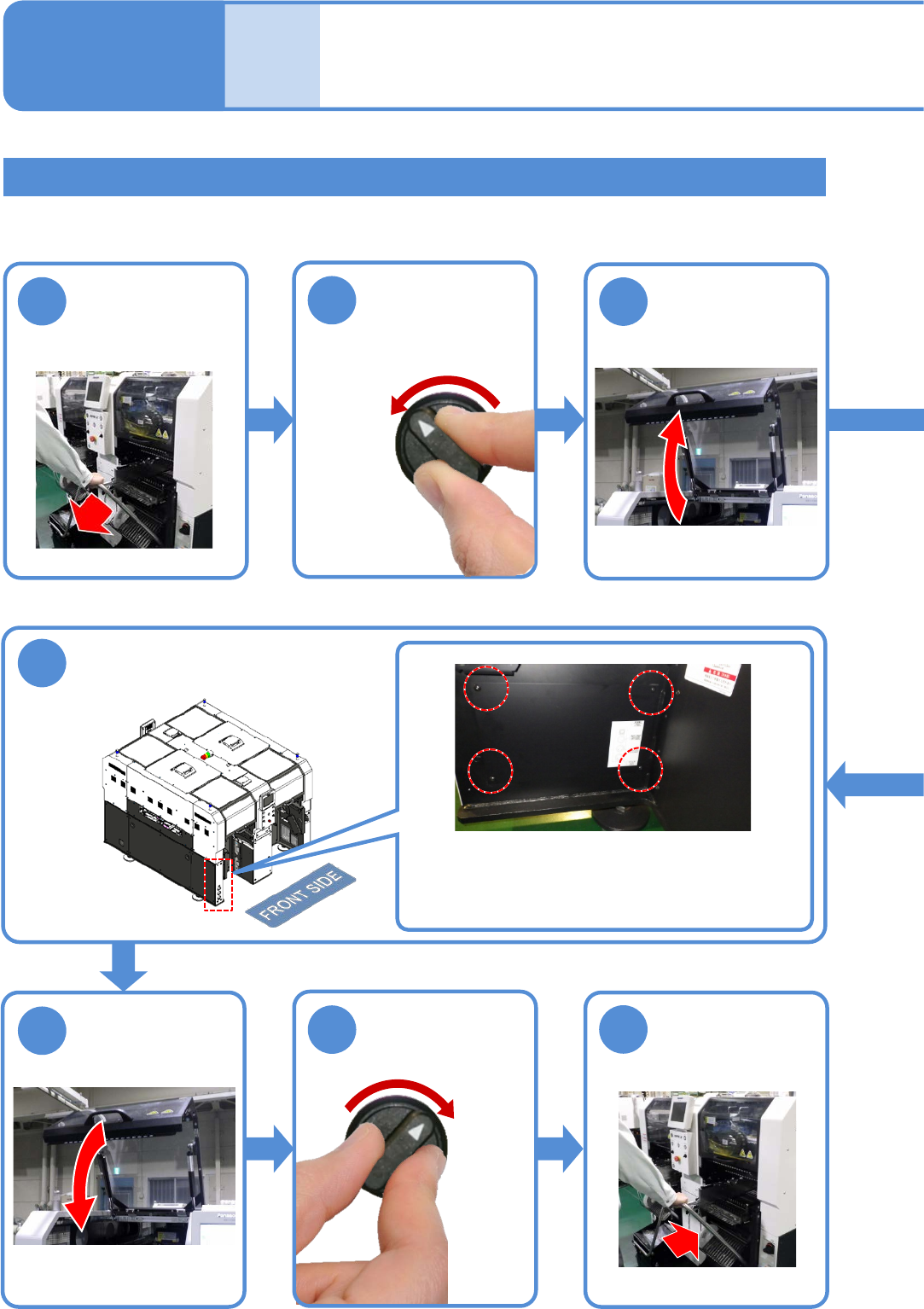

调整气压 (清扫吹气压、选购件用气压、真空破坏压)
压力的检查 3
1
2
3
6
8
9
7
卸下交换台车
(→P.2-4)
安装交换台车
(→P.2-4)
操作手册
6-1-1
OFF SERVO ON
使用工具: 十字螺丝刀 (No. 2) 扳手 (10 mm) 所需时间: 5 分钟
●清扫吹气压、选购件用气压、真空破坏压在规定值以外时，请调整。
安装本体前侧的安全盖
●拧紧螺丝
●螺丝: 4个
