清扫吸嘴座
7
8
操作手册
7-2
吸嘴座的清扫 2
(4吸嘴贴装头: 选购件)

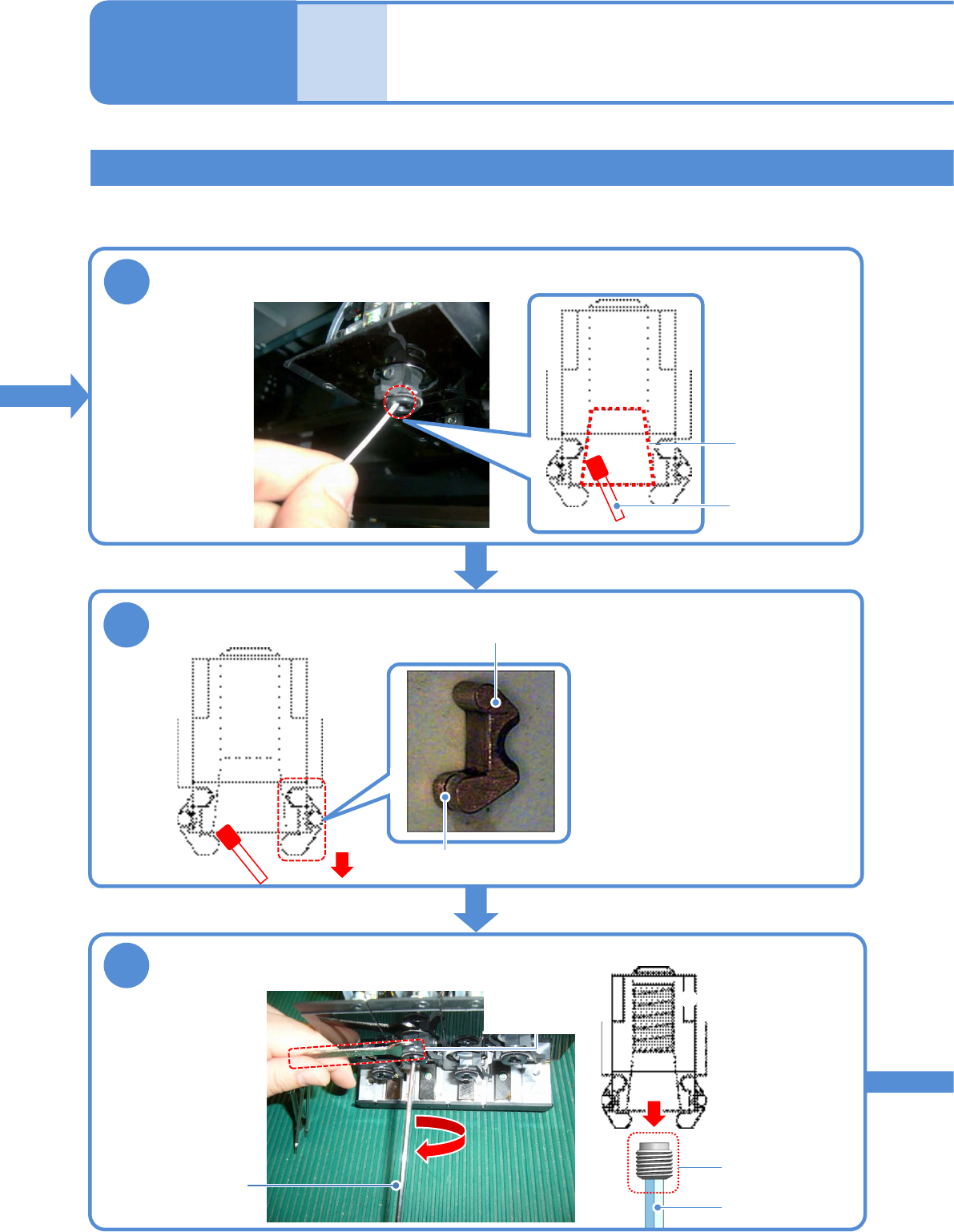

清扫吸嘴座的锥形面
吸嘴座
锥形面
沾取无水酒精的
棉棒
●使用棉棒除去油槽部以外的润滑脂。
在油槽内补充润滑脂
夹扣
油槽 (1处)
●使用润滑脂: Barrierta IEL/V
卸下吸嘴过滤器
吸嘴座
7 mm扳手
(旋转拧松)
六角扳手
吸嘴过滤器
六角扳手:
从下往上看，按逆时
针方向旋转
NPM-DX EJM8DC-MB-07O-00
7-2-4
10
11

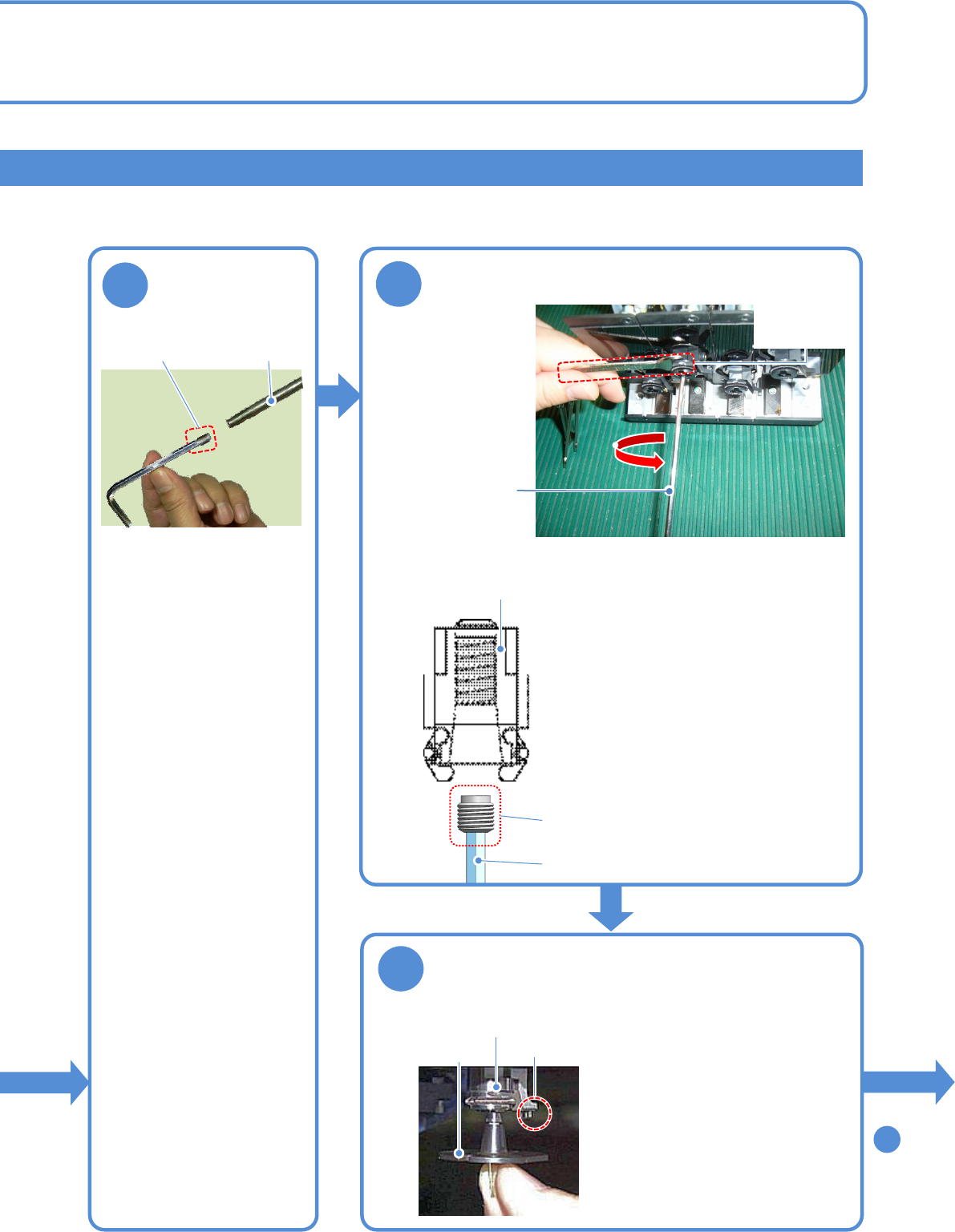

●因过滤器很小，请注意不要弄丢过
滤器。
●即使不小心掉下，使其不会掉入设
备请事先把布摊开。
●如果灰尘不易去除，请更换过滤
器。
过滤器型号: N610168376AA
(与2/3吸嘴头所用的过滤器不同)
12
顺序
13
7 mm扳手
(旋转拧紧)
六角扳手:
从下往上看，按逆时
针方向旋转。
使用气枪除去灰尘
安装吸嘴过滤器
吸嘴过滤器
气枪
(尖端部)
●从插入六角扳手的另一
侧吹气。因过滤器很
小，请注意吹气时不要
弄丢过滤器。
吸嘴座
六角扳手
吸嘴过滤器
确认θ方向挡块的方向
吸嘴座
吸嘴
θ方向挡块
●设置时，把θ方向挡块的突起部位
和吸嘴边缘部较窄的沟槽相一致。
设置方向相反时会发生反弹，降低
贴装的精度。
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON
7-2-5
操作手册
7-2
13
安装吸嘴
15
14
顺序
17
16
安装交换台车
(→P.2-4)
吸嘴座的清扫 3
(4吸嘴贴装头: 选购件)
安装吸嘴
刻印 (吸嘴No.) 较窄的沟槽
较宽的沟槽 吸嘴锥形面
●把较窄的沟槽对准θ方向挡
块，垂直提起。
●确认是否被夹紧。
●确认吸嘴的安装位置是否正
确。
