NPM - DX EJM8D C - MB - 07O - 00 OFF SERVO ON 7-2 -5 操作 手册 7 - 2 13 安装吸嘴 15 14 顺序 17 16 安装交换台车 (→P.2 - 4) 吸嘴座的清扫 3 (4 吸嘴贴装头 : 选购 件 ) 安装吸嘴 刻印 ( 吸嘴 No.) 较窄的沟槽 较宽的沟槽 吸嘴锥形面 ● 把较窄的沟槽对准 θ 方向挡 块，垂直提起。 ● 确认是否被夹紧 。 ●确认吸嘴的安 装位置是否正…
NPM-DX EJM8DC-MB-07O-00
7-2-4
10
11
●因过滤器很小，请注意不要弄丢过
滤器。
●即使不小心掉下，使其不会掉入设
备请事先把布摊开。
●如果灰尘不易去除，请更换过滤
器。
过滤器型号: N610168376AA
(与2/3吸嘴头所用的过滤器不同)
12
顺序
13
7 mm扳手
(旋转拧紧)
六角扳手:
从下往上看，按逆时
针方向旋转。
使用气枪除去灰尘
安装吸嘴过滤器
吸嘴过滤器
气枪
(尖端部)
●从插入六角扳手的另一
侧吹气。因过滤器很
小，请注意吹气时不要
弄丢过滤器。
吸嘴座
六角扳手
吸嘴过滤器
确认θ方向挡块的方向
吸嘴座
吸嘴
θ方向挡块
●设置时，把θ方向挡块的突起部位
和吸嘴边缘部较窄的沟槽相一致。
设置方向相反时会发生反弹，降低
贴装的精度。
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON
7-2-5
操作手册
7-2
13
安装吸嘴
15
14
顺序
17
16
安装交换台车
(→P.2-4)
吸嘴座的清扫 3
(4吸嘴贴装头: 选购件)
安装吸嘴
刻印 (吸嘴No.) 较窄的沟槽
较宽的沟槽 吸嘴锥形面
●把较窄的沟槽对准θ方向挡
块，垂直提起。
●确认是否被夹紧。
●确认吸嘴的安装位置是否正
确。
NPM-DX EJM8DC-MB-07O-00
7-2-6
18
18
17
确认吸嘴配置
20
21
22

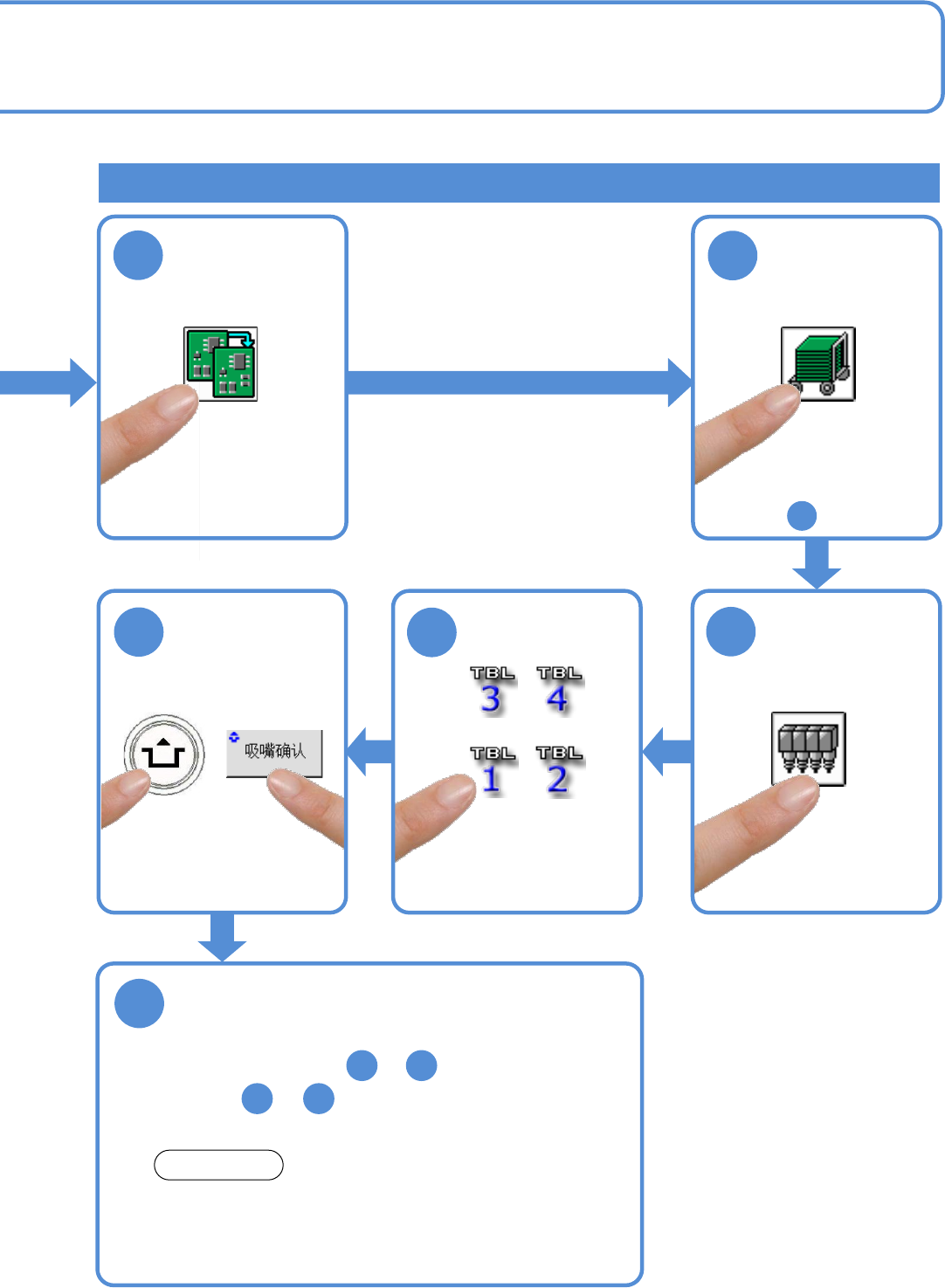

确认吸嘴配置
通过此操作来确认吸嘴底部的直径尺寸。对吸嘴底部直径相
同而吸嘴种类不同的吸嘴不进行识别，请在安装时目视确认
吸嘴种类。
19
14
3
16
5
●请选择已清扫的头处的
工作台
●只有在上载生产数据时
进行 以后的操作。
●在各自的吸嘴位置，可以通过配置吸嘴的画面进行确认。
●如果有错误，进行了 ～ 的操作后更换吸嘴，
再进行 ～ 的操作。
注意
