NPM - DX EJM8D C - MB - 07O - 00 7-3 -4 17 ACTIVAT IO N 注意 ● 清扫基板 支撑块时，请 同时确认支撑 销的状态。 ( 如 果支撑销尖端 部留有助焊剂时，请 使用棉纱布擦 拭。 ) 注意 ●对支撑销 ( 自动更换用 ) 请勿 施加落下等强 烈压力。可能会变形 。另外，请勿 使用发生变形 的支撑销。 ●请注意不要让 支撑销自动更 换用的支撑销 的吸引孔发生堵塞。 吸引孔 ( 确认基板…
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON
7-3-3
操作手册
7-3
9
10
12 11
13
15 16
14
安装交换台车
(→P.2-4)
ACTIVATION
安装供料器工作台
盖
基板支撑块 (自动更换用)
(选购件) 的清扫 2
平稳 (无倾斜) 地安装基板支撑块
(否则会与轨道产生干涉)
基板支撑块
清扫基板座和基板
支撑块
●基板支撑块 (自动更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块 (自动更换用) 上面的
涂料。
取下棉纱布
NPM-DX EJM8DC-MB-07O-00
7-3-4
17
ACTIVATION
注意
●清扫基板支撑块时，请同时确认支撑销的状态。(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦
拭。)
注意
●对支撑销 (自动更换用) 请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销。

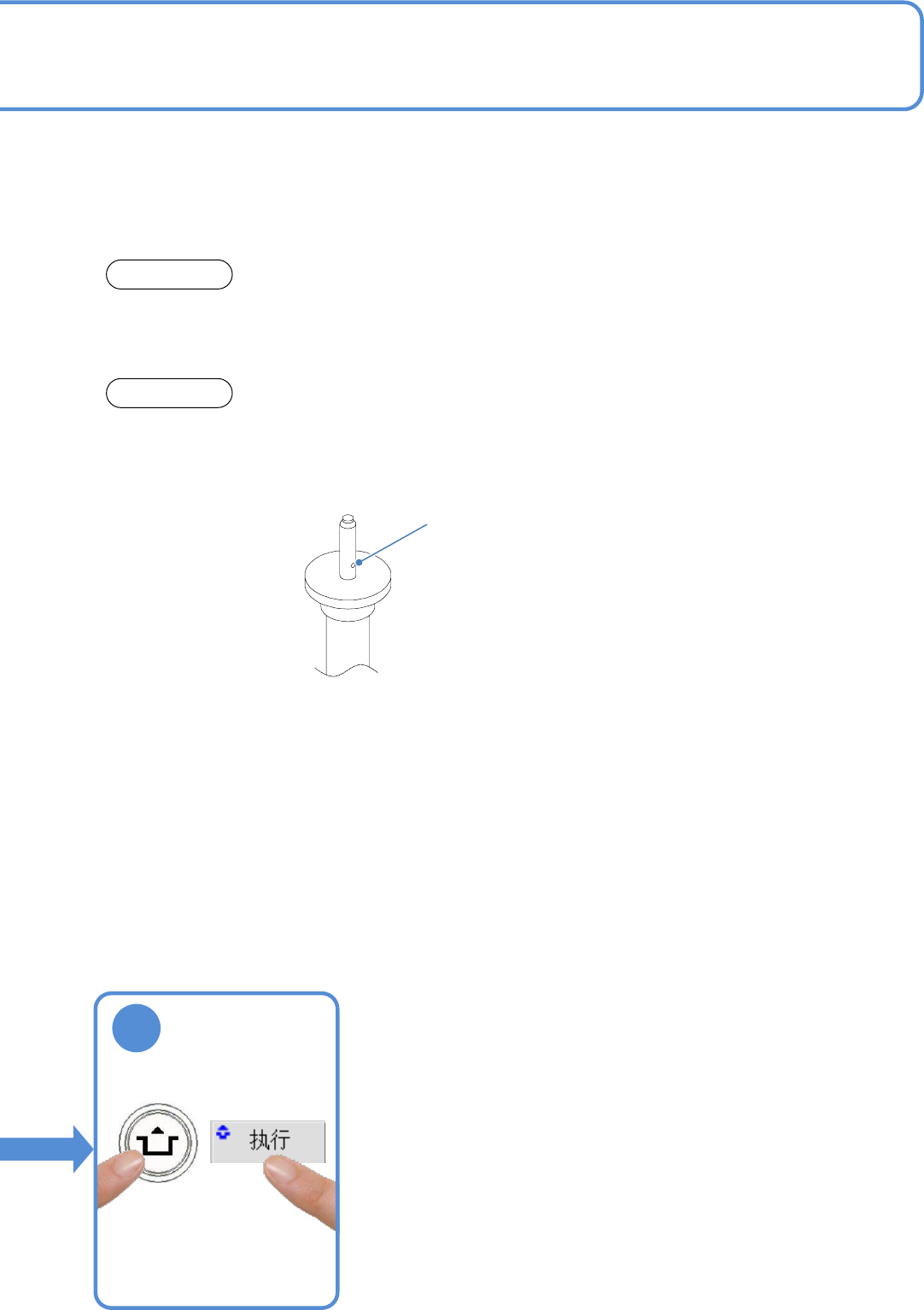

●请注意不要让支撑销自动更换用的支撑销的吸引孔发生堵塞。
吸引孔
(确认基板支撑块下降到
原点)
确认提示
NPM-DX EJM8DC-MB-07O-00
7-4-1
在这里对基板支撑块 (整体更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 双轨传送带所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
操作手册
7-4
基板支撑块 型号/支撑块数 支撑块配置图 (背面)
Block [A]
MTKA008382AA
(支撑块数: 1个)
Block [B]
MTKA008383AA
(支撑块数: 2个)
●随单轨模式和双轨模式的不同，后侧的基板支撑块的配置也有异。
(参照下图)
※如果错误地安装了A、B的基板支撑块，则无法变更到单轨模式的配置。
■单轨模式的配置 ■双轨模式的配置
Block [B]
Block [A] Block [A]
Block [B]
FRONT SIDE FRONT SIDE
Block [A]
●传送带是短型的规格时，在块的两端使用了防止支撑销误配置的盖。
●短型规格的盖上有各不同基台的识别标签 (AF / AR / BF /BR)。
安装盖时请安装到标签指定的基台上。
(是传送带的长型的规格时，不使用盖。 )
FRONT SIDE
Block [B]
Block [A]
Block [B]
Block [A]
■传送带的短型规格
■传送带的长型规格
Block [B]
Block [A]
Block[B]
FRONT SIDE
A基台
B基台
A基台
B基台
AR
AF
BR
BF
盖
盖
※基板支撑块 (用于自动交換的) 是NPM-DX的专用品。
不能使用其他机种的块。
机种
背面块的
侧面形状
NPM-
DX
NPM-
DX
以外
基板支撑块 (整体更换用)
(选购件) 的清扫 1
注意
