NPM-DX EJM8DC-MB-07O-00
7-4-1

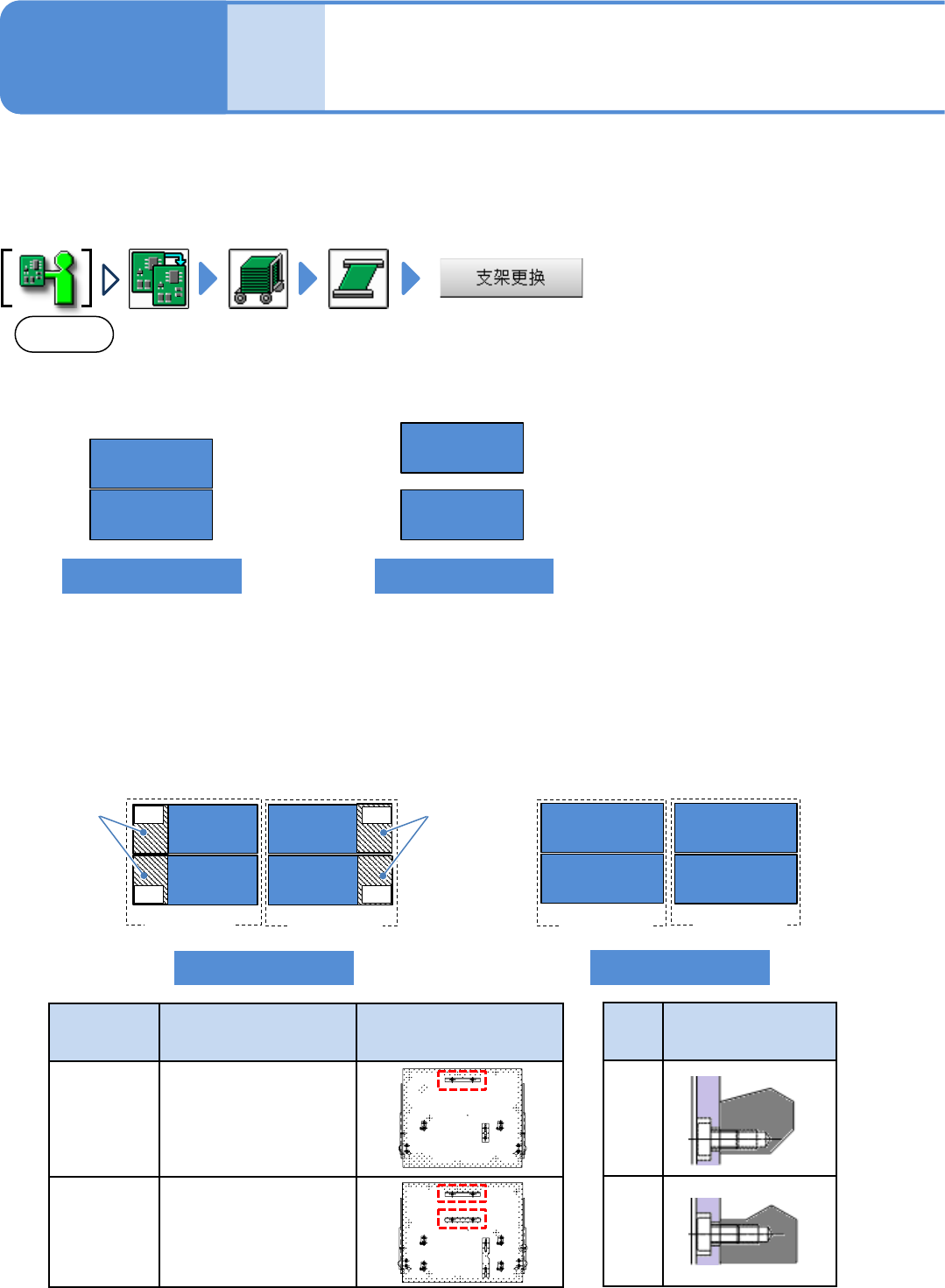

在这里对基板支撑块 (整体更换用) (选购件) 的清扫进行说明。
使用工具: 棉纱布等 双轨传送带所需时间: 20 分钟
●基板支撑块和基板座上如果有灰尘，是造成基板支撑块安装不良、基板破损的原因。
操作手册
7-4
基板支撑块 型号/支撑块数 支撑块配置图 (背面)
Block [A]
MTKA008382AA
(支撑块数: 1个)
Block [B]
MTKA008383AA
(支撑块数: 2个)
●随单轨模式和双轨模式的不同，后侧的基板支撑块的配置也有异。
(参照下图)
※如果错误地安装了A、B的基板支撑块，则无法变更到单轨模式的配置。
■单轨模式的配置 ■双轨模式的配置
Block [B]
Block [A] Block [A]
Block [B]
FRONT SIDE FRONT SIDE
Block [A]
●传送带是短型的规格时，在块的两端使用了防止支撑销误配置的盖。
●短型规格的盖上有各不同基台的识别标签 (AF / AR / BF /BR)。
安装盖时请安装到标签指定的基台上。
(是传送带的长型的规格时，不使用盖。 )
FRONT SIDE
Block [B]
Block [A]
Block [B]
Block [A]
■传送带的短型规格
■传送带的长型规格
Block [B]
Block [A]
Block[B]
FRONT SIDE
A基台
B基台
A基台
B基台
AR
AF
BR
BF
盖
盖
※基板支撑块 (用于自动交換的) 是NPM-DX的专用品。
不能使用其他机种的块。
机种
背面块的
侧面形状
NPM-
DX
NPM-
DX
以外
基板支撑块 (整体更换用)
(选购件) 的清扫 1
注意
NPM-DX EJM8DC-MB-07O-00
1
2

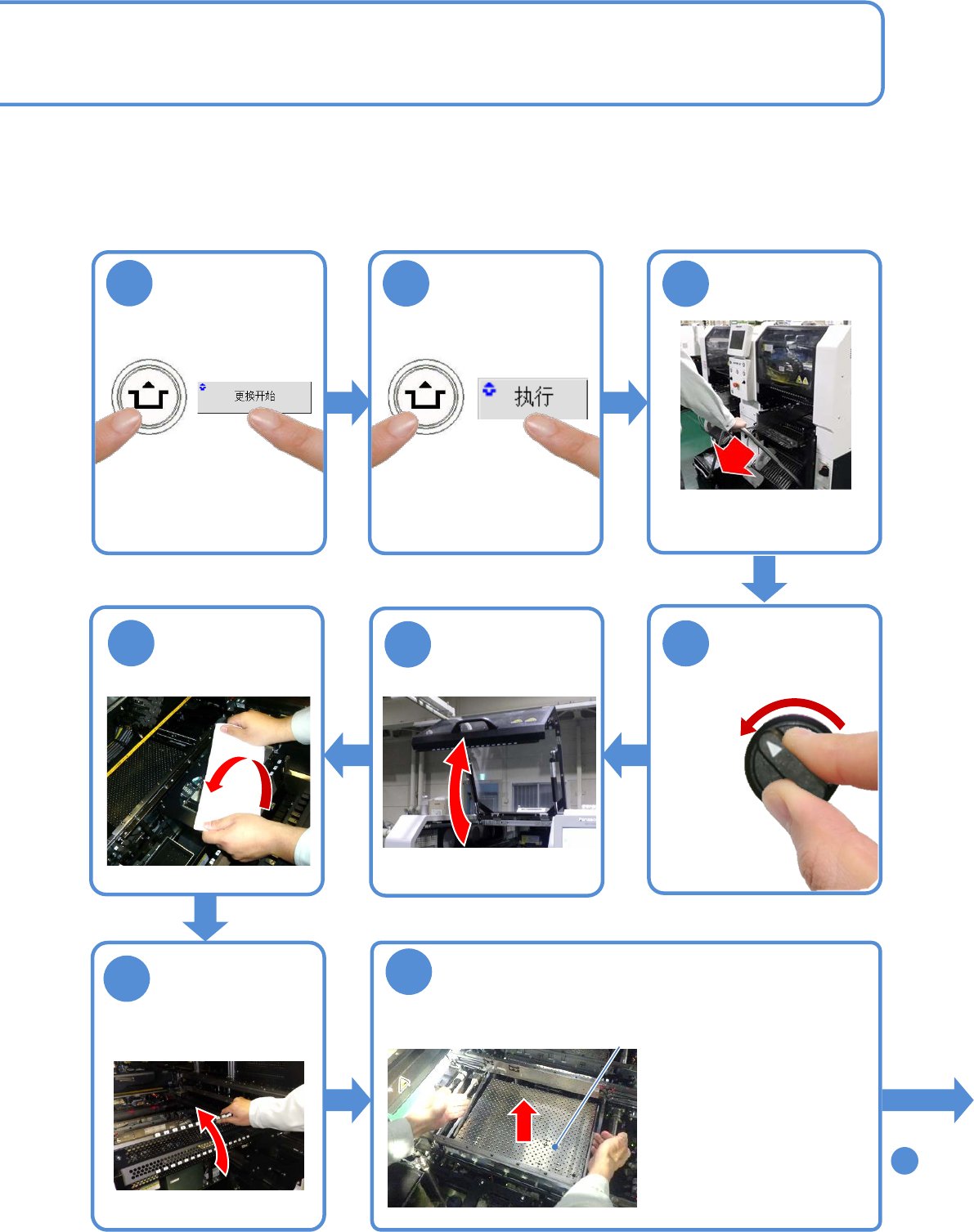

7-4-2
3
顺序
9
5
4
7
用棉纱布盖在
多功能识别照相机
V2上
6
8
卸下交换台车
(→P.2-4)
ACTIVATION
ACTIVATION
将供料器工作台盖
倒向内侧
OFF SERVO ON
确认提示
(前侧/后侧的X轴移动到退
避位置)
卸下基板支撑块
●请注意不要在多功能识别照
相机V2 (LED照明) 上掉落
物体或者撞击。
●当在基板支撑块上存在支撑
销时，请小心不要掉落。
基板支撑块
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON

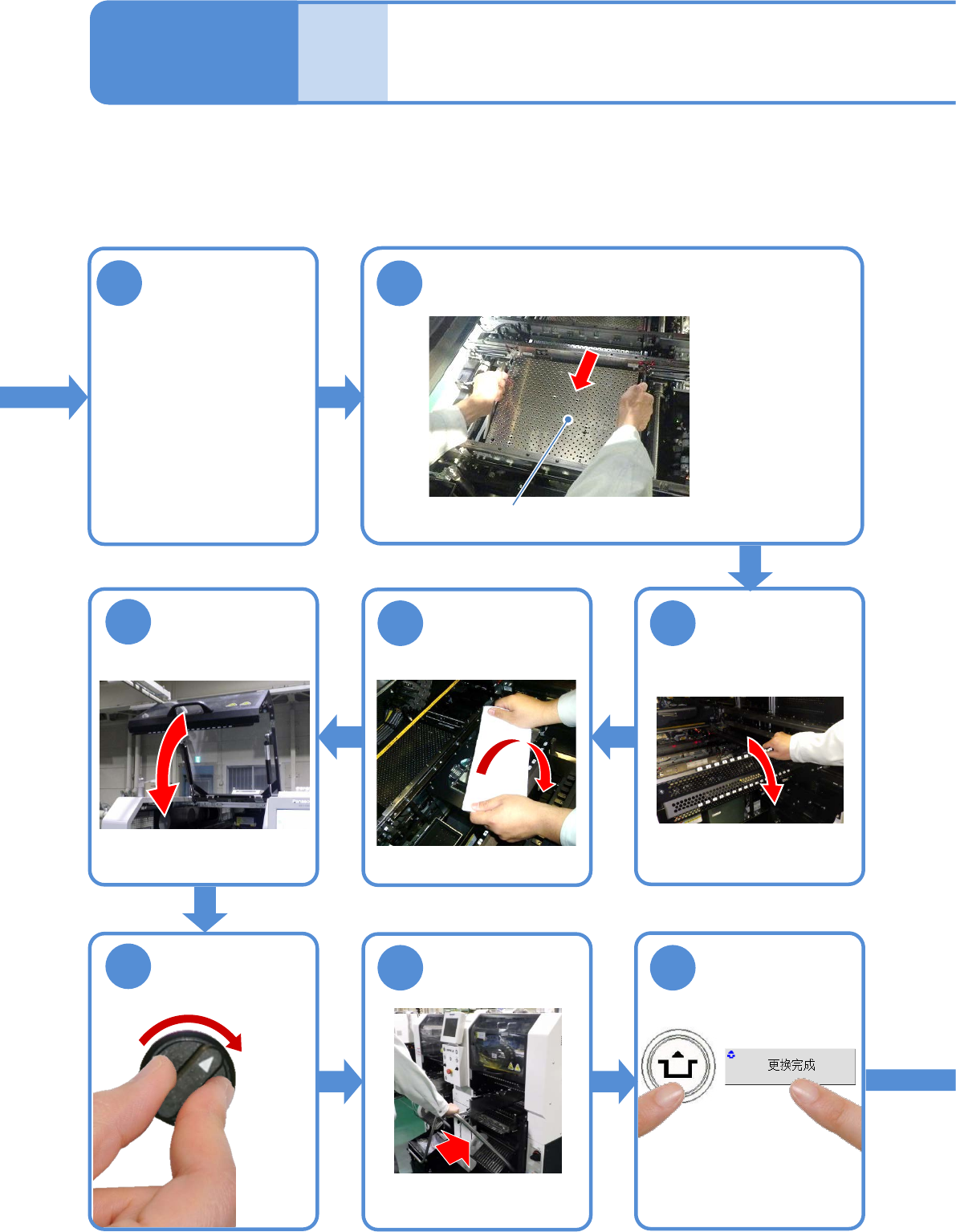

7-4-3
9
10
12 11
13
15 16
14
安装交换台车
(→P.2-4)
基板支撑块 (整体更换用) (选购
件) 的清扫 2
操作手册
7-4
ACTIVATION
安装供料器工作台
盖
清扫基板座和基板
支撑块
●基板支撑块 (整体更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块 (整体更换用) 上面的
涂料。
平稳 (无倾斜) 地安装基板支撑块
(否则会与轨道产生干涉)
基板支撑块
取下棉纱布
