NPM - DX EJM8D C - MB - 07O - 00 7-4 -4 17 ACTIVAT IO N 注意 ●清扫 基板 支撑块时，请同时 确认支撑销的 状态。 ( 如果 支撑销 尖端部留有 助焊剂时，请 使用棉纱布擦拭。 ) ( 确认基板 支撑块下 降到 原点 ) 确认提示
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON
7-4-3
9
10
12 11
13
15 16
14
安装交换台车
(→P.2-4)
基板支撑块 (整体更换用) (选购
件) 的清扫 2
操作手册
7-4
ACTIVATION
安装供料器工作台
盖
清扫基板座和基板
支撑块
●基板支撑块 (整体更换用)
的上面，请用蘸了酒精的
棉纱布擦拭。
●请勿用锋利勿损伤基板支
撑块 (整体更换用) 上面的
涂料。
平稳 (无倾斜) 地安装基板支撑块
(否则会与轨道产生干涉)
基板支撑块
取下棉纱布
NPM-DX EJM8DC-MB-07O-00
7-4-4
17
ACTIVATION
注意
●清扫基板支撑块时，请同时确认支撑销的状态。
(如果支撑销尖端部留有助焊剂时，请使用棉纱布擦拭。)
(确认基板支撑块下降到
原点)

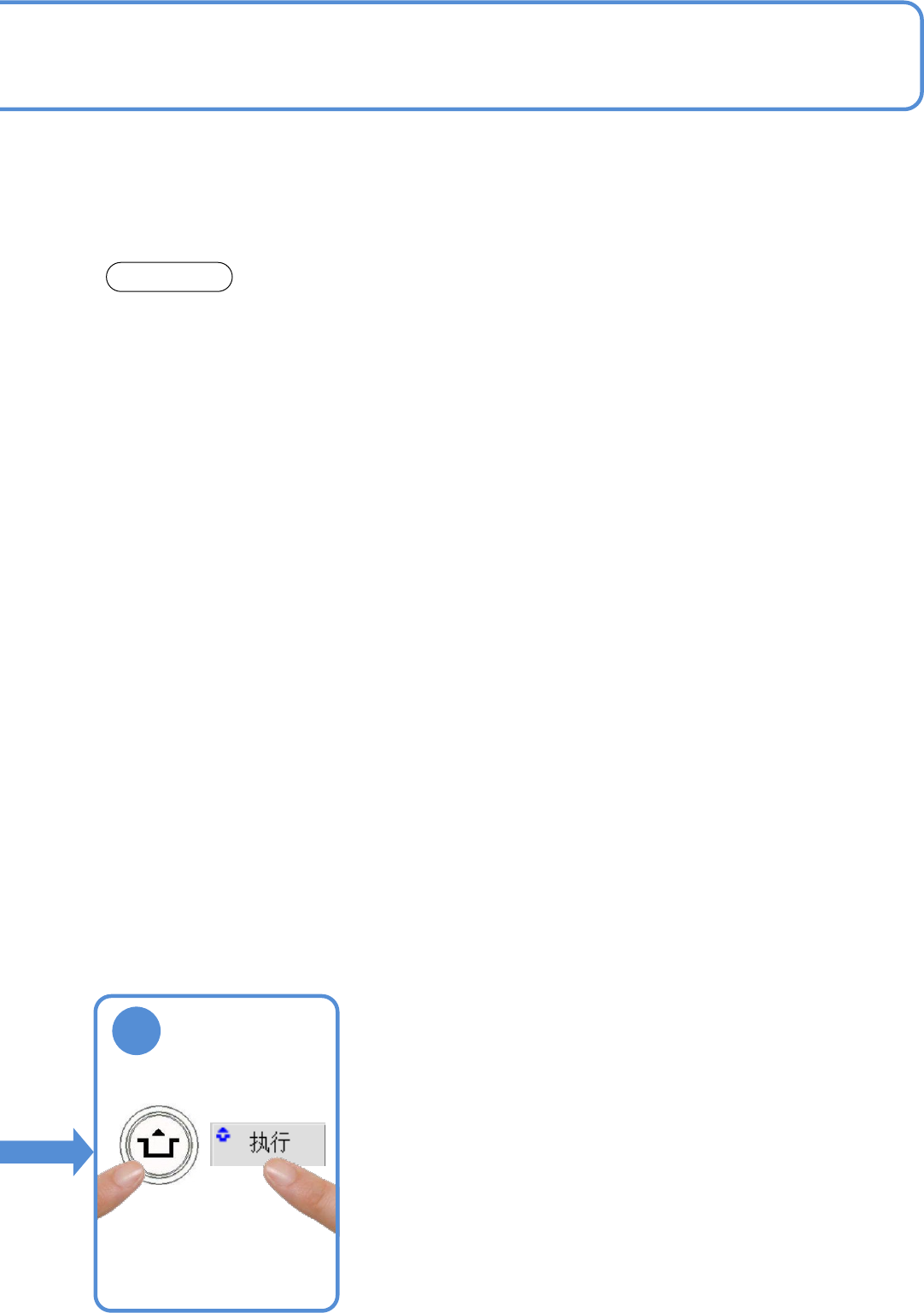

确认提示
NPM-DX EJM8DC-MB-07O-00
OFF SERVO ON
安装交换台车
(→P.2-4)
5
7

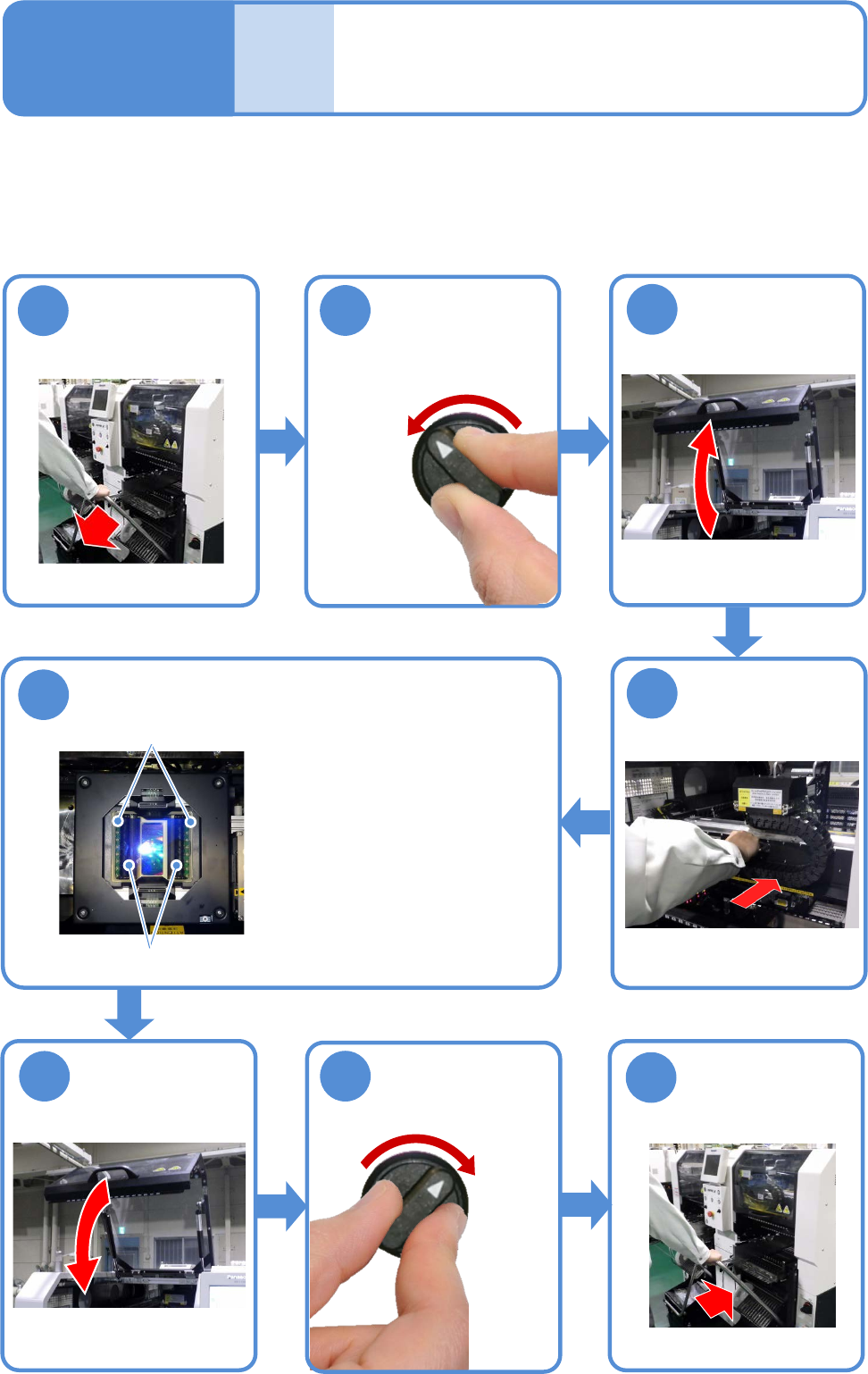

对多功能识别照相机V2的玻璃盖的清扫进行说明。
2
3
7-5
8
1
卸下交换台车
(→P.2-4)
6
4
将X臂推向内侧
操作手册
7-5
使用工具: 棉纱布等 所需时间: 10 分钟 (前侧和后侧合计的时间)
OFF SERVO ON
玻璃盖的清扫
(多功能识别照相机V2)
除去玻璃盖上的灰尘
●请注意勿使遮光板变形。
(如果变形，是造成识别错误
的原因。)
●注意不要损伤玻璃盖表面，
使用柔软棉纱布进行清扫。
(如果有损伤，会有可能无
法正常进行摄像。)
玻璃盖
遮光板
