规格
8-1-9-1
支撑销自动更换 1
操作手册
8-1-9

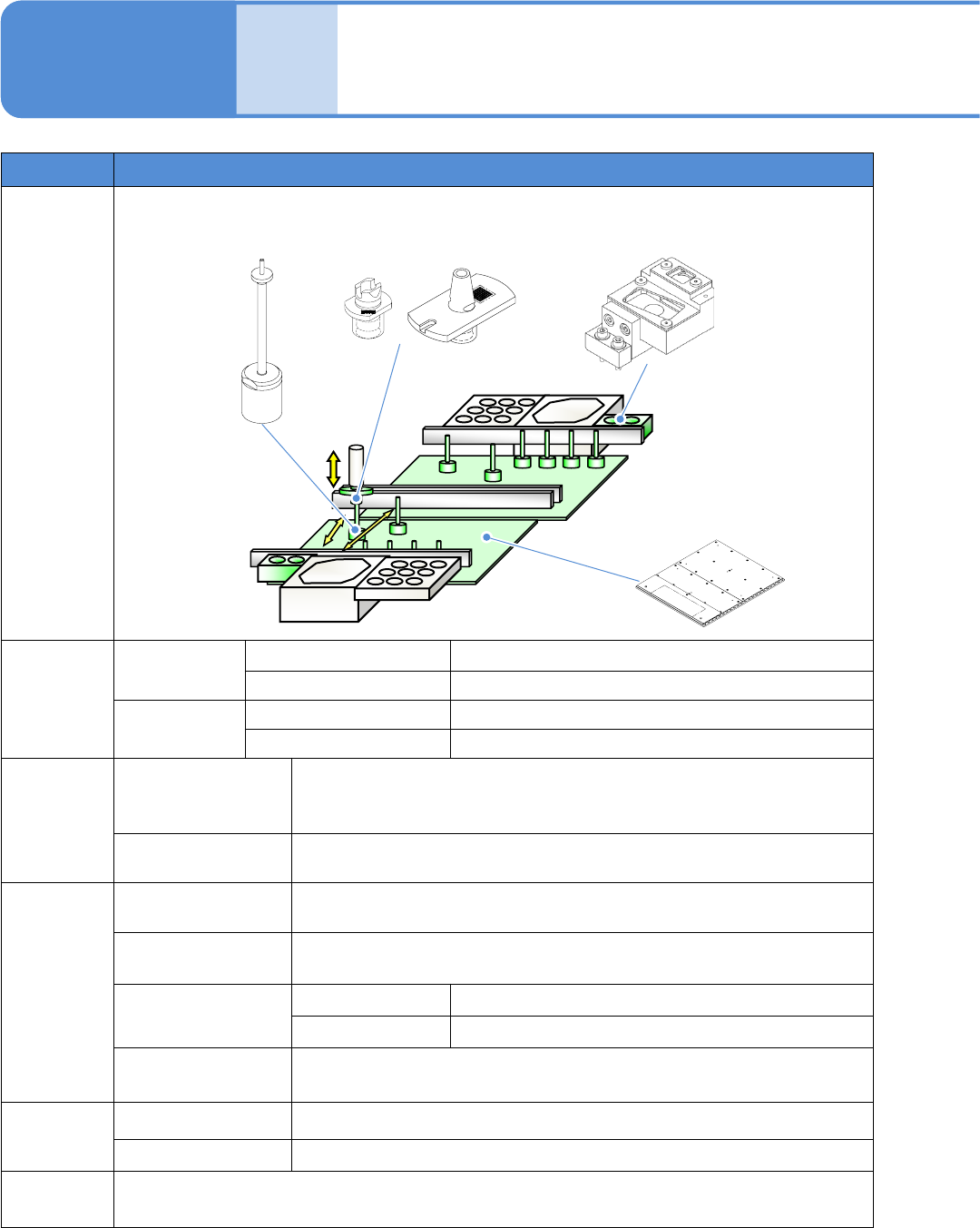

项目 规格
构成
对象基板
(mm)
短规格
单轨模式 ●最小: L 50 x W 50 ●最大: L 460 x W 590
双轨模式 ●最小: L 50 x W 50 ●最大: L 460 x W 300
长规格
单轨模式 ●最小: L 50 x W 50 ●最大: L 510 x W 590
双轨模式 ●最小: L 50 x W 50 ●最大: L 510 x W 300
功能
支撑销配置位置的数
据编制功能
对DGS画面上读取的反面图像和正面的贴装坐标进行确认，通过视觉决
定支撑销的配置位置，作成生产数据。
●数据作成在DGS进行。
支撑销自动配置功能 根据生产数据，使用支撑销用的吸嘴，自动配置支撑销(自动更换用)。
配置条件
对象贴装头
贴装头 (轻量16/轻量8/4吸嘴贴装头)
配置间距
最小16 mm间距 (XY方向)
配置销数量
短规格 最多16
个/基板
长规格 最多20 个/基板
配置数据 以设备单位进行配置数据的选择和编制
使用吸嘴
100 吸嘴 轻量16/轻量8 吸嘴贴装头用
1100 吸嘴 4吸嘴贴装头用
配置时间
90 s/基板
(在350 x 300 mm 基板的中央配置10 个支撑销时的最佳条件值)
支撑销
(自动更换用)
支撑销用吸嘴
支撑销用
吸嘴交换器
基板支撑块
(自动更换用)
NPM-DX EJM8DC-MB-08O-00

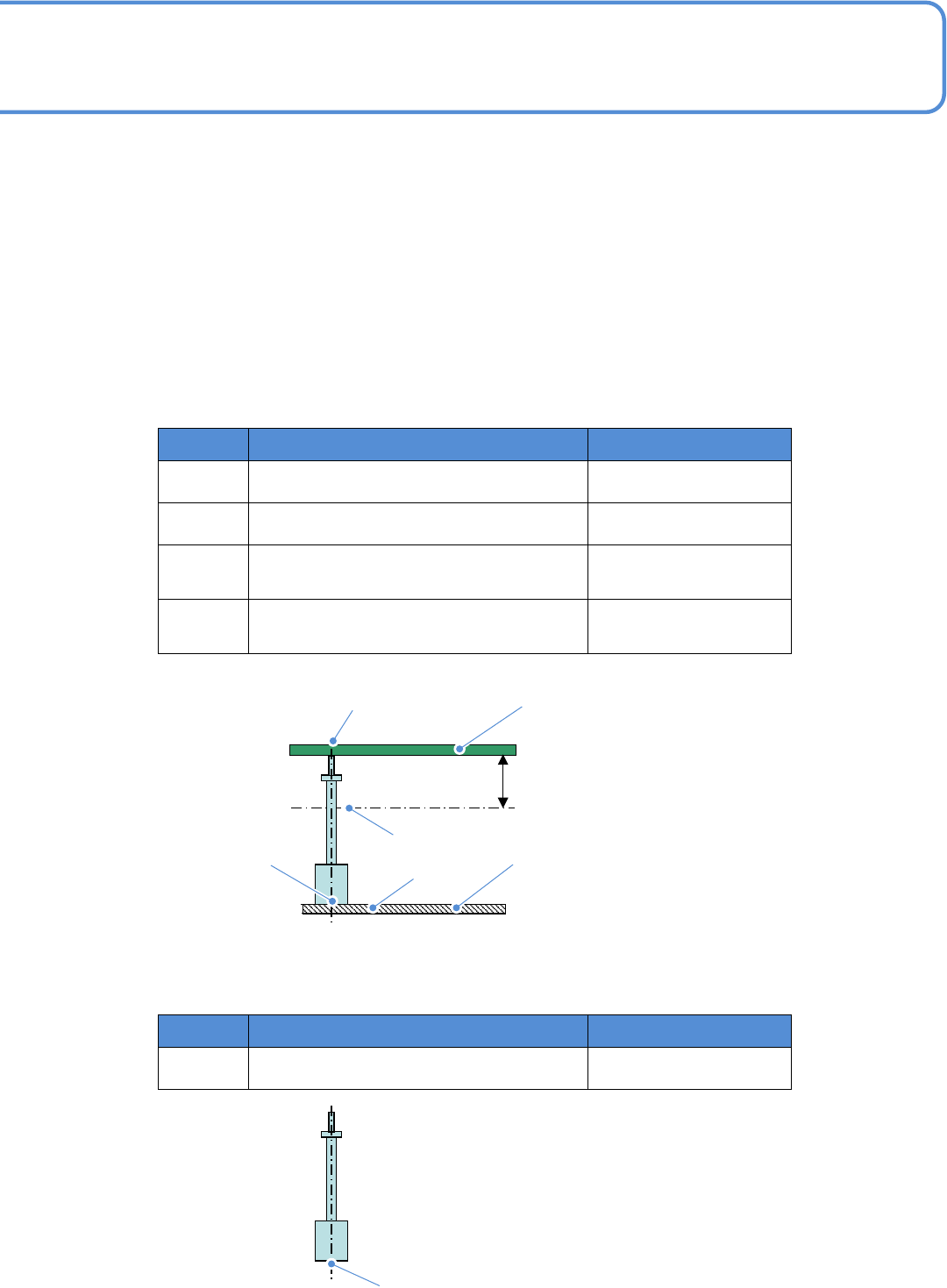

符号
部位
磁通量密度
A
基板上面
1.5 mT (15 G)
B
基板下 28 mm
6 mT (60 G)
C
支撑销 (自动更换用) 周围的基板支撑块
上面
50 mT (500 G)
D
支撑销 (自动更换用) 下面和基板支撑块上
面之间
500 mT (5000 G)
28 mm
A
B
D
C
符号
部位
磁通量密度
E
支撑销 (自动更换用) 下面
320 mT (3200 G)
单品状态
E
8-1-9-2
■有关使用方面的注意点
1.对支撑销 (自动更换用) 请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销 (自动
更换用)。
2.支撑销 (自动更换用) 使用磁铁。
可能对贴装的电子元件 (电感等) 有影响，请确认电子元件的规格和以下条件的磁通量密度，小心使用。
●磁通量密度(参考值)
设置状态
基板
基板支撑块
(自动更换用)
