EJM8D C - SF - 02O - 00 NPM - DX 1-6-1 -2 信号塔 红色 : 按紧急 停止开关时和 错误停止时会 亮灯。 黄色 : 材料用完 时亮灯。 绿色 : 自动运转 时亮灯。 红色 : 按紧急 停止开关时和 错误停止时会 亮灯。 ● 上述设定，可以变更 。 ( → 『 工程师手册 』 P. 13 -1-3) ●亮灯的确认请 参阅以下资料 。 ( → 『 工程师手册 』 P. 13 -1-3) ●设备出厂时是…
EJM8DC-SF-02O-00
NPM-DX
各部位
名称
外观图/操作单元
1-6-1-1
触摸屏 (前侧)
安全盖
触摸屏 (后侧)

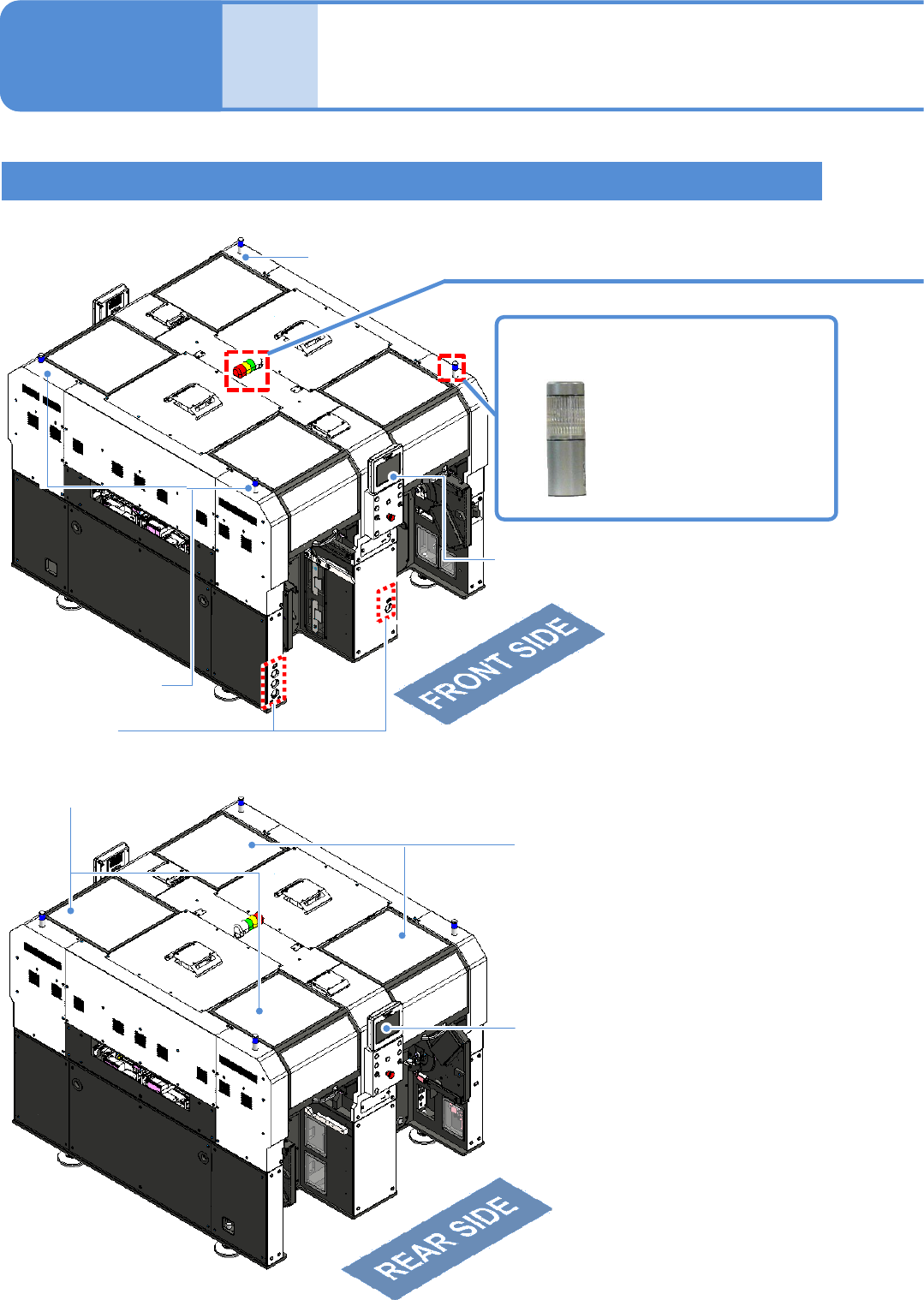

外观图
各种压力表
1-6-1
元件用完显示灯
元件用完显示灯
安全盖
元件用完显示灯
灭灯: 正常自动运转中
亮灯: 元件用完
闪烁: 元件用完提示
EJM8DC-SF-02O-00
NPM-DX
1-6-1-2

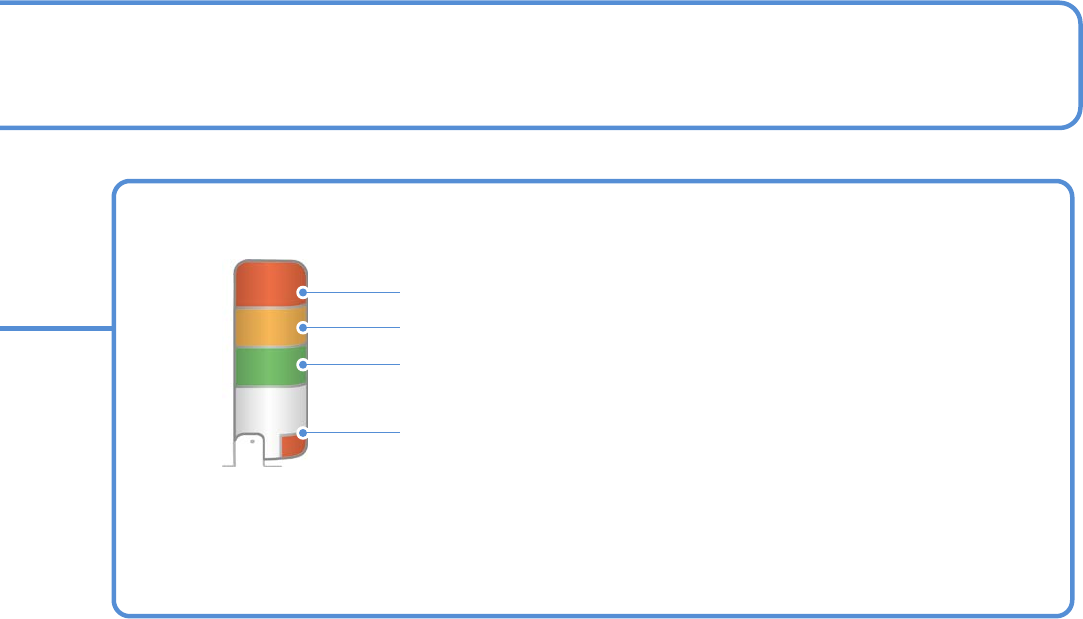

信号塔
红色:按紧急停止开关时和错误停止时会亮灯。
黄色:材料用完时亮灯。
绿色:自动运转时亮灯。
红色:按紧急停止开关时和错误停止时会亮灯。
●上述设定，可以变更。
(→『工程师手册』P.13-1-3)
●亮灯的确认请参阅以下资料。
(→『工程师手册』P.13-1-3)
●设备出厂时是横放，设置时可以调整角度。
EJM8DC-SF-02O-00
NPM-DX
REAR SIDE
FRONT SIDE
各部位
名称
操作开关部
1-6-2-1
1-6-2
存取指示灯
(绿色LED)
主电源开关
(前侧)
电源以及空压源为ON或
者OFF。
(主电源开关为OFF时，
会联锁达到气压降低)
SD卡插槽
(前侧)
进行各种数据的读取和
写入。
