EJM8D C - SF - 02O - 00 NPM - DX 1-6-3 -2 Y 轴驱动 单元 把贴装头 往 Y 方向移动 。 X 轴驱动 单元 把贴装头 往 X 方向移动 。 贴装头 在元件的供给位 置，吸嘴吸着 元件， 在基板上贴装元 件。 ●有轻量 16 V2 / 轻量 8 /4 吸嘴贴装头。 识别元件。 多功能识别照相机 V2 吸嘴交换器单元 收藏或更换吸嘴 。 供料器工作台盖 机器启动时，确 保机器主体内 部的安全。 轻…
EJM8DC-SF-02O-00
NPM-DX
各部位
名称
主要单元
通过基板支撑块和支撑销，
支撑基板背面。
1-6-3-1
供给部
供给贴装元件。
1-6-3
基板支架
交换台车
延长传送带
是安装在生产线的最前头
和最末尾的NPM-DX处，
确保开口部的安全的。
基板传送带
传入、夹紧、传出基板。
EJM8DC-SF-02O-00
NPM-DX

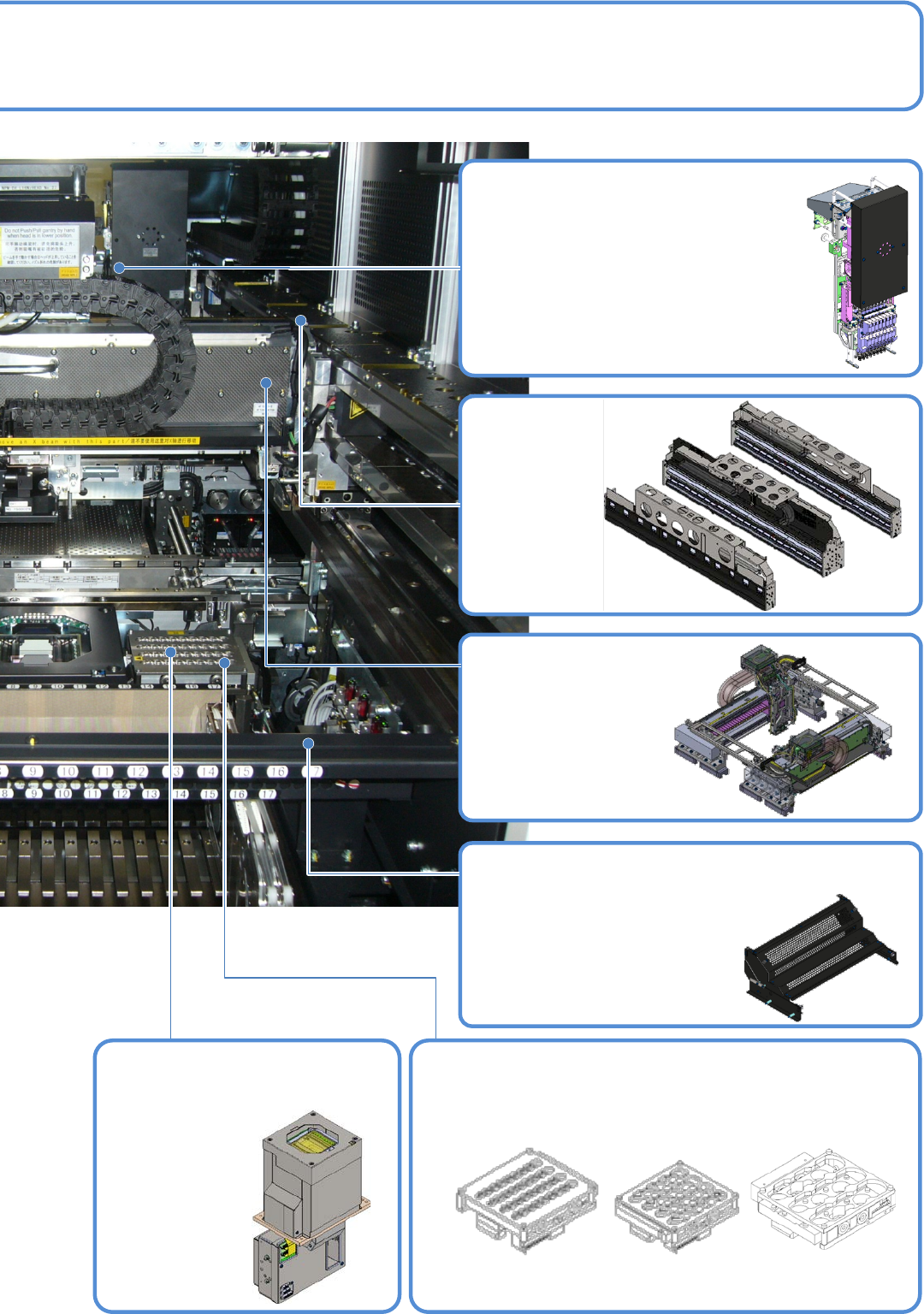

1-6-3-2
Y轴驱动
单元
把贴装头
往Y方向移动。
X轴驱动
单元
把贴装头
往X方向移动。
贴装头
在元件的供给位置，吸嘴吸着元件，
在基板上贴装元件。
●有轻量16 V2/轻量8/4吸嘴贴装头。
识别元件。
多功能识别照相机
V2
吸嘴交换器单元
收藏或更换吸嘴。
供料器工作台盖
机器启动时，确保机器主体内
部的安全。
轻量16
吸嘴贴装头用
轻量8吸嘴贴装头用
4吸嘴贴装头用
EJM8DC-SF-02O-00
NPM-DX
1-6-3-3
