4-6
JO-116
2. Feeder Measurement
1105-001
2. Feeder Measurement
Notice
No feeder measurement can be performed unless the registration
(jig origin adjustment) of the master position is completed.
Procedure

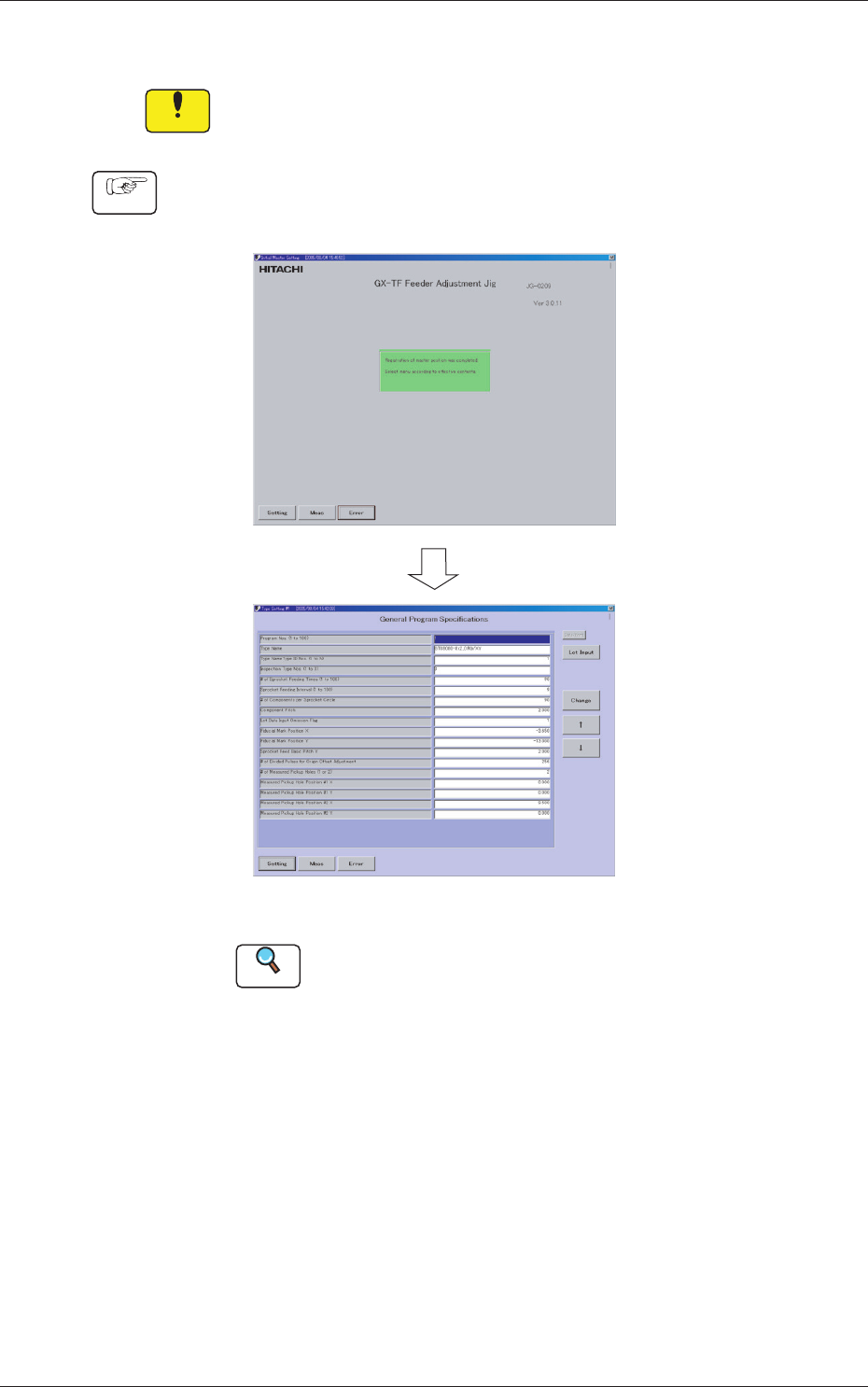

(1) When you press the [Setting] button in the "Initial Master
Setting" window, the "Type Setting #1" window opens.
Fig. D8 "Type Setting #1" Window
Reference
Refer to "4. "Type Setting" Window" in "Section 3" for
details.
(2) Press the [Setting] button in the "Type Setting #1" window.
The "Type Listup" window opens.
4-7
JO-116
2. Feeder Measurement
1105-001
(3) Select the No. of the type name to be measured and press the
[Type Change] button to change the program.
Note
To measure both lane origin and X/Y offsets for "GT-08080",
select "GT-08080- 8
×
2_ORG/XY".
Reference
(a) See the next page for program types (defaults).
(b) Refer to "3. "Type Listup" Window" in "Section 3" for the
"Type Listup" window.

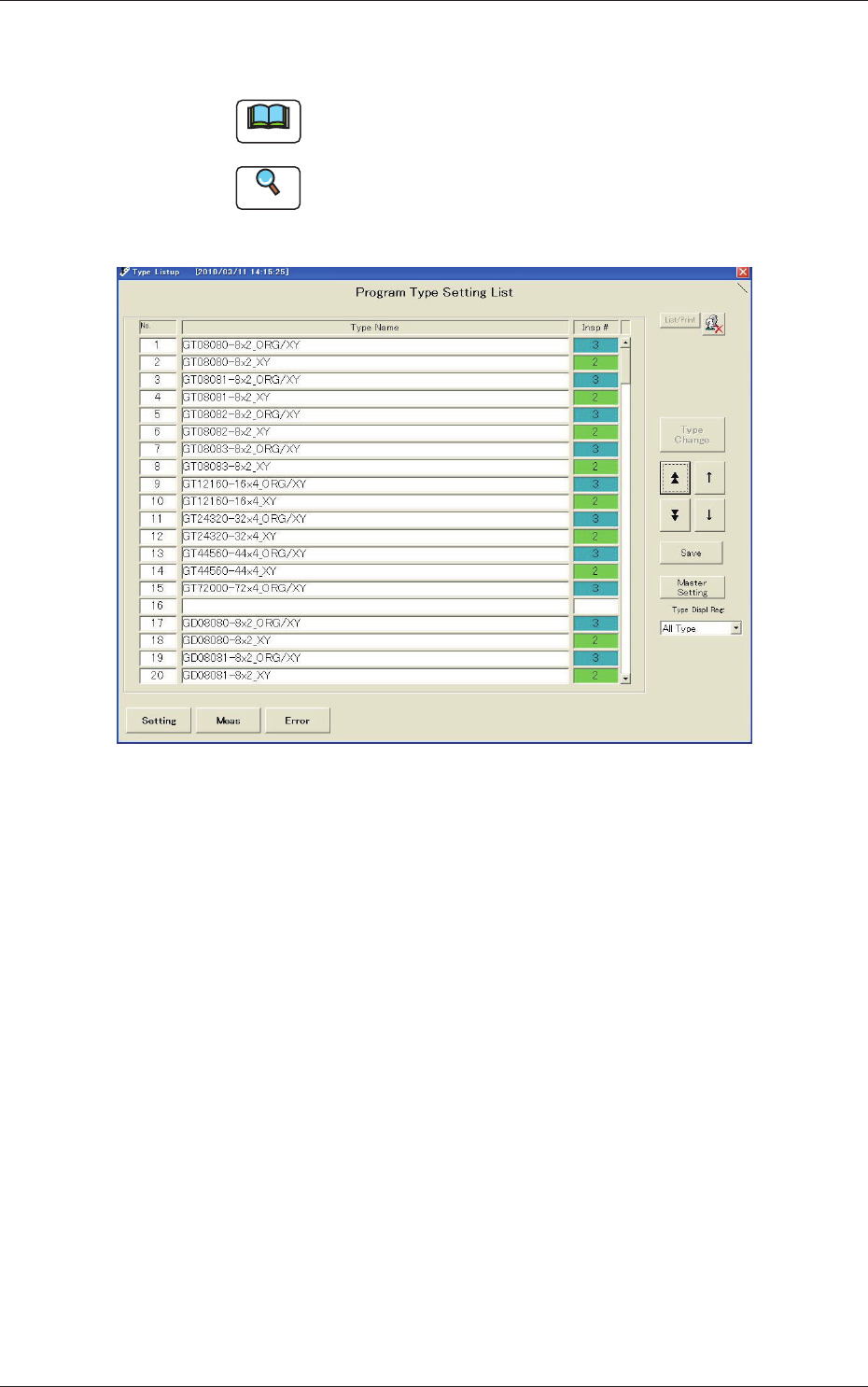

Fig. D9
4-8
JO-116
1105-001
2. Feeder Measurement
Program Type Setting List
Table D1
No Type Name
Measured
Models
Measurement
1 GT-08080-8 × 2_ORG / XY
GT-08080
Measurement of Origin and Feeder X/Y Offset
2 GT-08080-8 × 2_XY Measurement of Only Feeder X/Y Offset
3 GT-08081-8 × 2_ORG / XY
GT-08081
Measurement of Origin and Feeder X/Y Offset
4 GT-08081-8 × 2_XY Measurement of Only Feeder X/Y Offset
5 GT-08082-8 × 2_ORG / XY
GT-08082
Measurement of Origin and Feeder X/Y Offset
6 GT-08082-8 × 2_XY Measurement of Only Feeder X/Y Offset
7 GT-08083-8 × 2_ORG / XY
GT-08083
Measurement of Origin and Feeder X/Y Offset
8 GT-08083-8 × 2_XY Measurement of Only Feeder X/Y Offset
9 GT-12160-16 × 4_ORG / XY
GT-12160
Measurement of Origin and Feeder X/Y Offset
10 GT-12160-16 × 4_XY Measurement of Only Feeder X/Y Offset
11 GT-24320-32 × 4_ORG / XY
GT-24320
Measurement of Origin and Feeder X/Y Offset
12 GT-24320-32 × 4_XY Measurement of Only Feeder X/Y Offset
13 GT-44560-44 × 4_ORG / XY
GT-44560
Measurement of Origin and Feeder X/Y Offset
14 GT-44560-44 × 4_XY Measurement of Only Feeder X/Y Offset
15 GT-72000-72 × 4_ORG / XY GT-72000 Measurement of Origin and Feeder X/Y Offset
16
17 GD-08080-8 × 2_ORG / XY
GD-08080
Measurement of Origin and Feeder X/Y Offset
18 GD-08080-8 × 2_XY Measurement of Only Feeder X/Y Offset
19 GD-08081-8 × 2_ORG / XY
GD-08081
Measurement of Origin and Feeder X/Y Offset
20 GD-08081-8 × 2_XY Measurement of Only Feeder X/Y Offset
21 GD-08082-8 × 2_ORG / XY
GD-08082
Measurement of Origin and Feeder X/Y Offset
22 GD-08082-8 × 2_XY Measurement of Only Feeder X/Y Offset
23 GD-08083-8 × 2_ORG / XY
GD-08083
Measurement of Origin and Feeder X/Y Offset
24 GD-08083-8 × 2_XY Measurement of Only Feeder X/Y Offset
25 GD-12160-16 × 4_ORG / XY
GD-12160
Measurement of Origin and Feeder X/Y Offset
26 GD-12160-16 × 4_XY Measurement of Only Feeder X/Y Offset
27 GD-24320-32 × 4_ORG / XY
GD-24320
Measurement of Origin and Feeder X/Y Offset
28 GD-24320-32 × 4_XY Measurement of Only Feeder X/Y Offset
29 GD-44560-44 × 4_ORG / XY
GD-44560
Measurement of Origin and Feeder X/Y Offset
30 GD-44560-44 × 4_XY Measurement of Only Feeder X/Y Offset
31 GD-72000-72 × 4_ORG / XY GD-72000 Measurement of Origin and Feeder X/Y Offset
32
