Umrüstanleitung S-20/S-23 HM/F4/F5 Stromversorgung Ausgabe 09/99 7 3 W erkzeuge und Hilfsmit tel – Sec hska nt st ift schl üsse l, Sat z, DI N 91 1 – Schlitzs chraubendr eher , Sat z – Multimet er 4T e i l e Umrüstsatz 1…
Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
2 Sicherheitshinweise Ausgabe 09/99
6
2 Sicherheitshinweise
LEBENSGEFAHR
Diese Nachrüstung darf nur durch SIEMENS-Techniker oder entsprechend qualifizierte Personen
vorgenommen werden. 2
Å Beachten Sie die geltenden Unfallverhütungsvorschriften, z.B. DIN EN 60204.
Å Beenden Sie alle Bestückoperationen am Automaten.
Å Fahren Sie das WINDOWS NT-Betriebssystem ordnungsgemäß herunter - es kann sonst zu
Problemen beim Neustart des Automaten oder zu Datenverlust kommen.
Å Schalten Sie den Automaten am Hauptschalter aus.
Å Trennen Sie den Automaten vom Stromversorgungsnetz.
Å Sichern Sie den Automaten gegen Wiedereinschalten und kennzeichnen Sie, daß Servicear-
beiten durchgeführt werden (siehe Kapitel 2 Betriebssicherheit der Betriebsanleitung).
S-20/F
4
/F
5
S-23 HM
BE-Wechseltisch
bzw. BE-Wechsel-
tisch, fahrbar
Transformator T1
237 V~/50 Hz
230 V~/50 Hz
223 V~/50 Hz
122 V~/60 Hz
115 V~/60 Hz
108 V~/60 Hz
Sicherung F1
3,15 A MT bei
237 V~/230 V~/223 V~
6,3 A T bei
122 V~/115 V~/108 V~
Klebeschild
3,15 A MT bei
237 V~/230 V~/223 V~
6,3 A T bei
122 V~/115 V~/108 V~
WPW 80F3
Stromversorgung
ab 00320064-03
Transformator T1
3 x 400 V~/50 Hz
(Sternschaltung)
3 x 230 V~/60 Hz
(Dreieckschaltung)
Automat Baugruppe Unterbaugruppe Anschlußwerte
Umrüstanleitung S-20/S-23 HM/F4/F5 Stromversorgung
Ausgabe 09/99
7
3 Werkzeuge und Hilfsmittel
– Sechskantstiftschlüssel, Satz, DIN 911
– Schlitzschraubendreher, Satz
– Multimeter
4Teile
Umrüstsatz 110/208 V für Siplace S-20/F4, Artikel-Nr. 00117185-01, bestehend aus: 4
– Schmelzeinsatz 5x20, T 6,3 A, 10 Stück (für BE-Wechseltisch)
– Steckadapter USA, X1, Art.-Nr. 00310731-01 (für Servicesteckdose)
– Einzelader 2,5 mm², grüngelb, H07V-K, 2 Stück
(Brücken BR3 und BR4 für das rechte Klemmenfeld bei 4-Leiter-Stromanschluß, PE und
N-Leiter werden gebrückt)
– Einzelader 1,5 mm², schwarz (Brücke für ∆-Schaltung des WPW)
– Stromlaufplan, Umrüstsatz 110/208 V für SIPLACE S-20/S-23 HM/F
4
/F
5
,
Zeichnungs-Nr. 00117185-010101LD3, 3 Blätter (siehe Anhang ab Seite 19)
– Umrüstanleitung Stromversorgung für Siplace S-20/S-23 HM/F
4
/F
5
,
Artikel-Nr. 00191498-01, Ausgabe 09/1999, Deutsch und Englisch
5 Bestückautomaten von 3x400V~ auf 3x208V~
umrüsten
HINWEIS: 5
Docken Sie die beiden BE-Wechseltische ab, bevor Sie den Automaten abschalten.
Der Wafflepack-Wechsler kann für die Umrüstung am Automaten angedockt bleiben 5
LEBENSGEFAHR 5
Å Schalten Sie den Automaten ordnungsgemäß ab, wie dies in Abschnitt 2 beschrieben ist.
Å Trennen Sie den Automaten von der Netzversorgung.
Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
5 Bestückautomaten von 3x400V~ auf 3x208V~ umrüsten Ausgabe 09/99
8
Å Verhindern Sie durch geeignete Maßnahmen, daß der Automat während der Umrüstarbeiten
an das Stromnetz angeschlossen werden kann.
Å Kennzeichnen Sie mit Warnschildern, daß Arbeiten an der elektrischen Anlage durchgeführt
werden.
5.1 Stromversorgungseinschub ausbauen
Å Lösen Sie die beiden Innensechskantschrauben (Pos.2 in Abb. 5 - 1).
Å Nehmen Sie die Abdeckung ab (Pos. 3 in Abb. 5 - 1).

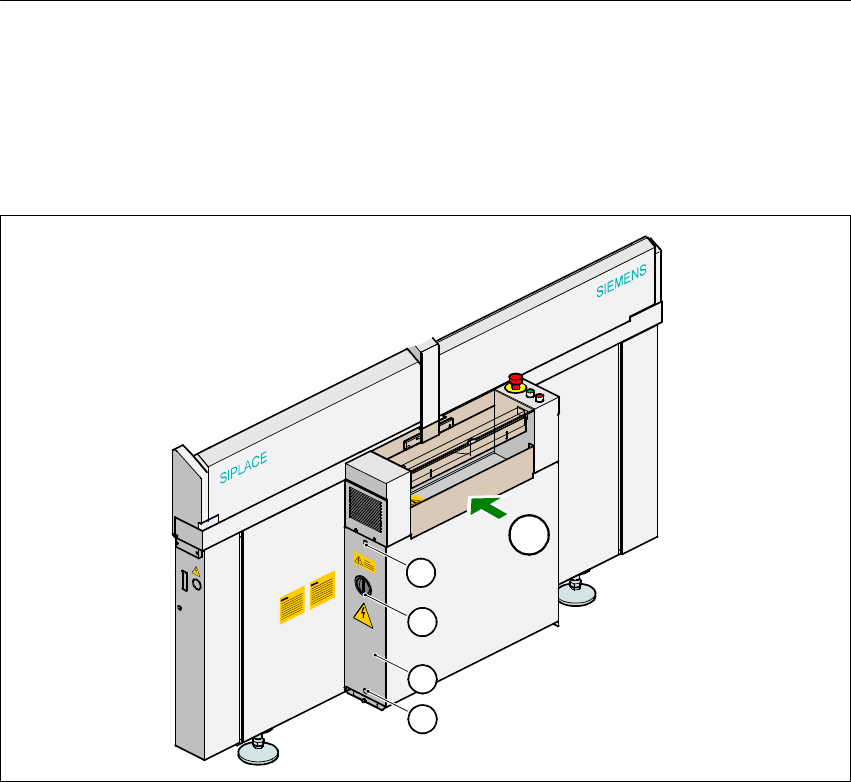

Abb. 5 - 1 Abdeckung über der Stromversorgung abnehmen
(1) Hauptschalter
(2) Innensechskantschraube, 2 Stück
(3) Abdeckung
(T) LP-Transportrichtung 5
Å Lösen Sie die Innensechskantschraube am Fuß des Stromversorgungseinschubs.
Å Ziehen Sie den Stromversorgungseinschub am Griff aus dem Gehäuse.
Die Anschlüsse der Transformatoren T1 und T2 und der Einschaltstrombegrenzer sind zum
Umverdrahten zugänglich.
1
2
T
4
0
0
V
4
0
0
V
3
2
