Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
6 4- bzw. 5-Leiteranschluß der Netzversorgung Ausgabe 09/99
12
6 4- bzw. 5-Leiteranschluß der Netzversorgung
Je nach Vorgabe durch die Stromversorgungsunternehmen wird die Anschlußtechnik in 4- bzw.
5-Leiterkabeln ausgeführt. 6
4-Leiteranschluß 6
Beim 4-Leiteranschluß sind Neutralleiter (N) und Schutzleiter (PE) zu einer gemeinsamen Ader
PEN zusammengefaßt. 6
Å Setzen Sie im rechten Klemmenfeld in der Klemmleiste X206 die gelbgrünen Adern BR3 und
BR4 zwischen den Klemmen N und PE ein (siehe Abb. 6 - 1).
5-Leiteranschluß 6
Beim 5-Leiteranschluß sind Neutralleiter (N) und Schutzleiter (PE) in getrennten Adern geführt.6
Å Entfernen Sie im rechten Klemmenfeld in der Klemmleiste X206 die gelbgrünen Adern BR3
und BR4 zwischen den Klemmen N- und PE (siehe Abb. 6 - 1).
Automat Klemmenfeld
Klemmleiste X206
Brücken BR3, BR4 zwischen PE und N gesetzt
4-Leiteranschluß 5-Leiteranschluß
S-20 00321510-xx ja nein
S-23 HM 00337342-xx ja nein
F4/F5 00321512-xx ja nein
Umrüstanleitung S-20/S-23 HM/F4/F5 Stromversorgung
Ausgabe 09/99
13

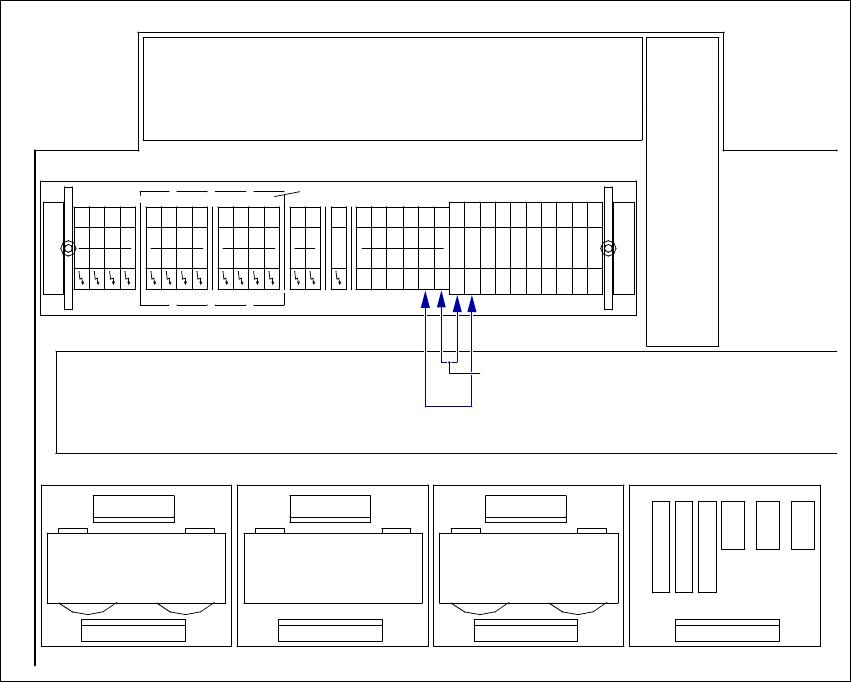

Abb. 6 - 1 Klemmenfeld, rechte Seite, Klemmleiste X206
XX
D
A5
A4A3
PE
X
X
X1rd
X2rdX2rc
L2
L3
X206
6
A2
X
X1rcX1rb
X2re
X
N
N
N
N
N
L2
X206
L1
L1
L1
L2
L2
XX
N
5
4
PE
PE
PE
PE
L3
L3
L3
X2rb
l=120mm
L1
PE
PE
PE
PE
PE
Cable duct 65x46 l=155mm
Cable duct 65x30
Cable duct 65x46 l=430mm
BR4 (yegn)
BR3 (yegn)
Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
7 BE-Wechseltisch von 230 V~ auf 115 V~ umverdrahten Ausgabe 09/99
14
7 BE-Wechseltisch von 230 V~ auf 115 V~ umver-
drahten
LEBENSGEFAHR 7
Für die Umverdrahtung muß der BE-Wechseltisch abgedockt sein. Die Stecker für das Stromver-
sorgungskabel und das Kommunikationskabel müssen abgezogen sein. 7
Abb. 7 - 1 BE-Wechseltisch, Transformator T1
(1) Transformator T1
(2) Rahmenoberteil
7
2
1
2
