Umrüstanleitung S-20/S-23 HM/F4/F5 Stromversorgung Ausgabe 09/99 15 Der T ransfor mator T1 (Pos. 1 in A bb. 7 - 1) ist von de r Unterseite des Rahmenobe rteils (Pos. 2 in Abb. 7 - 1) zugän glich. 7 Å Lo ckern S ie die v …
Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
7 BE-Wechseltisch von 230 V~ auf 115 V~ umverdrahten Ausgabe 09/99
14
7 BE-Wechseltisch von 230 V~ auf 115 V~ umver-
drahten

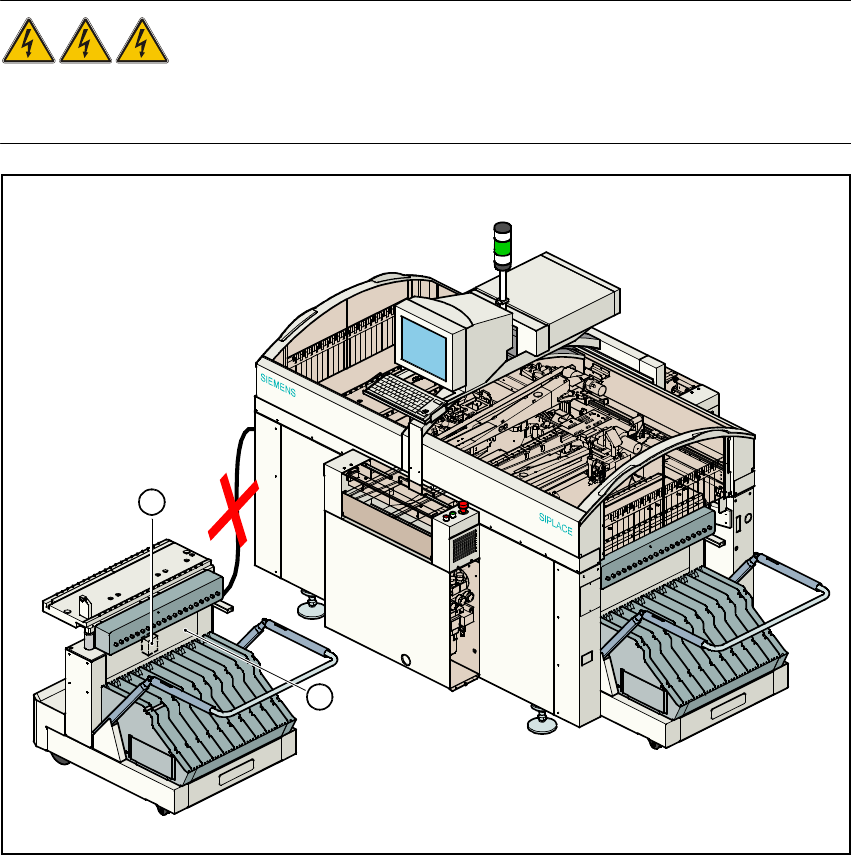

LEBENSGEFAHR 7
Für die Umverdrahtung muß der BE-Wechseltisch abgedockt sein. Die Stecker für das Stromver-
sorgungskabel und das Kommunikationskabel müssen abgezogen sein. 7

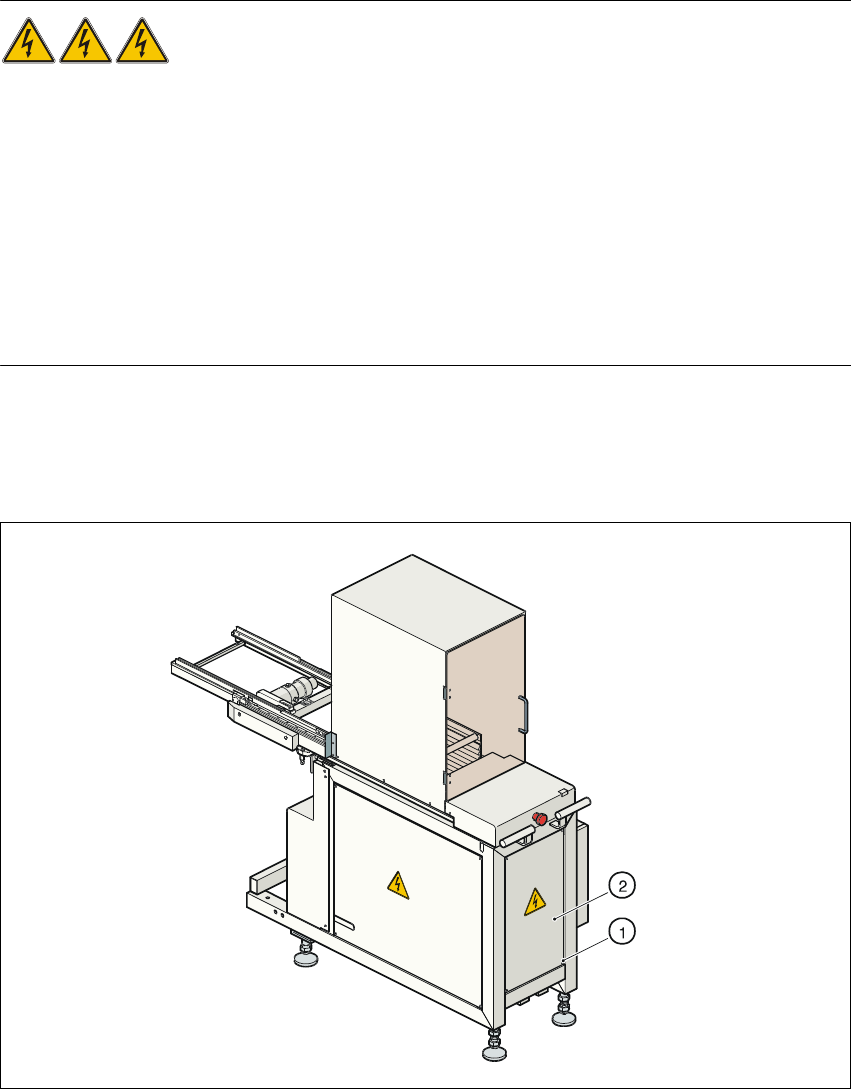

Abb. 7 - 1 BE-Wechseltisch, Transformator T1
(1) Transformator T1
(2) Rahmenoberteil
7
2
1
2
Umrüstanleitung S-20/S-23 HM/F4/F5 Stromversorgung
Ausgabe 09/99
15
Der Transformator T1 (Pos. 1 in Abb. 7 - 1) ist von der Unterseite des Rahmenoberteils (Pos. 2 in
Abb. 7 - 1) zugänglich. 7
Å Lockern Sie die vier Innensechskantschrauben.
Å Ziehen Sie das Abdeckblech des Transformatorgehäuses nach unten weg.

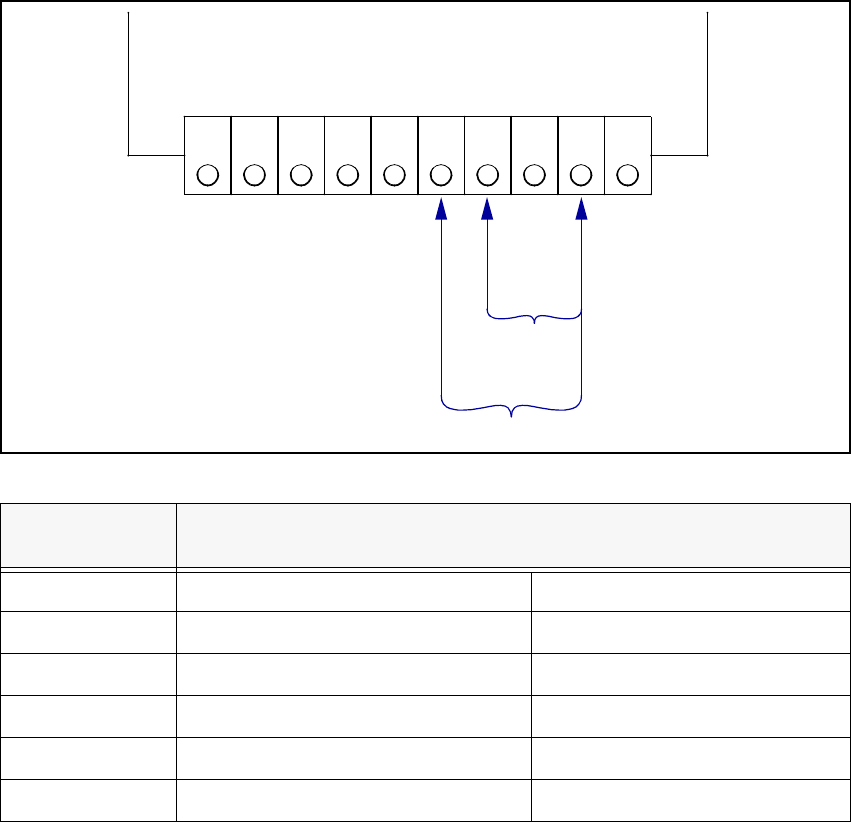

Abb. 7 - 2 BE-Tisch, Transformator T1, Anschlußklemmen
Å Klemmen Sie die schwarze Ader von Klemme 5 ab und an Klemme 4 an.
Å Ersetzen Sie die Sicherung im Sicherungshalter am Abdeckblech:
bisheriger Wert: 3,15 A MT
neuer Wert: 6,3 A T
Å Ersetzen Sie das Klebeschild mit der Angabe 3,15 A durch das aus dem Nachrüstpaket mit
6,3 A.
Å Setzen Sie das Abdeckblech wieder auf der Transformator auf und ziehen Sie die vier Innen-
sechskantschrauben fest.
Spannung
Anschlußklemmen
Blaue Ader Schwarze Ader
237 V~ 1 5
230 V~ 2 5
223 V~ 3 5
122 V~ 1 4
115 V~ 2 4
108 V~ 3 4
T1
10
9 8 7 6 5 4 3 2 1
115VAC
230VAC
bk bl
Stromversorgung Umrüstanleitung S-20/S-23 HM/F4/F5
8 Wafflepack-Wechsler von 3x400 V~ auf 3x230 V~ umverdrahten Ausgabe 09/99
16
8 Wafflepack-Wechsler von 3x400 V~ auf 3x230 V~
umverdrahten
LEBENSGEFAHR 8
Å Schalten Sie zur Umverdrahtung des Wafflepack-Wechslers
– den Bestückautomaten aus,
– trennen Sie ihn von der Netzversorgung und
– sichern Sie ihn gegen Wiederanschließen, wie dies in Abschnitt 2 beschrieben ist,
oder aber 8
Å ziehen Sie den Stecker für die Netzversorgung des Wafflepackwechslers und den rechtecki-
gen Stecker der Sicherheitsschleife vom Bestückautomaten ab.
Å Lösen Sie die vier Innensechskantschrauben (Pos. 1 in Abb. 8 - 1) an der Rückseite des
Wafflepack-Wechslers.
Å Nehmen Sie die Abdeckplatte ab (Pos. 2 in Abb. 8 - 1).
Abb. 8 - 1 Wafflepack-Wechsler - Zugang zur Stromversorgung
