5. 基本操作 QD029-09
118 NXT 机械手册

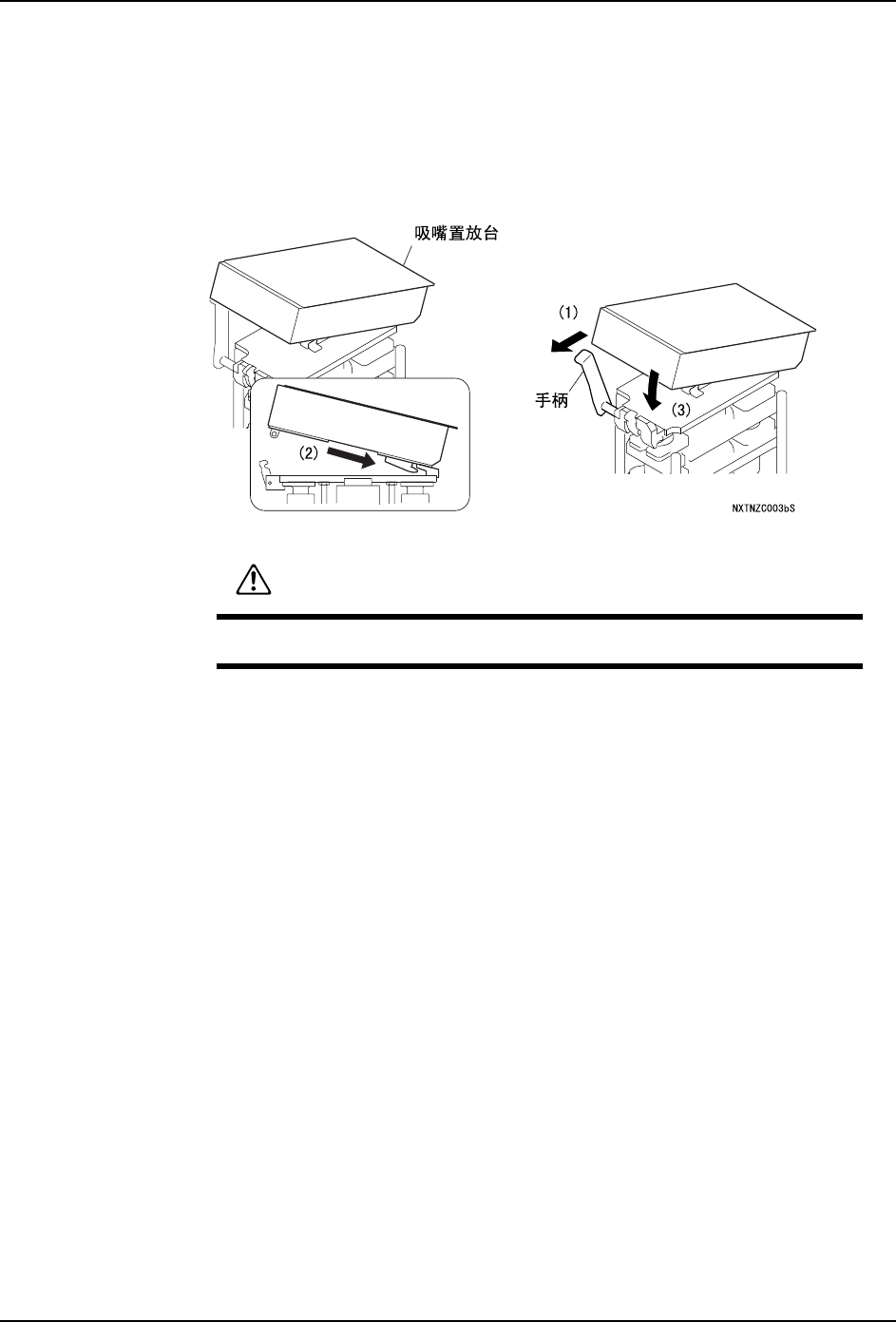

5.8.2 安装方法
1. 请将模组处于拉出状态。
2. 检查吸嘴置放台和吸嘴切换台主体的安装面是否清洁。在粘附有异物等时，请用布擦干
净。
3. 将红色手柄向前方拉出，从吸嘴置放台的后部插入。压入前部进行安装。
4. 将红色手柄返回到原来的位置。
5. 确认吸嘴置放台确实安装在吸嘴更切换主体上。
6. 如果在吸嘴置放台上的基准定位点 (2 处 ) 有污浊的话，请用布擦干净。
注意
请注意在将吸嘴置放台压入市不要夹住手指。
QD029-09 5. 基本操作
NXT 机械手册 119

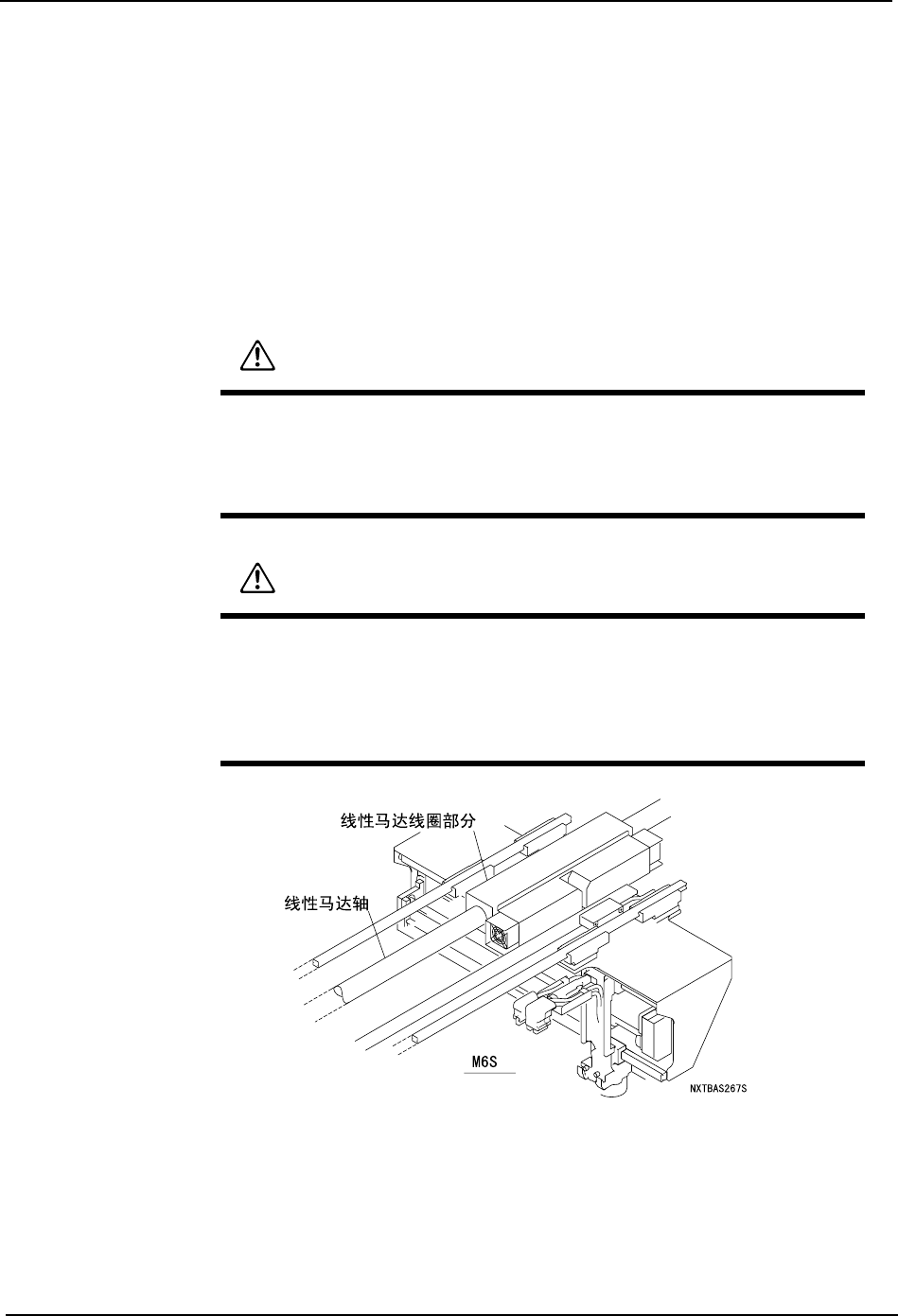

5.9 备份板的更换
备份板的更换可认为有以下的 4 种方法。
·同时更换通道 1、2
·连同通道一起更换 ( 将通道 2 向前移动一些后更换 )
·将生产线从单通道生产变更为到双通道生产
·将生产线从双通道生产变更为到单通道生产
此外，附带有料盘 -L 的模组时，两者的步骤都不同。
注意
在 M6S 模组的线性马达附近使用工具的时候，请注意因磁力而产生的吸力
作用。有时会因磁力产生破损、故障。
在 M6S 模组的线性马达附近，请不要将磁卡、手表、精密仪器等靠近。
注意
M6S 模组刚运转后，请不要直接触摸 Y 轴的线性马达部分。有可能因高温
被灼伤。
使用心藏起搏器的用户，请离开 M6S 模组的 Y 轴进行操作。有可能造成心
藏起搏器的误动。
5. 基本操作 QD029-09
120 NXT 机械手册

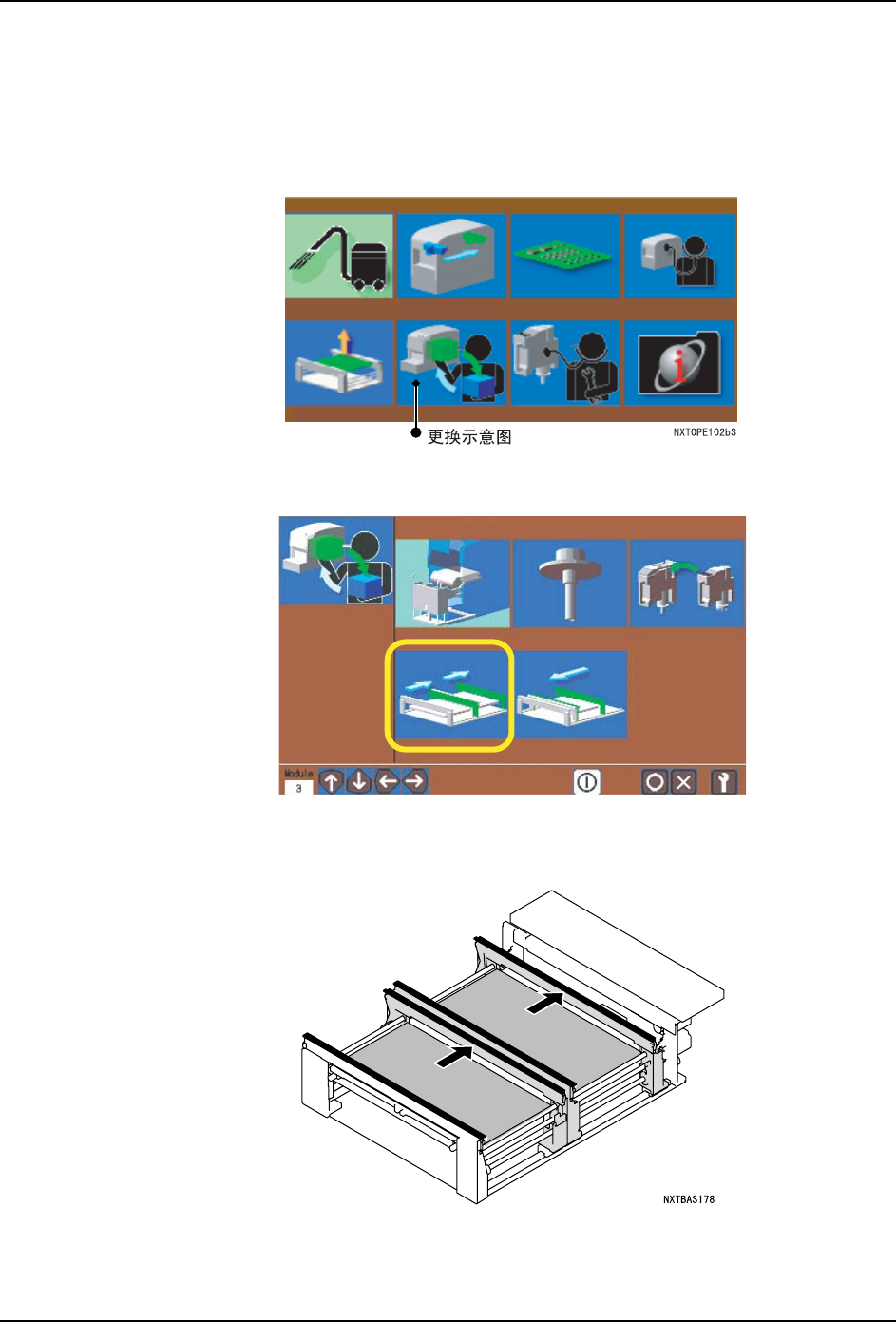

5.9.1 没有料盘单元 -L 模组的时侯
同时更换通道 1、2 时
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请选择备份板更换指令。
4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拉出模组的向导。
