5. 基本操作 QD029-09 124 NXT 机械手册 9. 请在通道 2 上安装新的备份板、按下 OK 按键。 10.请选择备份板更 换指令。 11.请按下 START 按键。通道 2 向后方移动 1;723(E
QD029-09 5. 基本操作
NXT 机械手册 123

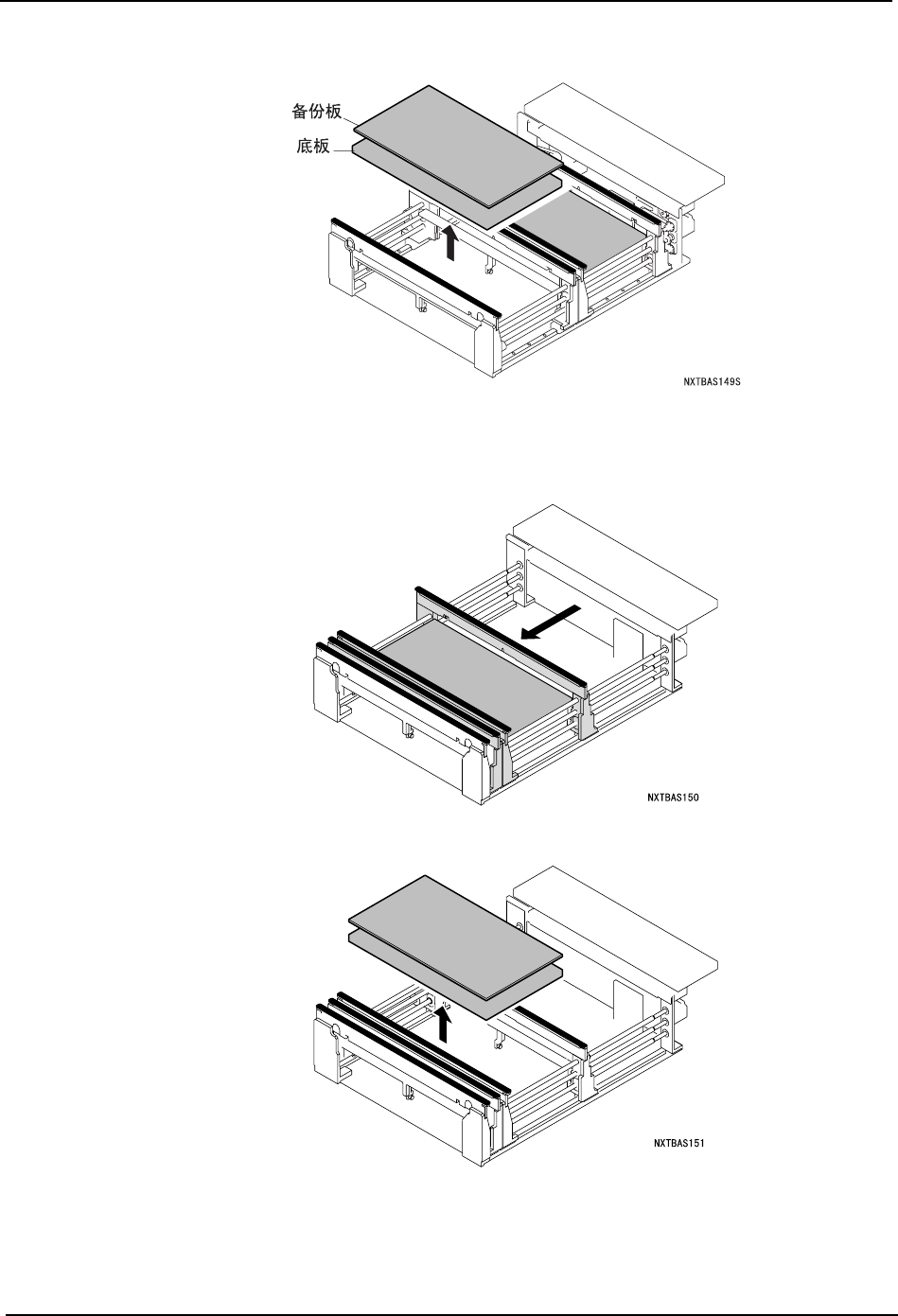

6. 在操作面板上显示出拆下备份板的向导。请拆下通道 1 侧的备份板，按下 OK 键。
注意 ) 请不要在通道上残留备份板的状态下，进行以下的操作。
7. 确认在搬运轨道的周围没有人可以移动通道的情况下按下 START 按键。通道 2 向前方移
动。
8. 在操作画面上显示出拆下备份板的画面。请拆下通道 2 侧的备份板
5. 基本操作 QD029-09
124 NXT 机械手册

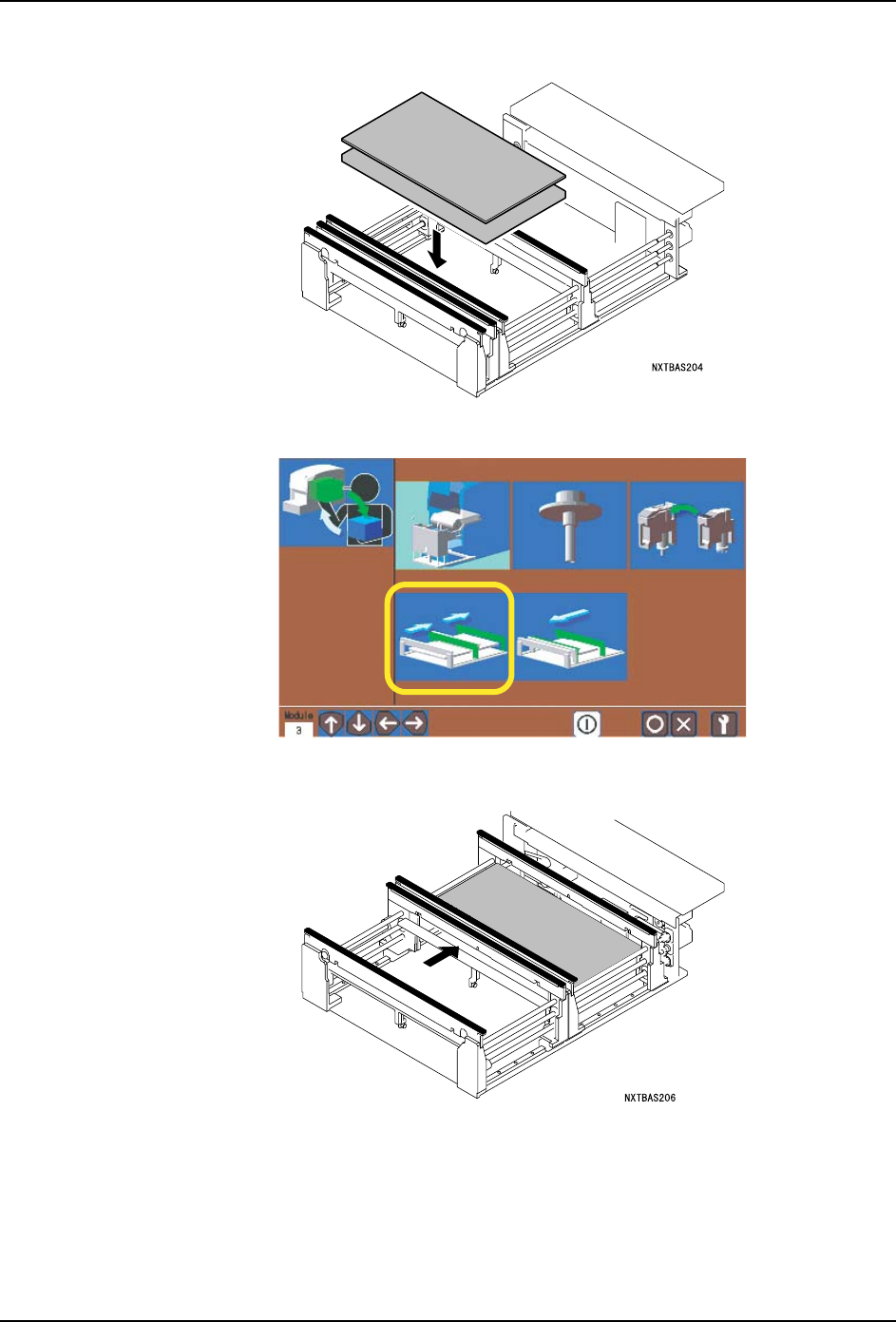

9. 请在通道 2 上安装新的备份板、按下 OK 按键。
10.请选择备份板更换指令。
11.请按下 START 按键。通道 2 向后方移动
1;723(E
QD029-09 5. 基本操作
NXT 机械手册 125

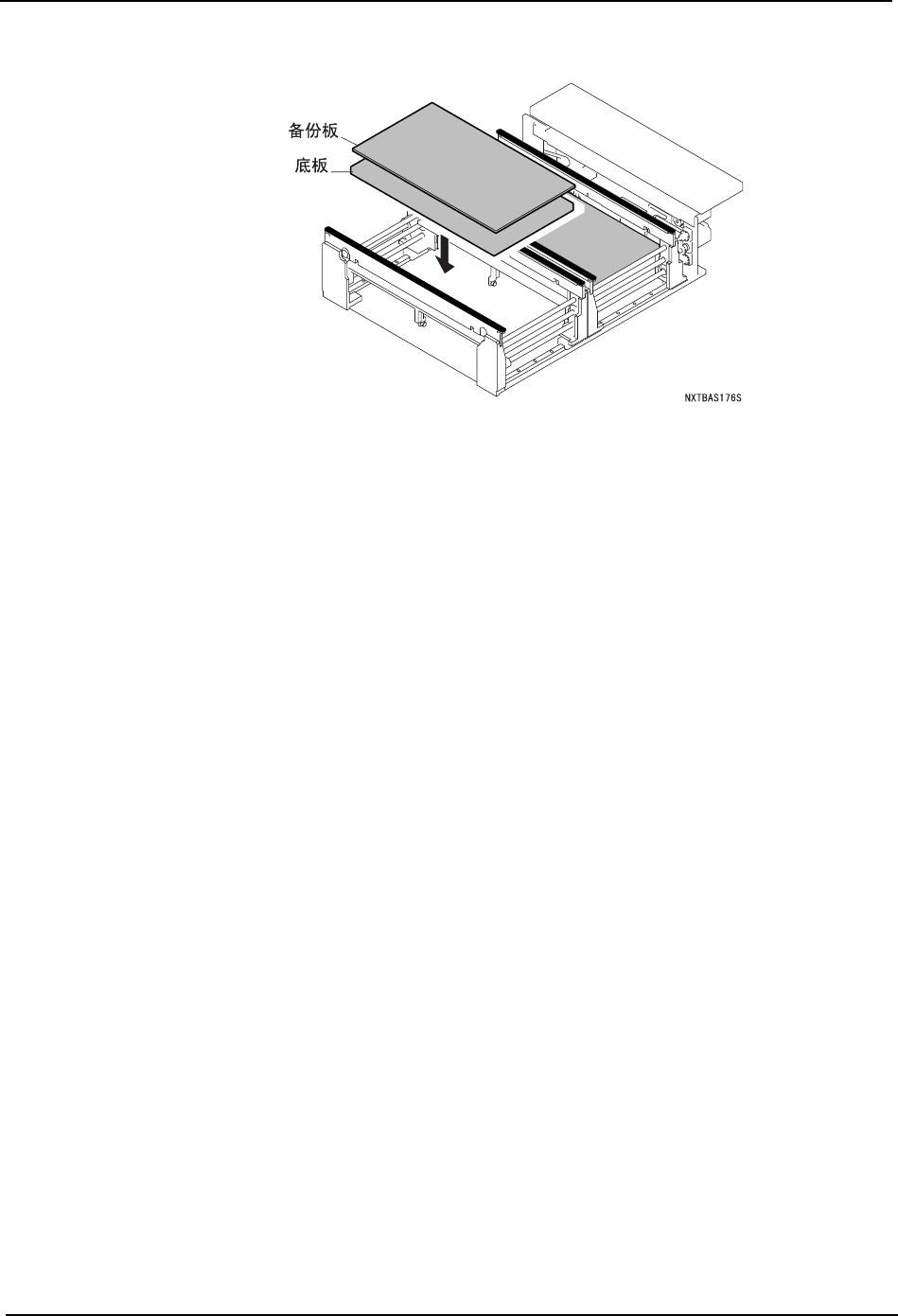

12.请在通道 1 上安装新的备份板、按下 OK 按键。
13.请插入模组。
a. M3(S) 模组的时候，在插入模组之前，请确认 XS 轴等的机械部位是否从模组中凸出。
凸出的时候，请将模组退回。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
c. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
