QD029-09 5. 基本操作 NXT 机械手册 125 12.请在通道 1 上安装新的备份板、按下 OK 按键。 13.请插入模组。 a. M3(S) 模组 的时候， 在插入模组 之前， 请确认 XS 轴等的机械 部位是否从模组中 凸出。 凸出的时候，请将模组退回。 b. 握住模组的手柄，直到碰到阻停块为 止慢慢地插入。 c. 模组自动地被拉入后锁定。没有被锁 定时，请稍微拉回一些模组后重新 压入。
5. 基本操作 QD029-09
124 NXT 机械手册
9. 请在通道 2 上安装新的备份板、按下 OK 按键。

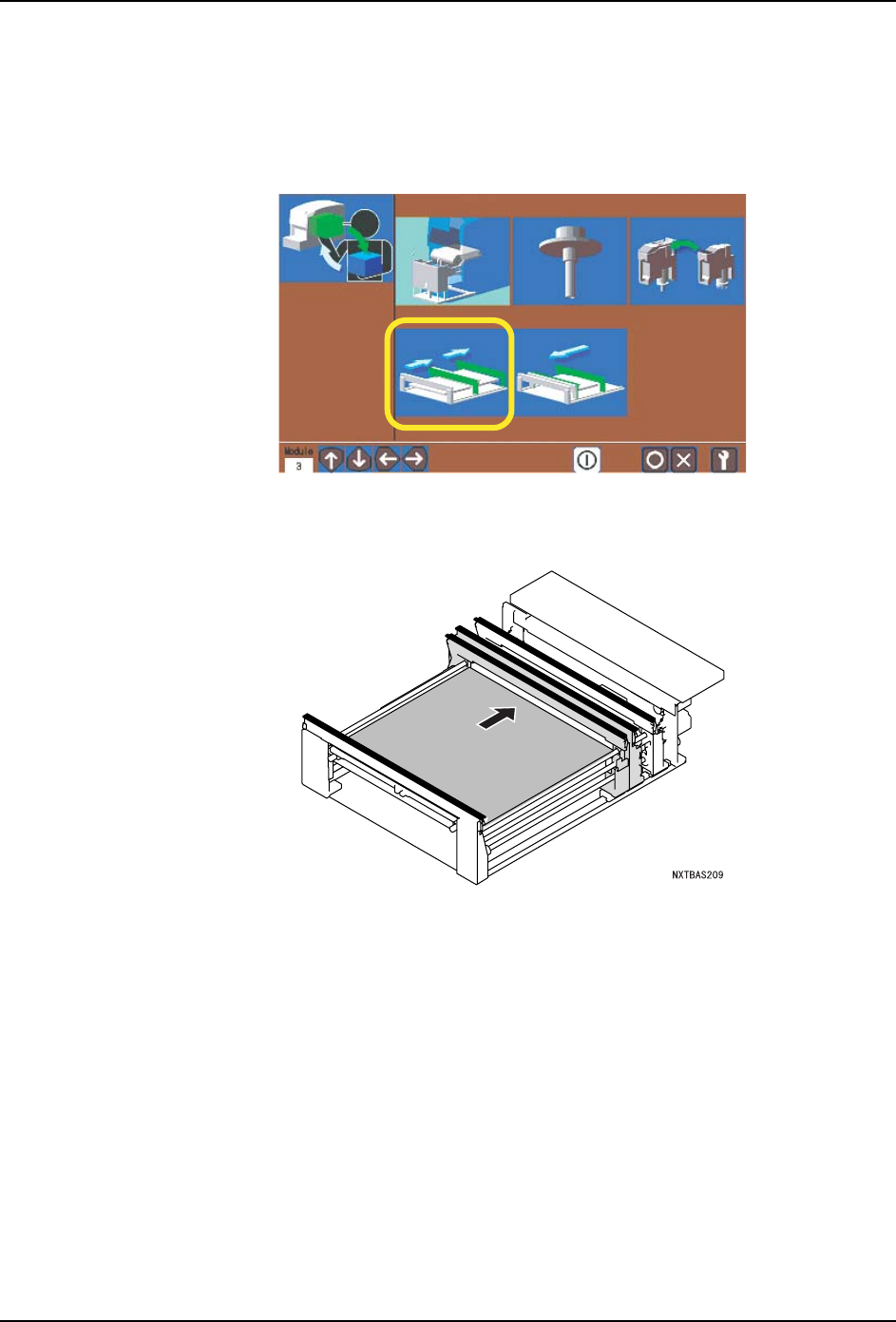

10.请选择备份板更换指令。
11.请按下 START 按键。通道 2 向后方移动
1;723(E
QD029-09 5. 基本操作
NXT 机械手册 125
12.请在通道 1 上安装新的备份板、按下 OK 按键。
13.请插入模组。
a. M3(S) 模组的时候，在插入模组之前，请确认 XS 轴等的机械部位是否从模组中凸出。
凸出的时候，请将模组退回。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
c. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
5. 基本操作 QD029-09
126 NXT 机械手册
从单通道生产变更为双通道生产
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请使用箭头键，选择备份板更换指令。
4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拉出模组的向导。
5. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
