QD029-09 6. 预防保养
NXT 机械手册 185
6.5 每月 (700 小时 ) 的操作
请进行以下的清扫和加油。
6.5.1 不良元件搬运轨道带的清扫
1. 拆除排出不良元件的搬运轨道。( 详细请参考 「8.3 不良元件排出单元的更换」。)
2. 用干净的布干擦传送带的表面。
6.5.2 料盘单元 -L 的清扫
1. 拆除料盘单元 -L。（详细请参考 「5.5 料盘单元 -L 的拆除」。)
2. 用干净的布干擦传送带和往复臂皮带的表面。
6. 预防保养 QD029-09
186 NXT 机械手册
6.5.3 吸嘴锁定销的更换和吸嘴吸取面的清扫
〈H01 工作头〉
1. 拆下贴装工作头。（详细请参考 「5.7 贴装工作头的拆除 / 安装」。)

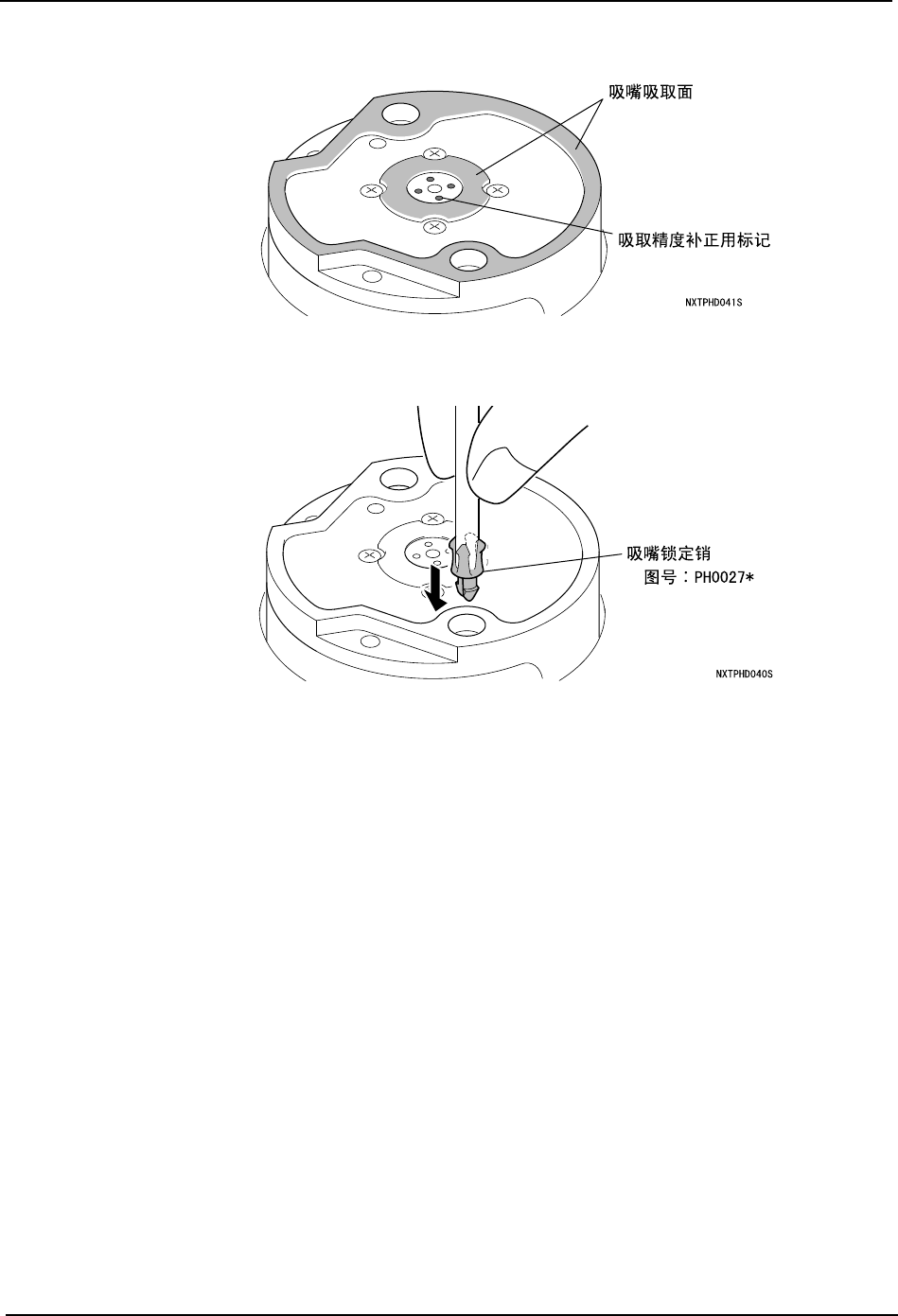

2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
注意 ) 吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
3. 请将夹住夹紧销后拔出来。
注意 ) 请注意不要划伤吸嘴吸取面。
4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
QD029-09 6. 预防保养
NXT 机械手册 187
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 ) 吸嘴吸取面有 4 处标记是用于吸取精度补正的。请不要触摸此处。
6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 ) 请注意不要使吸嘴划伤夹紧一侧的爪子。
