QD029-09 7. 消耗品的更换 NXT 机械手册 267 7.10.1 远程控制 I/O 电路板 1 (8M 基座 ) 1. 拆下远程控制 I/O 电路板上方的盖板。 2. 确认烧断的保险丝是哪一根后，将主电源 开关 OFF 后切断机器的电源。 3. 从远 程控制 I/O 电路板 上拔下保险丝 (F1， F3) 并 更换。 注意 在更换保险丝前，请务必切断 电源。请用与拆下的保险丝相同容 量的保险 丝更换。
7. 消耗品的更换 QD029-09
266 NXT 机械手册
7.10 基座远程控制 I/O 电路板保险丝

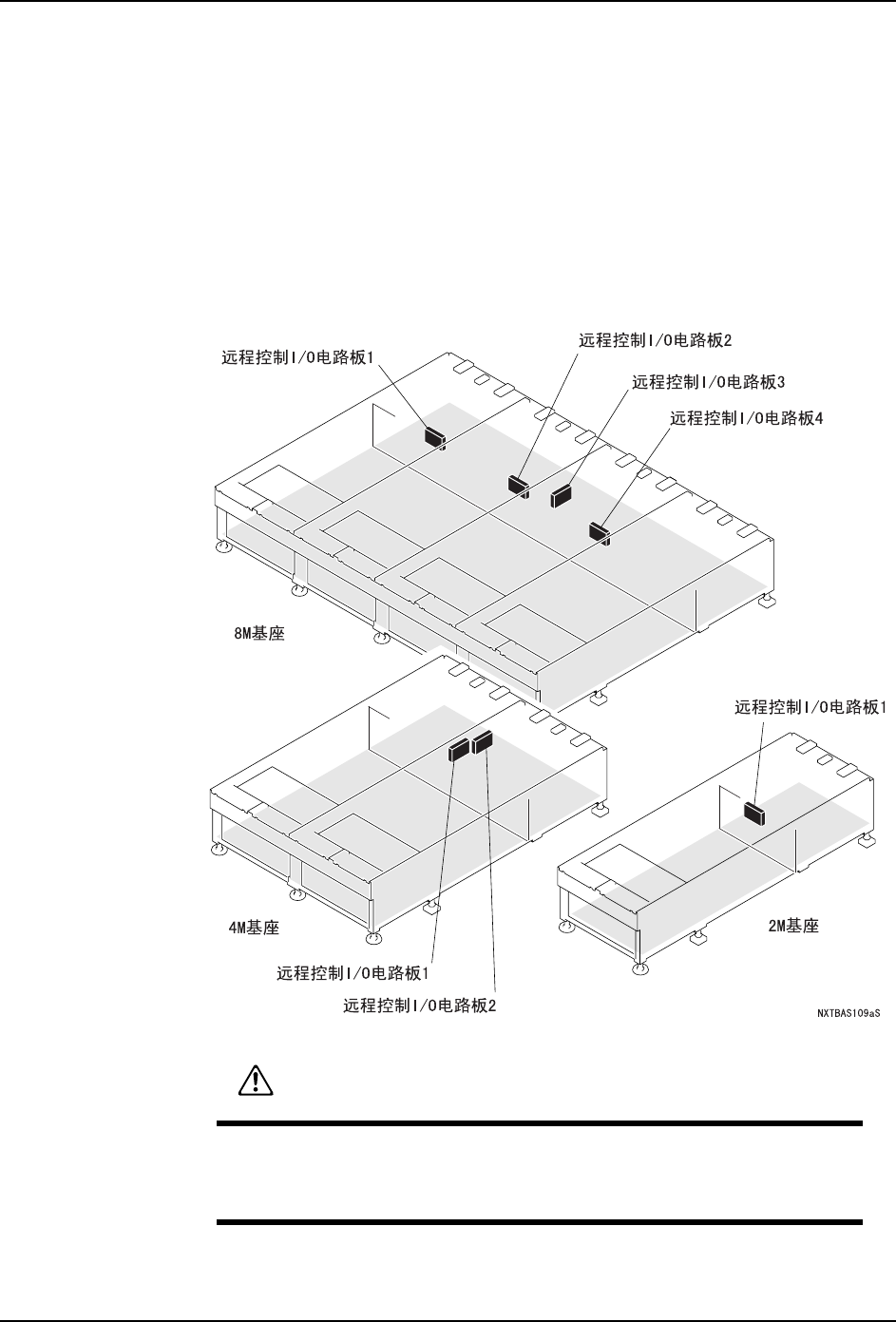

以下显示出在基座内远程控制 I/O 电路板的位置。I/O 电路板上的保险丝烧断时， 检查保险
丝用的 LED 灯灭。请在确认保险丝是否烧断后进行更换。还有，在更换保险丝时有必要将相
应的远程控制 I/O 电路板上的模组向前方拉出。
远程控制I/O电路板1 (模组1，2用)
远程控制I/O电路板2 (模组3，4用)
远程控制I/O电路板3 (模组5，6用)
远程控制I/O电路板4 (模组7，8用)
警告
将几台模组处于半拉出状态时， 被拉出的台数有限制 （8M 基座上 M3(S)
模组到 4 台为止，4M 基座上 M3(S) 模组到 2 台为止）。超过限制台数将模
组拉出时， 机器整体会向前倾斜，有可能造成身体受伤等。
QD029-09 7. 消耗品的更换
NXT 机械手册 267

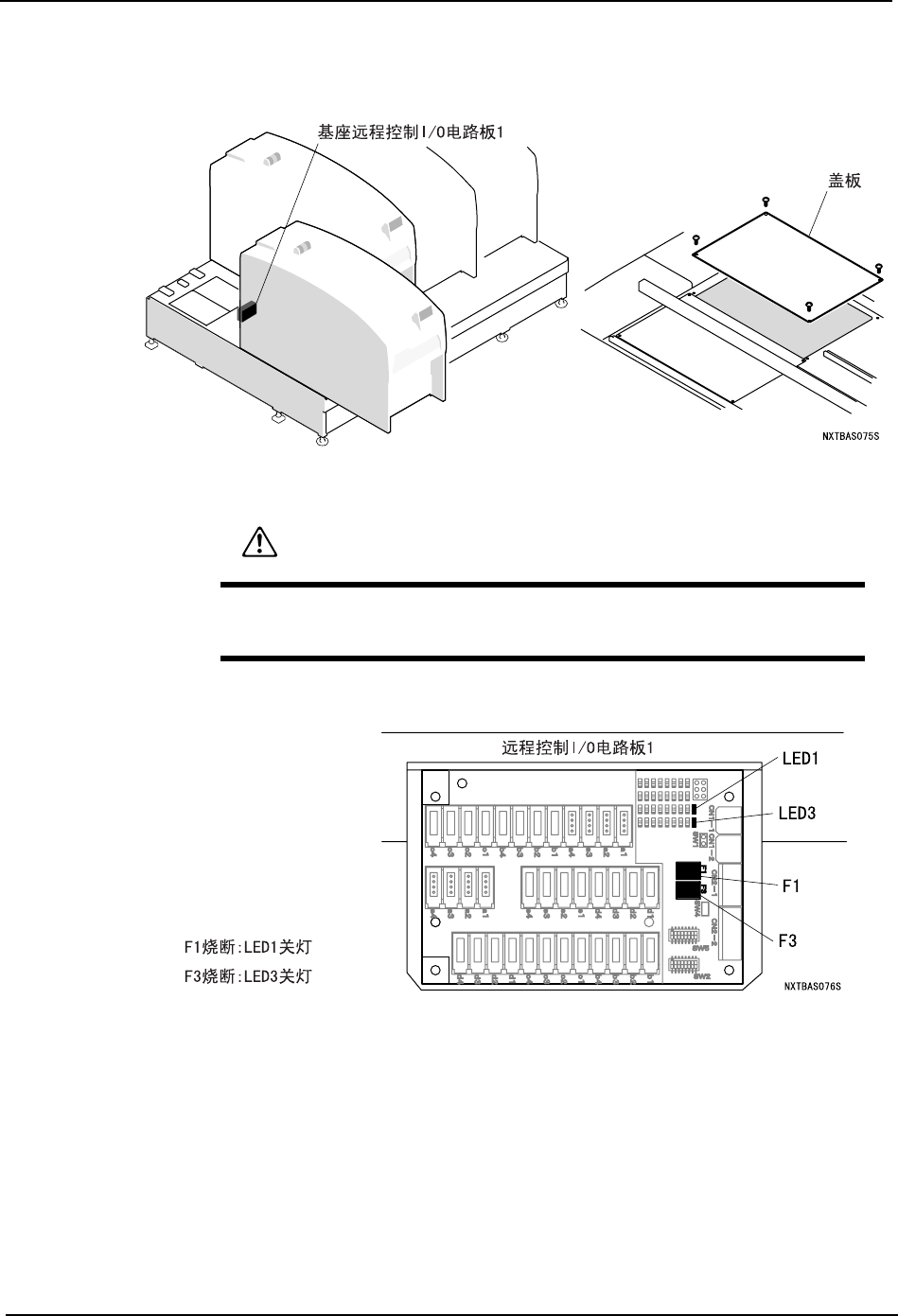

7.10.1 远程控制 I/O 电路板 1 (8M 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
7. 消耗品的更换 QD029-09
268 NXT 机械手册

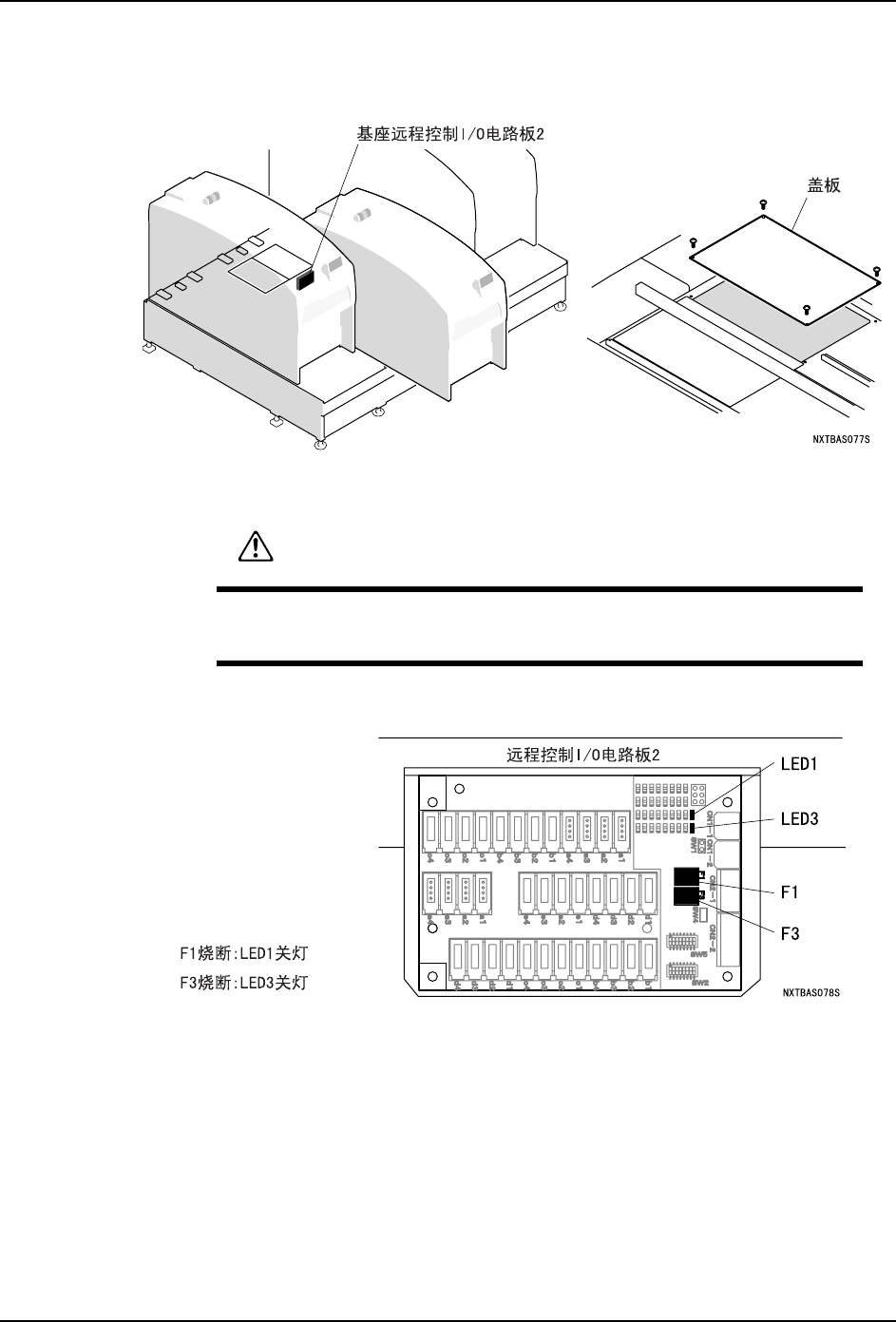

7.10.2 远程控制 I/O 电路板 2 (8M 基座 )
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从远程控制 I/O 电路板上拔下保险丝 (F1， F3) 并更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
