7. 消耗品的更换 QD029-09 280 NXT 机械手册 7.11.6 基座控制 I/F 电路板 2 (4M 基座 ) 1. 拆下基座控制箱 2 上方的盖板。 2. 确认烧断的保险丝是哪一根后，将主电 源开关 OFF 后切断机器的电源。 3. 从基座 控制箱的 I/F 电 路板上拔下保险丝 (F1， F2， F3， F4) 进行 更换。 注意 在更换保险丝前，请务必切 断电源。请用与拆下的保险丝相同 容量的保险 丝更换。 F1 F…

100%1 / 424
QD029-09 7. 消耗品的更换
NXT 机械手册 279

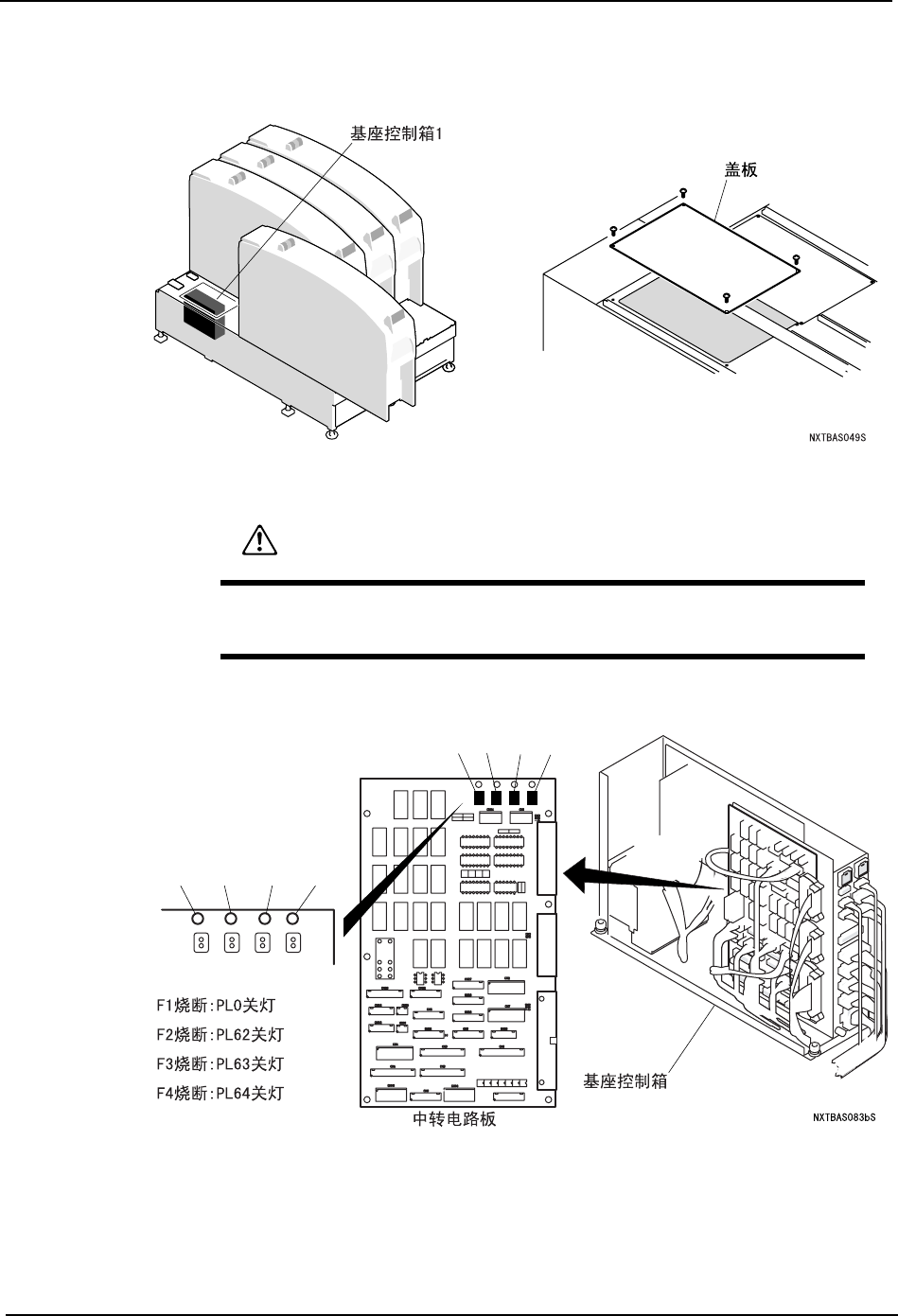

7.11.5 基座控制 I/F 电路板 1 (4M 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
F1F2F3F4
F1
PL0
PL62PL63
PL64
F2
F3
F4
7. 消耗品的更换 QD029-09
280 NXT 机械手册
7.11.6 基座控制 I/F 电路板 2 (4M 基座 )
1. 拆下基座控制箱 2 上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
F1F2F3F4
QD029-09 7. 消耗品的更换
NXT 机械手册 281
7.11.7 基座控制 I/F 电路板 1 (2M 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
F1F2F3F4
