NXT 机械手册 QD029-29.pdf - 第307页
7. 消耗品的更换 QD029-09 290 NXT 机械手册 7.14 料盘单元 -L 伺服控制箱的电池 7.14.1 更换时期 电池报警时。 （报警发生后的 2 周以内） 7.14.2 更换方法 1. 拧松螺丝，打开控制箱的安全门。 2. 确认控制的 「RDY」LE D 处于点亮状态。 注意 · 请不要使用指定以外的电池 。 · 请 在不切断机器电源状 态下更换电池。没有接通电源的状态下拆 下电池 时，有必要重新设定马达的 原点。 …
QD029-09 7. 消耗品的更换
NXT 机械手册 289
〈M3(S) 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓 (4 根 ) 和风扇的插座，从供料托架上取下 DC 电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
7. 消耗品的更换 QD029-09
290 NXT 机械手册
7.14 料盘单元 -L 伺服控制箱的电池
7.14.1 更换时期
电池报警时。（报警发生后的 2 周以内）
7.14.2 更换方法
1. 拧松螺丝，打开控制箱的安全门。
2. 确认控制的 「RDY」LED 处于点亮状态。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池
时，有必要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
QD029-09 7. 消耗品的更换
NXT 机械手册 291

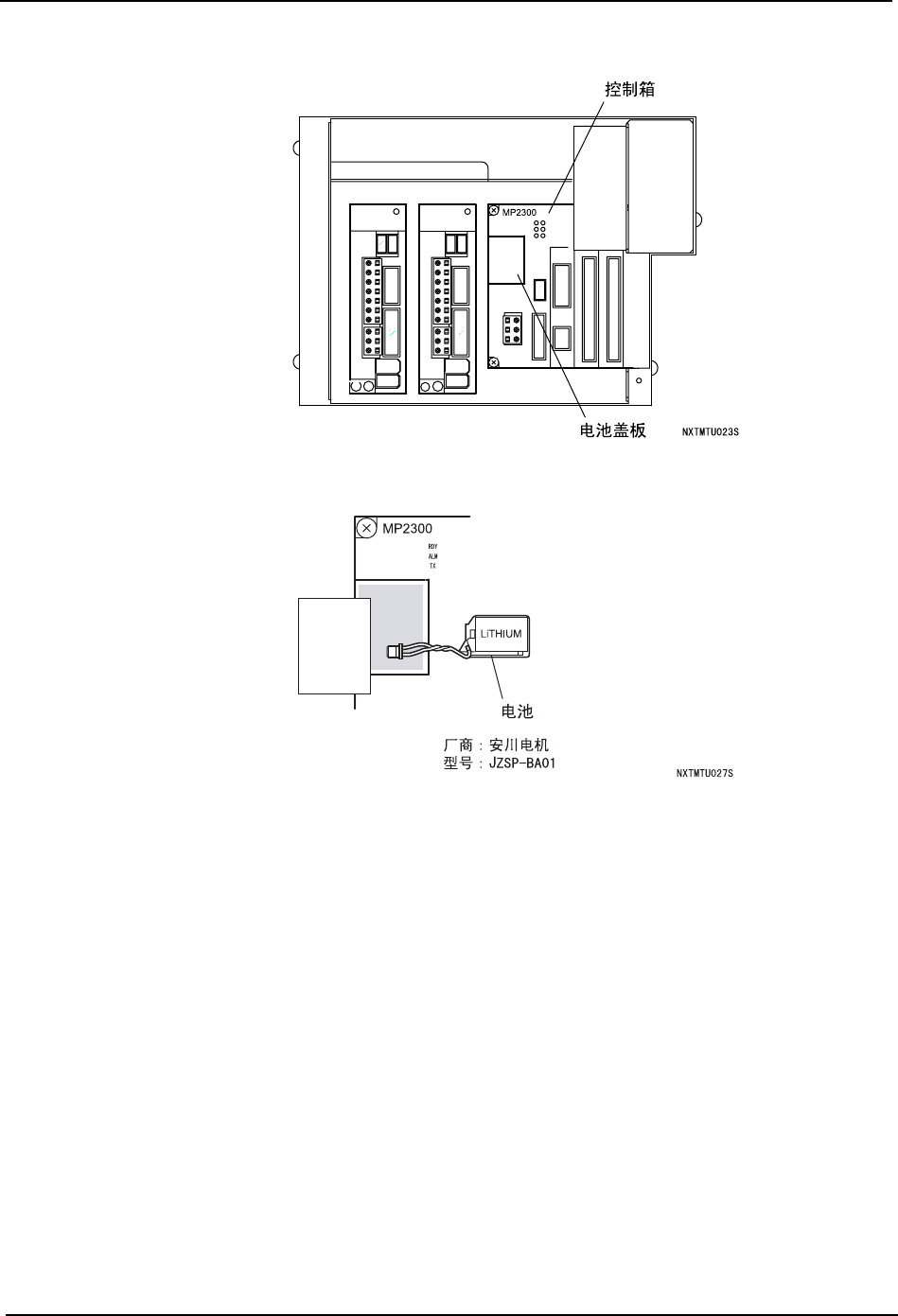

3. 打开控制箱前面的电池盖板。
4. 拆下电池的导线插头，与新品的电池更换。
5. 确认 「BAT」LED 已经点灭后，关上电池盖板。
6. 关紧控制箱的安全门。
