QD029-09 8. 部件的更换 NXT 机械手册 357 8.13.3 增设真空泵控制箱 1. 将主电源开关 OFF，切断机器 的电源。 2. 取下盖板。 3. 确认 真空泵控制箱 的位置， 拆 除连接在控制箱支 架上的插头 (M SICN1、 MSIC N2、 MSIC N3)。
8. 部件的更换 QD029-09
356 NXT 机械手册

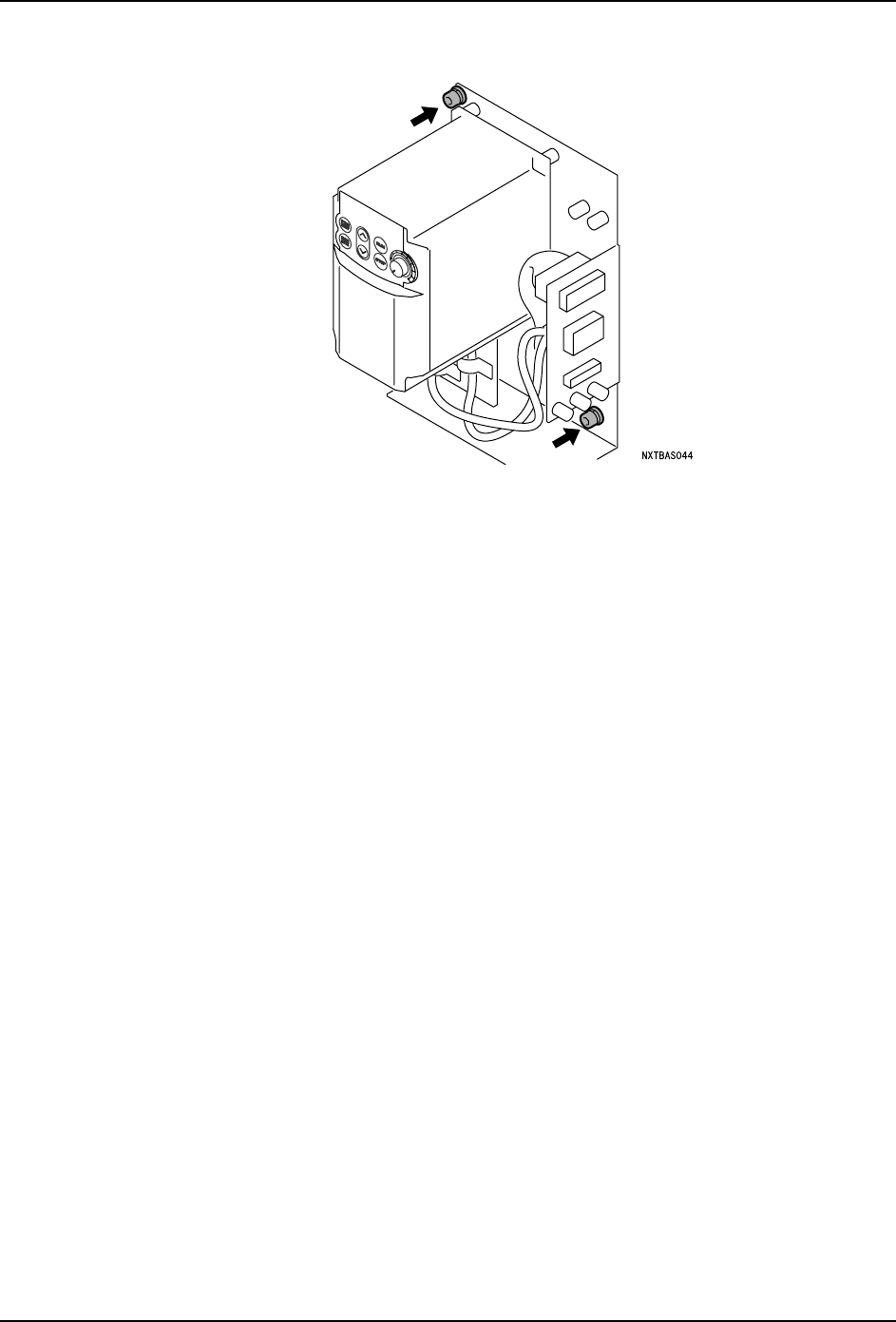

4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
QD029-09 8. 部件的更换
NXT 机械手册 357
8.13.3 增设真空泵控制箱
1. 将主电源开关 OFF，切断机器的电源。

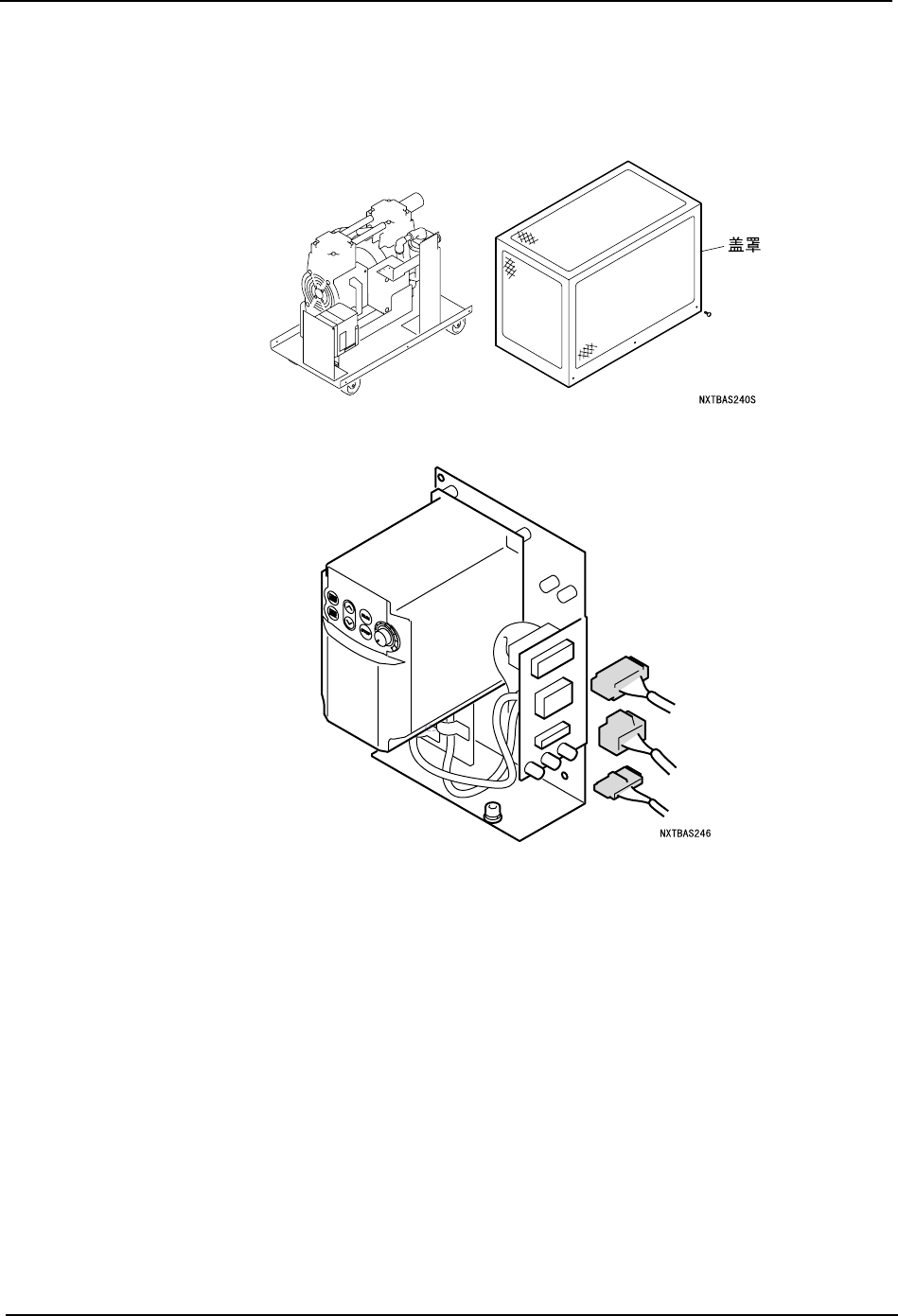

2. 取下盖板。
3. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
8. 部件的更换 QD029-09
358 NXT 机械手册

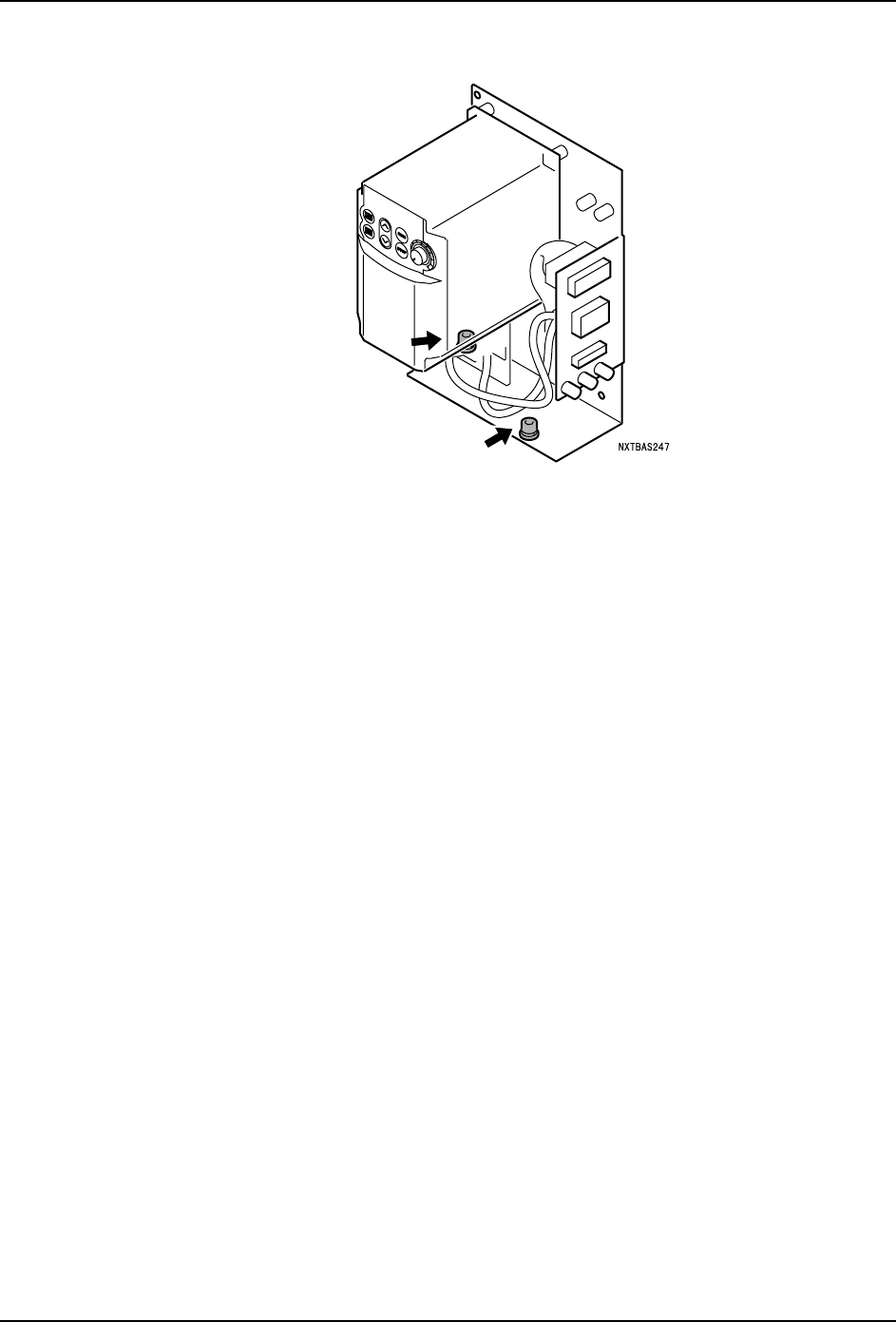

4. 拆除固定真空控制箱的螺栓 (2 根 )。
5. 从基座中取出控制箱。
6. 以拆除新的真空控制箱的相反的步骤安装模组主体。
