8.18.3 安装
1. 盖罩的安装请按照与拆除的相反的步骤进行。

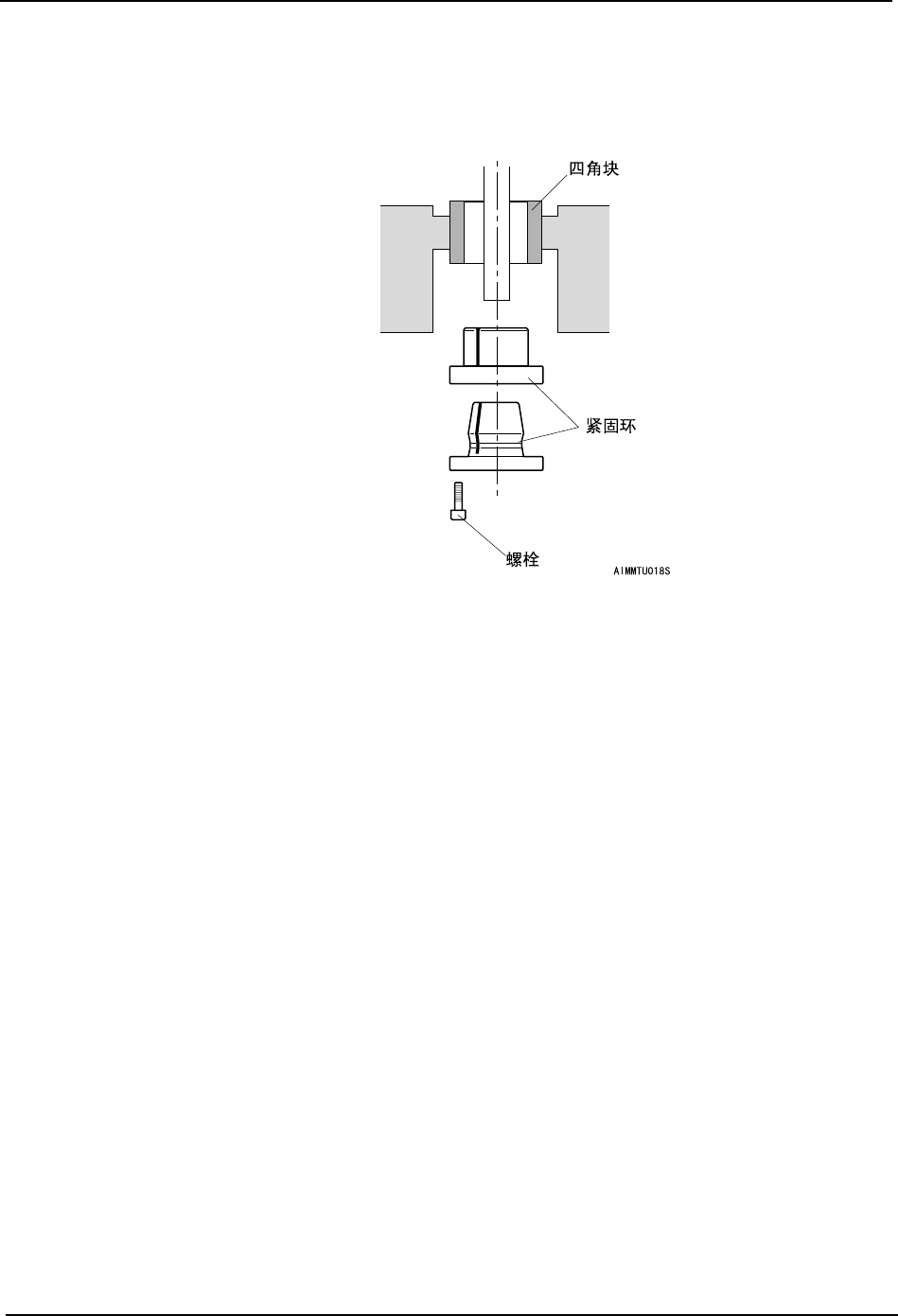

2. 将料斗架处于上端位置上，固定紧固环。紧固环的紧固螺距 :4.0Nm
8. 部件的更换 QD029-09
378 NXT 机械手册
MEMO:
QD029-09 9. 测定和调整
NXT 机械手册 379
9. 测定和调整
9.1 测定料站倾斜
在此，就测定料站倾斜步骤进行说明。在进行测定时，需要测定用的应用程序，其启动步骤
也一并记载。
测定料站倾斜时，请对预先进行矩阵测定的 NXT 机器进行。通常，在出厂时进行矩阵测定。
9.1.1 准备物品
请设定测定时使用的贴装头和吸嘴，创建测定用的 job。在此，无论什么模式都可以，但是
通过模式的 job 会出现错误。另外，除 job 以外还需要以下所列举的部件和治具。
9.1.2 测定用的应用程序的启动步骤
将测定倾斜用的应用程序下载后启动。
备注 ) 关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」（在线手册）的 「测
定料站倾斜」的项目。

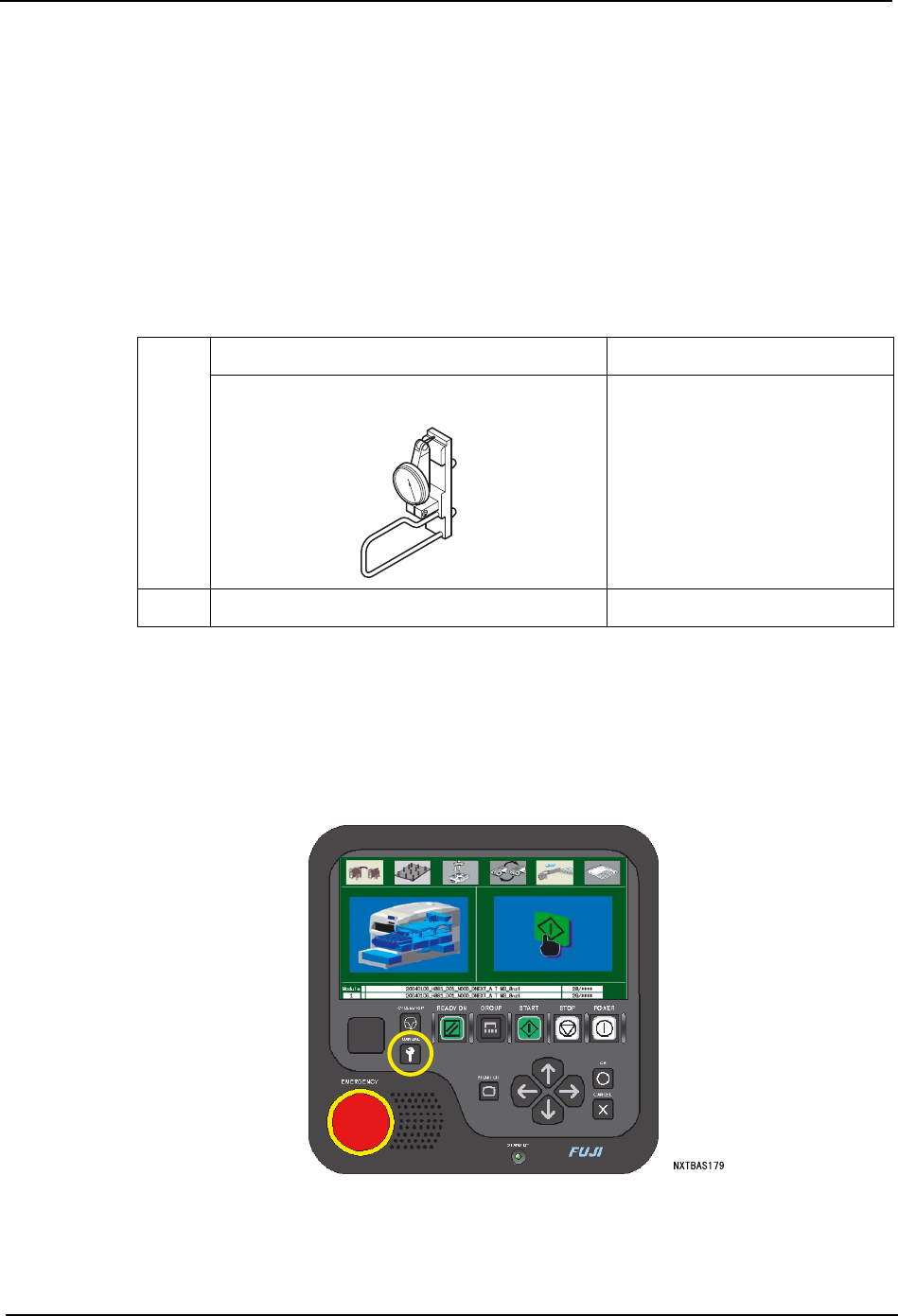

1. 按下操作面板的 MANUAL 按键，显示出操作指令。
2. 请使用箭头箭，选择更换单元的图标，按下 OK 按键。
3. 请用箭头箭选择更换吸嘴的图标。
治具 治具吸嘴 AAOFK**(H08)/AA05Z**(H01) 吸嘴头的数量
测定吸取高度的治具 AA15S** 3 个 (1 个时，对每个料站重新
安装后测定）
吸嘴 用 job 指定的吸嘴
