9. 测定和调整 QD029-09 394 NXT 机械手册 9.2.5 取得测定结果 备注 ) 关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」 （在线手册） 。 1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」 。 2. 请选择 「机上 PAM」 。执行 「取得开始」后，开始进行数据 的获取。 3. 从所显示的文件一览表中，选择 下载的文件右击，选择 「Targe As」 。…
QD029-09 9. 测定和调整
NXT 机械手册 393
9. 请将准备的治具板安装在通道 1 上，测定 H01/H04 贴装头精度时，将玻璃元件安装在准
备好的治具上。
10.握住模组的手柄解除制动。请保持原样慢慢地将模组插入到后方。

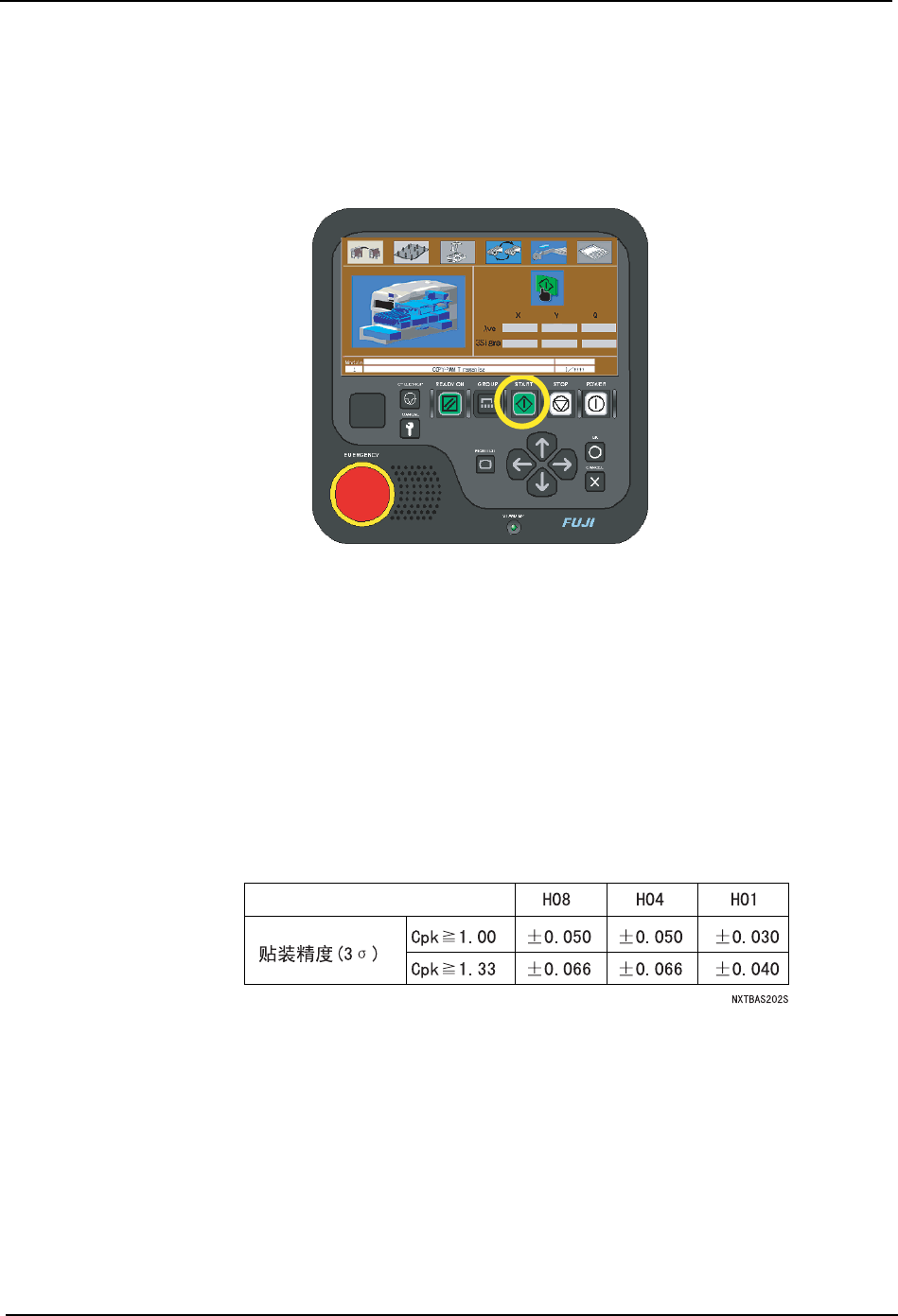

11.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，测
定贴装精度。测定结束后，治具板自动地松开。
12.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
13.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，按
下OK按钮。
14.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
15.请按下 MANUAL 按钮。返回到等待 START 画面。
16.请纪录在操作画面上显示的贴装精度测定结果。
17.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸从
玻璃电路板上剥离，重新粘贴新的粘纸。
18.PAM 的测定结果在公差范围以外时，有必要用附加软件取得 PAM 的测定结果。
NXTOPE13
9
9. 测定和调整 QD029-09
394 NXT 机械手册
9.2.5 取得测定结果
备注 ) 关于在此说明的附加软件的操作方法，请参考 「NXT 附加软件操作手册」（在线手册）。

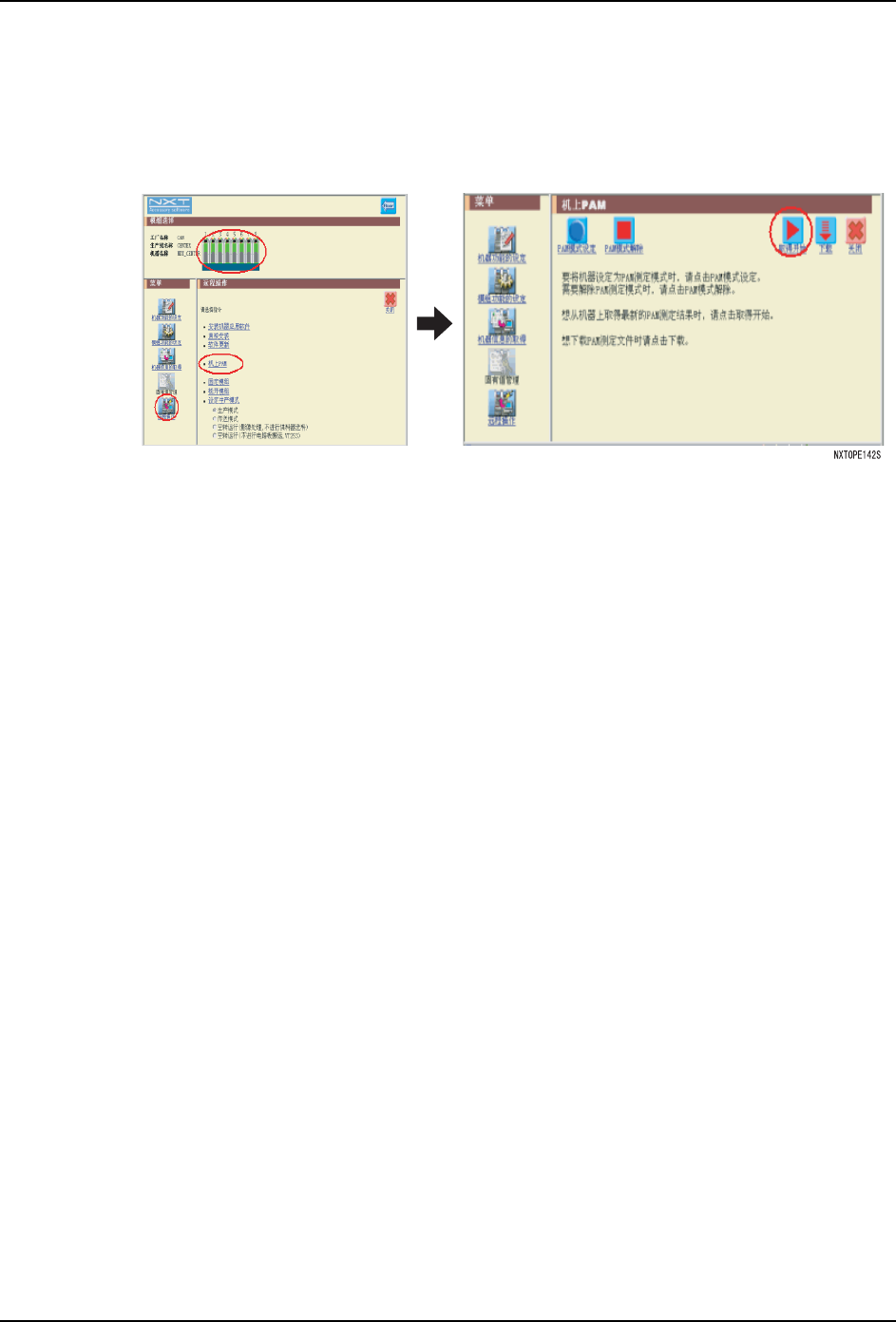

1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」。
2. 请选择 「机上 PAM」。执行 「取得开始」后，开始进行数据的获取。
3. 从所显示的文件一览表中，选择下载的文件右击，选择 「Targe As」 。显示出 「Save
As」对话框。
4. 指定文件的保存处后，请单击 「Save」。保存测定结果。
备注 ) 执行 「开始取得」后，从 NXT 机器向服务器传输测定结果数据，显示出获取文件的一览表。从
此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定结果可用于贴装精
度的补正。
QD029-09 9. 测定和调整
NXT 机械手册 395
9.2.6 补正贴装精度 ( 最终修正值反映方式 )
1. 请打开 PAM 数据计算 Excal 文件夹中的 「机上 PAM 测定 _ 中文版 .xls」。英文版是
「PAMtoFina10fs.xls」。
备注 ) 打开文件时，请选择 「使宏有效」按键。

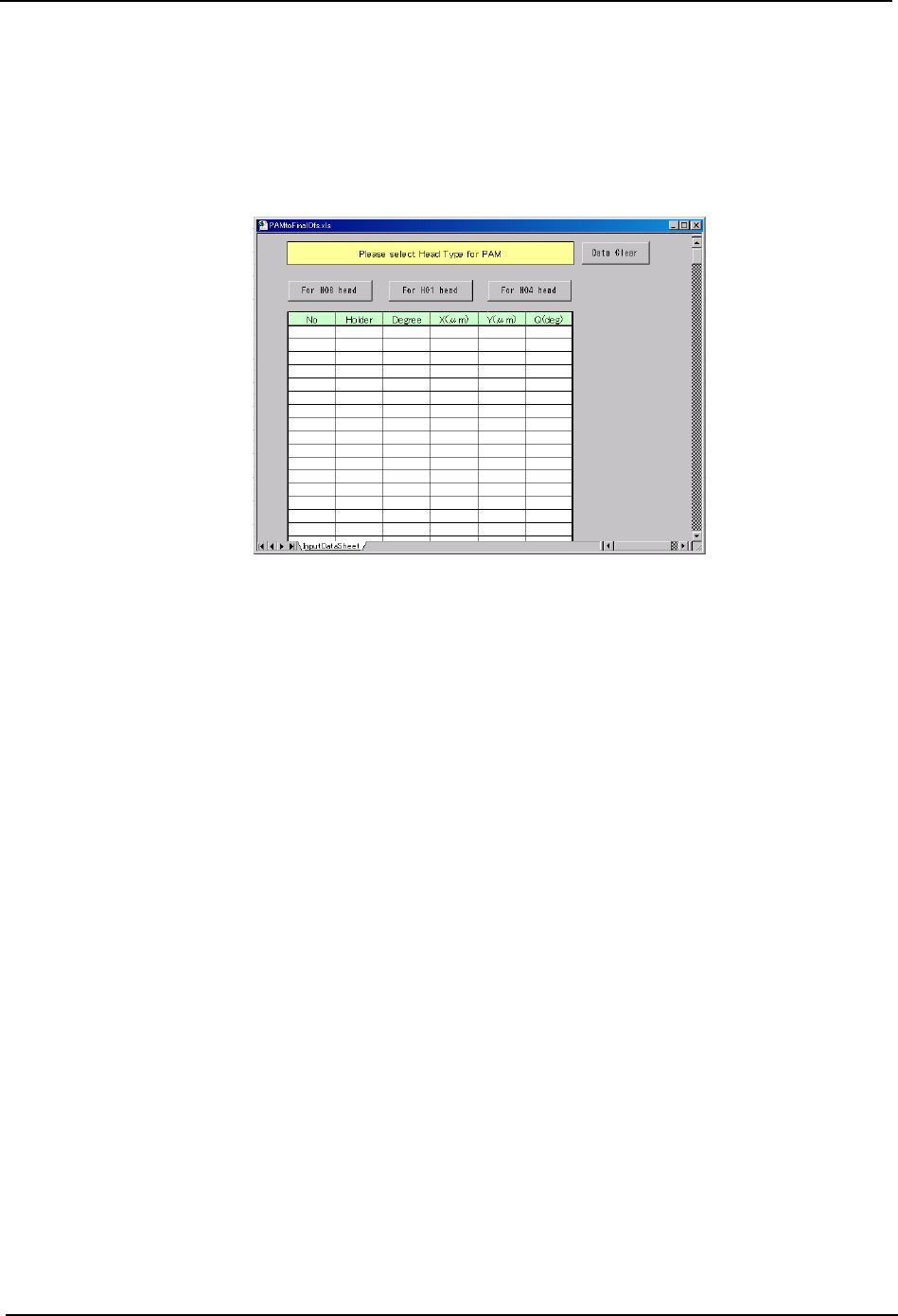

2. 运算开始按键以贴装头种类显示。请选择编辑的贴装头的种类。显示出 「打开文件」。
3. 请指定下载的 PAM 测定结果数据。
4. 请单击 「打开」。
5. 「到矩阵板 ...」的对话框显示出以后，单击 「是」，在下一个信息上请单击 「OK」。
6. PAM 测定结果被加载、运算后显示出。
7. 请单击 「H**final offset」快捷标记。这个快捷是在取得 PAM 测定结果时被创建。
8. 按下 「全部文件输出」（开始执行 PAM 时）或者 「一半文件输出」（将 PAM 用其模组执
行 2 次以上时）按键，输出结果文件。
9. 请在确认文件输出信息上单击「是」。文本文件输出后纪录文件名和保存处，单击「OK」。
a. H08 贴装头时：「H08_*********** （日期）.txt」
b. H01 贴装头时：「H01_*********** （日期）.txt」
备注 ) 是初次测定时，按下 「全部文件输出」。已经有补正值，在进行第 2 次以后的测定时，请按下
「一半文件输出」。
10.将输出的文本文件变换为二进制形式。请使用收存在机器应用程序 CD-ROM 中名为
「AsciiToBinV*.**」的变换工具。
a. ＜ cd-rom drive ＞ :￥NXT￥Tool￥AsciiToBinV*.**.exe
备注 ) 变换工具＜主驱动器＞ : 在￥programFiles￥文件夹中如果有「AsciiTobin.exe」名称的复制
件时，这个程序当 PAM excel 快捷的输出按键被单击时自动地启动。
11.单击 「...」后参考所生成的文本文件并选择后，显示出 「打开」对话框。
12.请选择结束生成的文件，单击 「打开」对话框。
13.从 「Head Type」的下拉式列表框中选择模组搭载的贴装头的种类。
14.请输入模组搭载的贴装头的串行号。
NXTOPE144E
