AV131
主机系统
2.2 元件数据下载
D79HCC-52-100-A0
2.2-2
议定书
条件
可作为标准进行使用。
只有 ONLINE 模式为有效。
接收 EOP (∗) 后，直到 ‘A2’ 为止正常结束时，数据一直有效。
(下载异常结束后，数据消失。)
指定了与存储器内相同的程序、异常结束后，也将删除存储器内的程序。
下载量超过程序的登录个数时，传送 ‘A4E00’ 后结束。
如果在运转过程中下载执行程序，则回送 ‘A4E00’。
接收到 EOP 后，当 ‘D0’传送过来时，回送 ‘A4E01’。

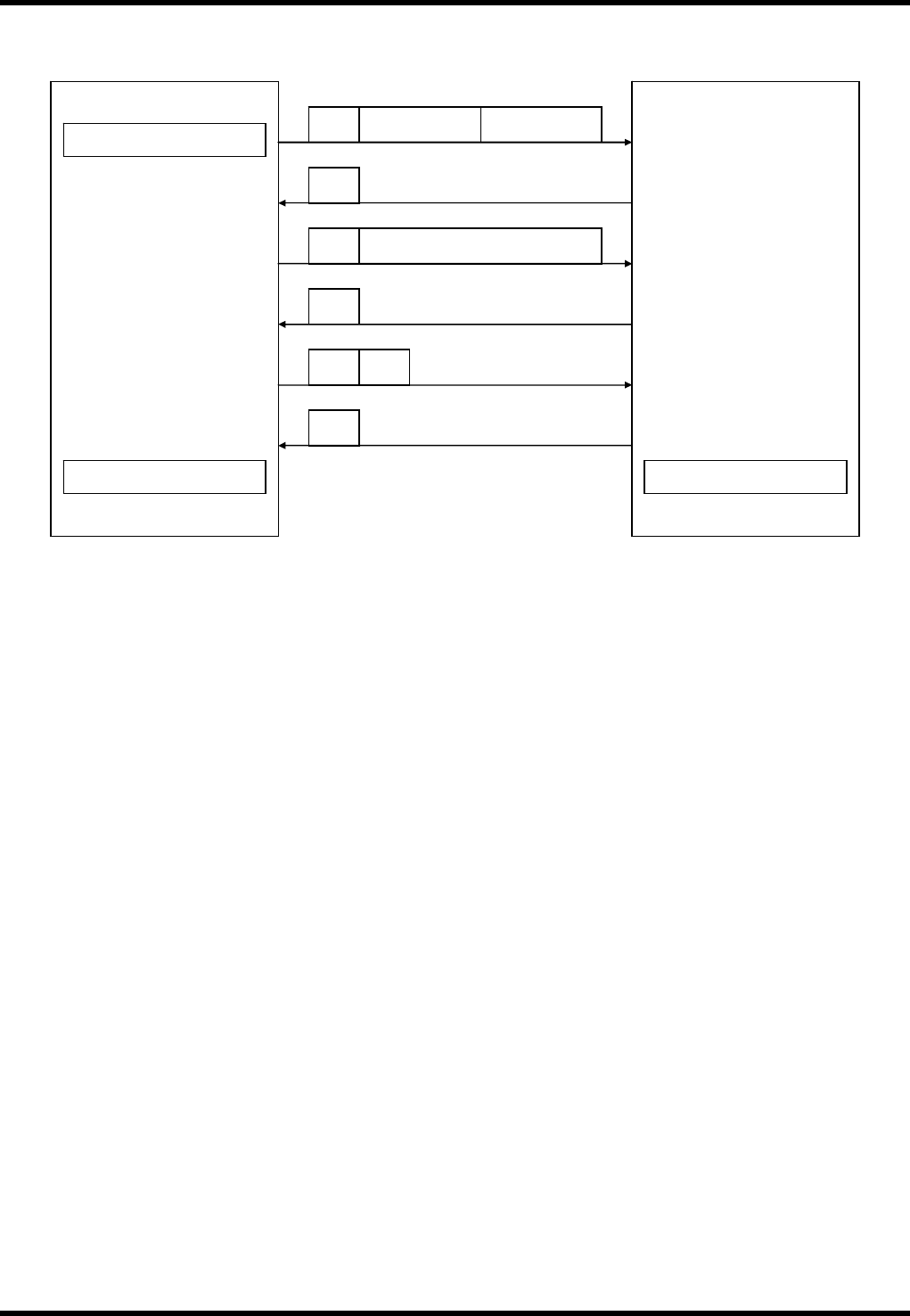

开始下载
主机
NEXT 要求
设备
C0U
管理 No.3 位 名称 12 字符
∗
送信结束 接收结束
编制目录
A0
D0
元件数据
A0
D0
元件数据
A0
D0
元件数据
A0
A2
AV131
主机系统
2.3 基板数据下载
D79HCC-52-120-A0
2.3-1
2.3. 基板数据下载
D79HCC-52-120-A0
2.3.1 基板数据下载
详细数据
1) – 1
C0C∗ ~ ∗
1
No.
类别
Max.
位数
输入范围 省略 可变 内容
1
程序名称
15
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
特殊字符
× {
如果存在有效字符以外的字符时
回送 ‘A4E01’
1) – 2
D0XnnnnnnYnnnnnnHnnnnnn
1 2 3
No.
类别
Max.
位数
输入范围 省略 可变 内容
1
基板尺寸 X
6 0 ~ 999999 { {
只有+方向
μm
2
基板尺寸 Y
6 0 ~ 999999 { {
只有+方向
μm
3
基准孔间距
6 0 ~ 999999 { {
只有+方向
μm
=注意=
省略数据后，将仍旧当作前面的数据。
当超出 Max. 位数时，前起至 Max. 位数部分的数据为有效。
出现不能判断的字符时，就忽略其后续的数值。
AV131
主机系统
2.3 基板数据下载
D79HCC-52-120-A0
2.3-2
议定书
条件
自动宽度调整有效，可以使用。
只有 ONLINE 模式为有效。
接收 EOP (∗) 后，直到‘A2’ 为止正常结束时，数据一直有效。
(下载异常结束后，数据消失。)
指定了与存储器内相同的程序、异常结束后，也将删除存储器内的程序。
如果在运转过程中下载执行程序，回送 ‘A4E00’。
开始下载
主机
NEXT 要求
设备
基板数据
A0
∗
NC 数据传送
NC 数据传送
NEXT 要求
送信结束 接收结束
编制目录
将接收到的 NC 数据收藏
在 RAM 中
A0
A0
D0
D0
C0C
管理 No.3 位 名称 12 字符
