AV131
主机系统
3. 程序上载
D79HCC-53-000-A0
3-2
D79HCC-53-000-A0
3. 程序上载
AV131
主机系统
3.1 NC 数据上载
D79HCC-53-010-A0
3.1-1
3.1. NC 数据上载
D79HCC-53-010-A0
3.1.1 NC 数据上载
如果以设备为中心考虑的话，当主机向设备传送 C1 指令后，设备就成为内部的 NC 数据的送信模式，从开始
的步骤起，一次次分别按 1 个步骤的量向主机传送 NC 数据。
详细数据
No.
类别
Max.
位数
输入范围 省略 可变 内容
1
程序管理 No.
15
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
特殊字符
{ {
可以省略
但第 1 个字符是必要的
将主机传送来的程序名称与设备内部的名称进行比较，如果一致，则将 NC 程序数据回送。
1) -1
D0Nnnnn / nGnMnnnTnnnX (±)nnnnnnY (±)nnnnnn
1 2 3 4 5 6 7
Znnn
V(±)nnnnn W (±)nnnnn C∗∗∗∗∗∗∗∗
8 9 10 11
No.
类别
Max.
位数
输出范围 省略 可变 内容
1
步骤 No.
4 0001 ~ 2003 × {
超过 3 步骤，是因为附加了原点
复归步骤和最终 M0T0 步骤、
EOP 的缘故。
2
跳过指令
1 0 ~ 9 { {
3
原点复归指令
1 0 ~ 1 { {
附加原点复归步骤，是因为要与
旧机器进行互换的缘故。
4
插入指令
3 001 ~ 999 { {
== 详细情况请参照 ‘转换表’
5
补正･旋转指令
3
001 ～ 999
{ {
== 详细情况请参照 ‘转换表’
6
X 坐标
7
±0 ~ ±999999
{ {
Max.位数包括 ±
1 / 100 mm
7
Y 坐标
7
±0 ~ ±999999
{ {
Max.位数包括 ±
1 / 100 mm
8
Z 轴编号
3 0 ~ 121 { {
Z121 为跳线
9
V 数据
6 0 ~ 999999 { {
未使用
1
STX C 1
字符数
ETX
校验和
P
程序名称
15 个字符 (可省略)
STX D 0
字符数
ETX
校验和
N 1 G 1 Z 2
1) -1
AV131
主机系统
3.1 NC 数据上载
D79HCC-53-010-A0
3.1-2
No.
类别
Max.
位数
输出范围 省略 可变 内容
10
插入间距数据
6 0 ~ 999999 { {
± 是为了与符合格式，本来是只
有+方向的。
Max.位数包括 ±
1 / 100mm
11
回路 No.
8
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
{ {
位数不满 8 位时，用空白填补。
议定书
条件
可作为标准进行使用。
只有 ONLINE 模式有效。
指定了存储器内不存在的程序时，回送 ‘A4E00’。
对原点复归的步骤 (GIT4 数据) 和最终附加 M0T0 的步骤进行输出。
从主机接收到 ‘A2’ 后结束。

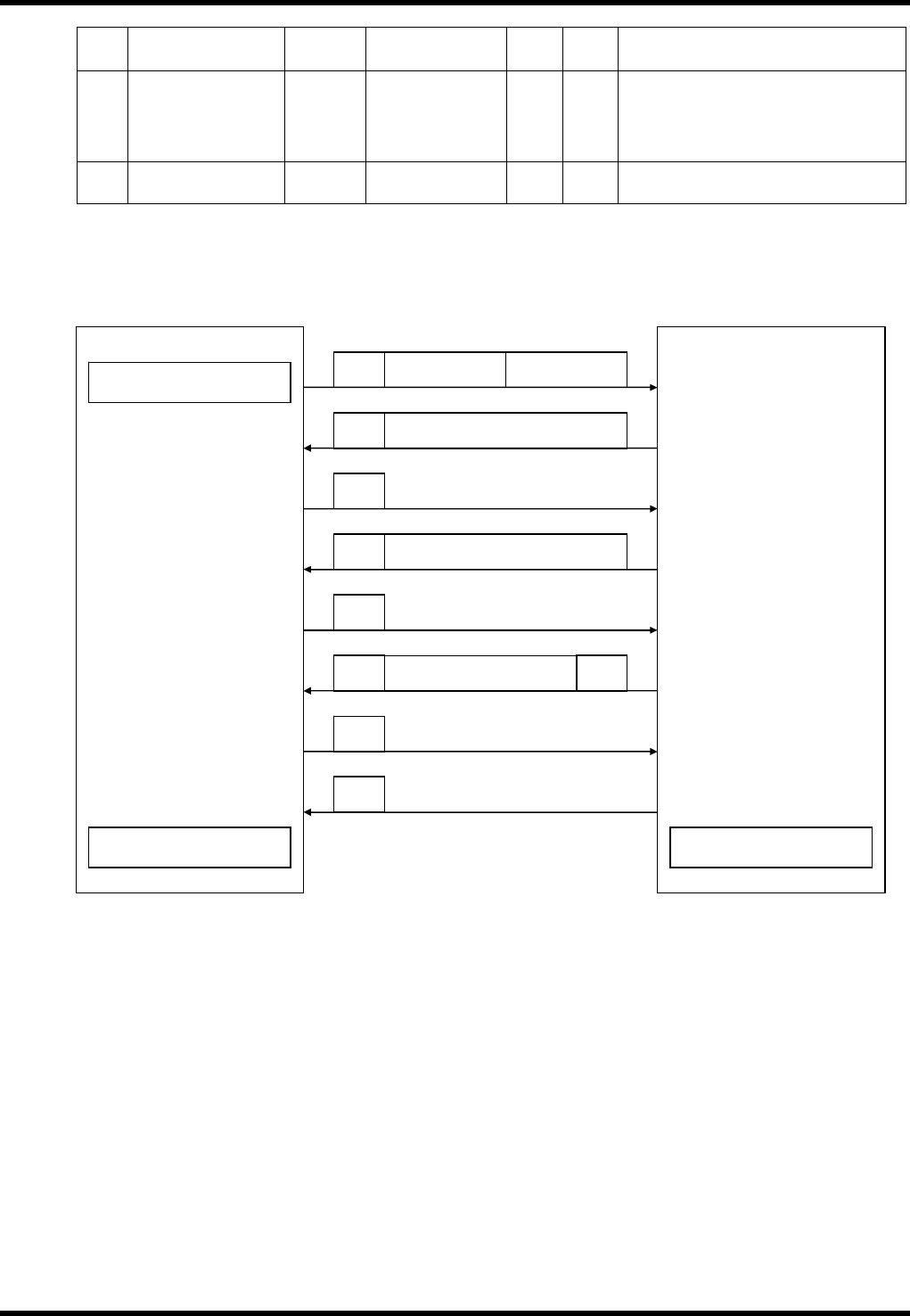

开始上载
主机
NC 数据送出
设备
NC 数据
C1P
管理 No.3 位 名称 12 字符
EOP 数据送出
NC 数据
步骤 No.
∗
NEXT 要求
NEXT 要求
NC 数据送出
接收结束 送信结束
D0
D0
D0
A0
A0
A0
A2
