AV131 主机系统 3.2 元件数 据上载 D79HCC-53-110- A0 3.2- 1 3.2. 元件数据上载 D79HCC-53- 110-A0 3.2. 1 元件数据上载 如果以设备为中 心考虑的话， 当主机向设备 传送 C1 指令后，设 备成为内部的 元件数据送信 模式，从开始 的步 骤起，一次次分 别按 1 个步骤的量向主 机传送元件数 据。  详细数据 No. 类别 Max. 位数 输入范围 省略 可变 内容 1 程…

100%1 / 104
AV131
主机系统
3.1 NC 数据上载
D79HCC-53-010-A0
3.1-2
No.
类别
Max.
位数
输出范围 省略 可变 内容
10
插入间距数据
6 0 ~ 999999 { {
± 是为了与符合格式，本来是只
有+方向的。
Max.位数包括 ±
1 / 100mm
11
回路 No.
8
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
{ {
位数不满 8 位时，用空白填补。
议定书
条件
可作为标准进行使用。
只有 ONLINE 模式有效。
指定了存储器内不存在的程序时，回送 ‘A4E00’。
对原点复归的步骤 (GIT4 数据) 和最终附加 M0T0 的步骤进行输出。
从主机接收到 ‘A2’ 后结束。

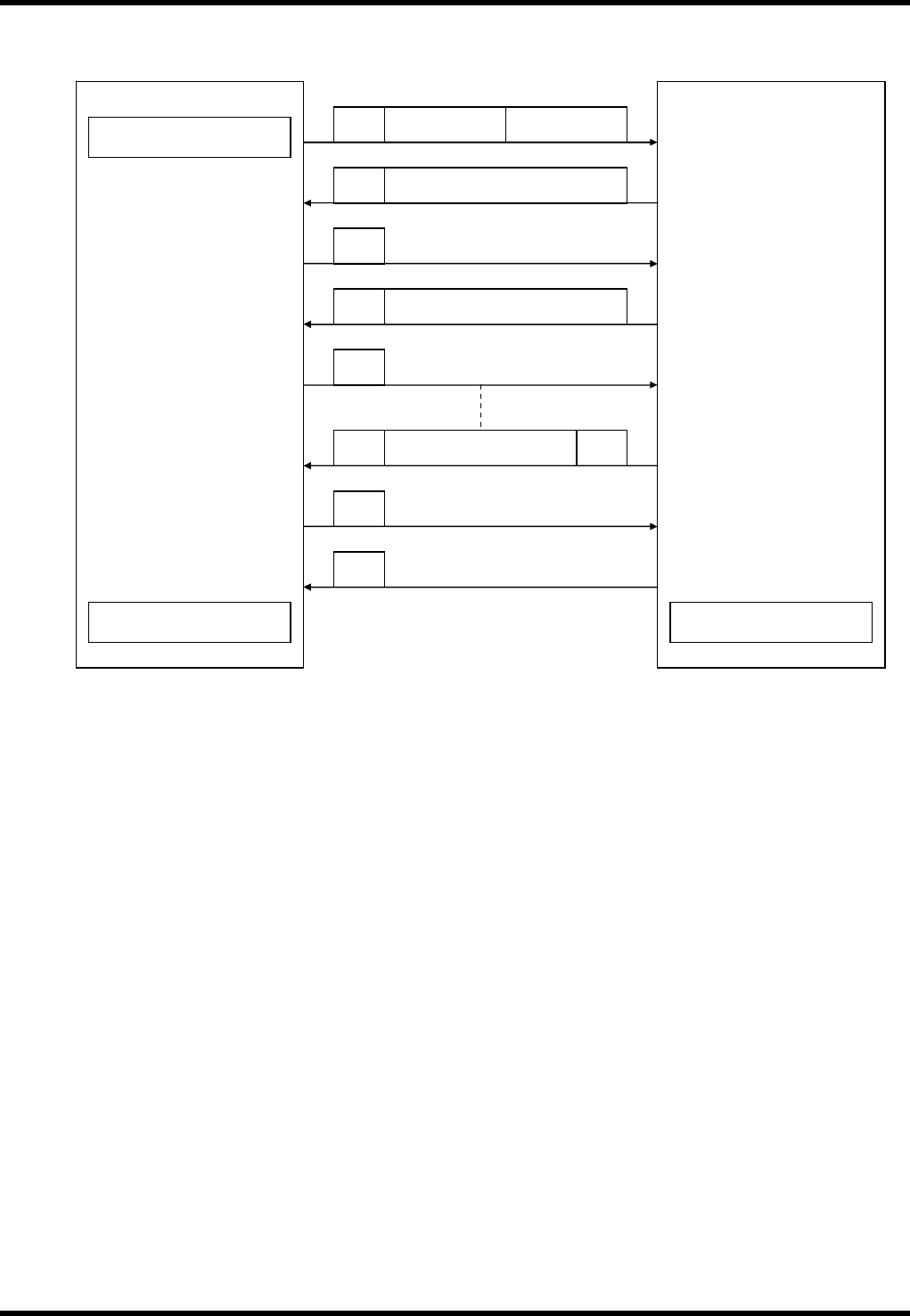

开始上载
主机
NC 数据送出
设备
NC 数据
C1P
管理 No.3 位 名称 12 字符
EOP 数据送出
NC 数据
步骤 No.
∗
NEXT 要求
NEXT 要求
NC 数据送出
接收结束 送信结束
D0
D0
D0
A0
A0
A0
A2
AV131
主机系统
3.2 元件数据上载
D79HCC-53-110-A0
3.2-1
3.2. 元件数据上载
D79HCC-53-110-A0
3.2.1 元件数据上载
如果以设备为中心考虑的话，当主机向设备传送 C1 指令后，设备成为内部的元件数据送信模式，从开始的步
骤起，一次次分别按 1 个步骤的量向主机传送元件数据。
详细数据
No.
类别
Max.
位数
输入范围 省略 可变 内容
1
程序管理 No.
15
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
特殊字符
{ {
可以省略
但第 1 个字符是必要的
将主机传送来的程序名称和设备内部的名称进行比较，如果一致，则将 NC 程序数据回送。
1) -1
D0ZnnnP∗ ~ ∗BnnnLnnnCnSnnn
1 2 3 4 5 6
No.
类别
Max.
位数
输出范围 省略 可变 内容
1
Z 轴编号
4 001 ~ 122 × {
Z=122 附加在 EOP 步骤
数据到 Z121 为止
2
元件名称
16
‘0’ ~ ‘9’
‘A’ ~ ‘Z’
× {
NULL 时，输出 16 个空白字符
3
元件厚度
3 000 ~ 999 × {
1 / 100 mm 单位
4
引线线径
3 000 ~ 999 × {
1 / 100 mm 单位
5
夹头切换
1 0 ~ 3 × {
0=26 mm、1= 52mm、2=26 mm
中心式、3= 52 mm 中心式
6
备用料架
3 000 ~ 120 × {
Z121 为跳线，因此，输出范围到
Z120 为止。
STX D 0
字符数
ETX
校验和
Z x x x S x
1) -1
x x
1
STX C 1
字符数
ETX
校验和
U
程序管理 No.
15 个字符 (可省略)
‘U’ 和 ‘D’ 也可使用
AV131
主机系统
3.2 元件数据上载
D79HCC-53-110-A0
3.2-2
议定书
条件
可作为标准进行使用。
只有 ONLINE 模式为有效。
指定了存储器内不存在的程序时，回送 ‘A4E00’。
从主机接收到 ‘A2’ 后结束。
开始上载
主机
元件数据送出
设备
元件数据
C1U
管理 No.3 位 名称 12 字符
元件数据
NEXT 要求
NEXT 要求
元件数据送出
EOP 数据送出
料架 No.
∗
接收结束 送信结束
D0
D0
D0
A0
A0
A0
A2
