AV131
主机系统
3.8 旋转夹头信息上载
D79HCC-53-160-A0
3.8-1
3.8. 旋转夹头信息上载
D79HCC-53-160-A0
3.8.1 旋转夹头信息上载
如果以设备为中心考虑的话，当主机向设备传送 C1 指令后，设备就成为内部的旋转夹头信息送信模式，从开
始的料架起，一次次分别按 1 个料架的量向主机传送旋转夹头信息。
详细数据
1) -1
C1Rnnn
1
No.
类别
Max.
位数
输入范围 省略 可变 内容
1
总指定
3 000 ~ 900 × {
=000 : 副总指定
(上载后无删除)
=900 : 基础总指定
(上载后删除)
(≠900 为副总指定)
1) -2
D0SDnnnn / nn / nn nn : nn
1 2 3 4 5 6
No.
类别
Max.
位数
输入范围 省略 固定 内容
1
收集开始
日期时间
2 × {
生产信息收集开始日期时间输出
指令
2
公历
4 1991 ~ 2nnn × {
应对 2000 年的
3
月
2 01 ~ 12 × {
4
日
2 01 ~ 31 × {
5
时
2 00 ~ 23 × {
6
分
2 00 ~ 59 × {
STX
C 1 R x
字符数
ETX
1
x x
校验和
‘R’ 或 ‘N’ 也可使用
AV131
主机系统
3.8 旋转夹头信息上载
D79HCC-53-160-A0
3.8-2
1) -3
D0EDnnnn / nn / nn nn : nn
1 2 3 4 5 6
No.
类别
Max.
位数
输入范围 省略 固定 内容
1
收集结束
日期时间
2 × {
生产信息收集结束日期时间输出
指令
2
公历
4 1991 ~ 2nnn × {
与 2000 年对应
3
月
2 01 ~ 12 × {
4
日
2 01 ~ 31 × {
5
时
2 00 ~ 23 × {
6
分
2 00 ~ 59 × {
1) -4
D0HnTnnnnnnnnnnEnnnnnnnnnnInnnnnnnnnn
1 2 3 4 5
Pnnnnnnnnnn
RnnnnnnWn
6 7 8
No.
类别
Max.
位数
输入范围 省略 固定 内容
1
26mm 夹头
指令
1 × {
26mm 旋转夹头信息输出指令
2
夹头 No.
1 1 ~ 4 × {
3
元件夹送次数
10 0 ~ 999999999 × {
4
插入错误数量
10 0 ~ 999999999 × {
5
插入点数
10 0 ~ 999999999 × {
6
元件清除次数
10 0 ~ 999999999 × {
7
插入率
6 0 ~ 100000 × {
单位：1 / 1000 %
8
维护警告
1 0 ~ 1 × {
0=插入率 99.01 以上
0=插入率 99.00 以下
1) -5
D0FnTnnnnnnnnnnEnnnnnnnnnnInnnnnnnnnn
1 2 3 4 5
PnnnnnnnnnnRnnnnnnWn
6 7 8
No.
类别
Max.
位数
输入范围 省略 固定 内容
1
52mm 夹头
指令
1 × {
52mm 旋转夹头信息的输出指令
2
夹头 No.
1 1 ~ 4 × {
3
元件夹送次数
10 0 ~ 999999999 × {
4
插入错误数量
10 0 ~ 999999999 × {
5
插入点数
10 0 ~ 999999999 × {
6
元件清除次数
10 0 ~ 999999999 × {
7
插入率
6 0 ~ 100000 × {
单位：1 / 1000 %
8
维护警告
1 0 ~ 1 × {
0 =插入率 99.01 以上
0 =插入率 99.00 以下
AV131
主机系统
3.8 旋转夹头信息上载
D79HCC-53-160-A0
3.8-3

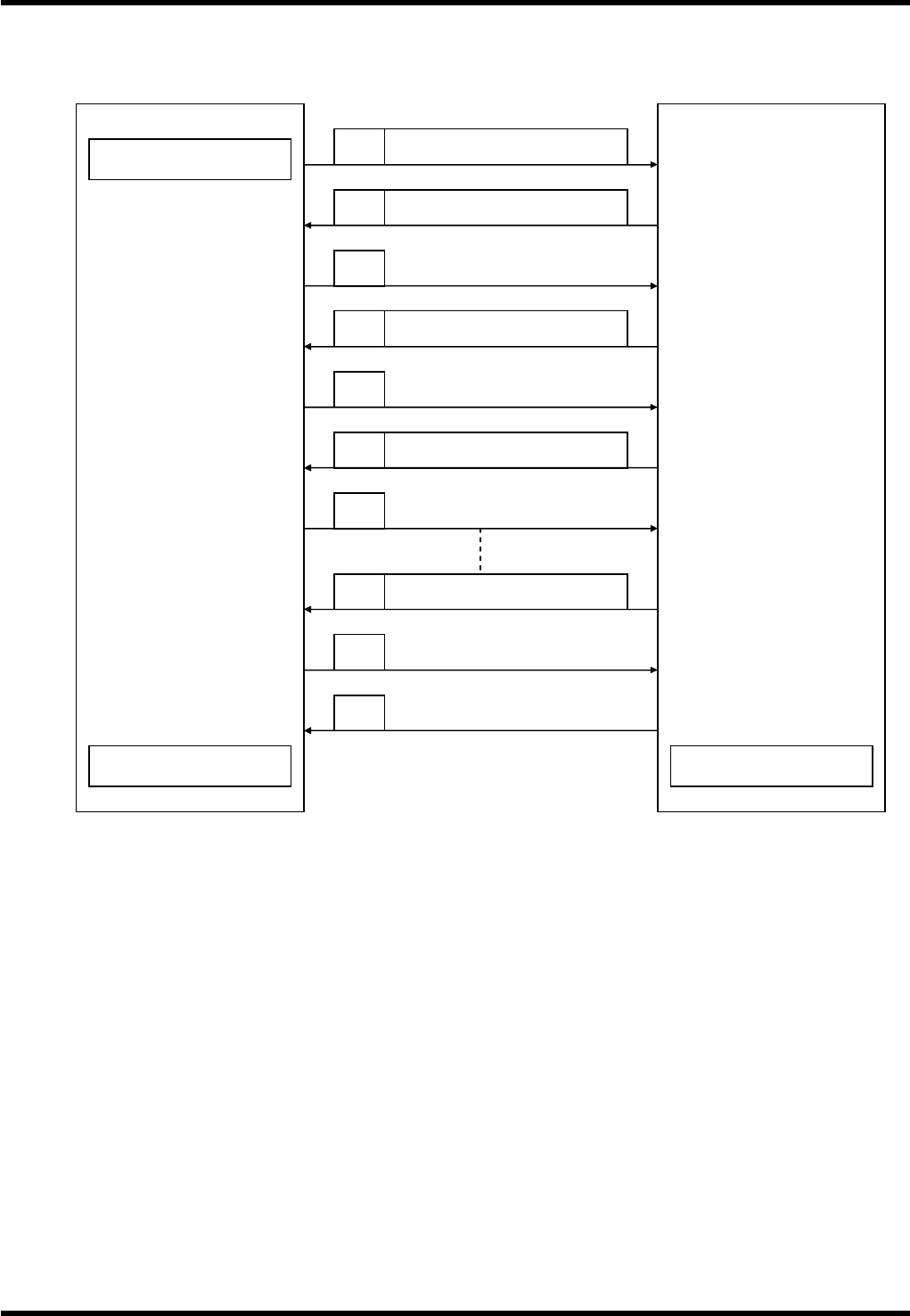

议定书
条件
只有 ONLINE 模式有效。
从主机接收到 ‘A2’ 后结束。
开始上载
主机
旋转夹头
信息送出
设备
收集开始日期时间
收集结束日期时间
NEXT 要求
∗
接收结束 送信结束
C1R
总指定
旋转夹头信息数据
旋转夹头
信息送出
旋转夹头
信息送出
NEXT 要求
NEXT 要求
EOP 数据送出
D0
A0
D0
A0
A0
A0
A2
D0
D0
