AV131
主机系统
5.2 R 指令: R0,R1,R2,R3
D79HCC-5E-020-A0
5.2-1
5.2. R 指令: R0,R1,R2,R3
D79HCC-5E-020-A0
R (实时) 指令的作用是,将设备生产运转过程中时时刻刻发生的情况变化通知给主机,一般用于远程控制、
者生产管理信息的收集。不过,当主机仅用于传送 NC 数据时,此时若收到 R 指令信号则会发生问题,因此,
正如‘1.1.6 数据传送模式的切换 所述,可以使用选择开关使得 R 指令不会发生。
5.2.1 生产数量信息 : R0
R0 指令用于在设备根据远程控制指令开始动作后,对其运转时间进行统计等。R0 指令有以下 4 种。
数据详情
1.
1. CT
在停止模式为 “CONT” NC 程序执行 EOP 骤结束时发生。
因此与停止模式无关、均为在最终插入步骤,发生错误时仅在 “CONT” 模式下重新起动时发生本信号。
通常用于 PCB 产枚数的计数
2. EP
仅在停止模式为 “EOP” 、或 “1BLOCK” NC 程序执行 EOP 步骤结束时发生。
因此,当最终插入步骤发生错误时,在以 “EOP” 或者 “1BLOCK” 新起动之前,本信号都不会发生。
此信号可用于结束生产。此时R0CT 不会输出。
3. BDGD
在带有不良标记感应功能的机型上,执行插入动作之前,会通过不良标记传感器确认一下基板是否可以插
入。
确认结果为可以插入时,本信号发生。
4. BDNG
在带有不良标记感应功能的机型上,当确认结果显示该基板为禁止插入的基板时,本信号发生。
STX
字符数
ETX
1 ~ 4
R 0
校验和
AV131
主机系统
5.2 R 指令: R0,R1,R2,R3
D79HCC-5E-020-A0
5.2-2

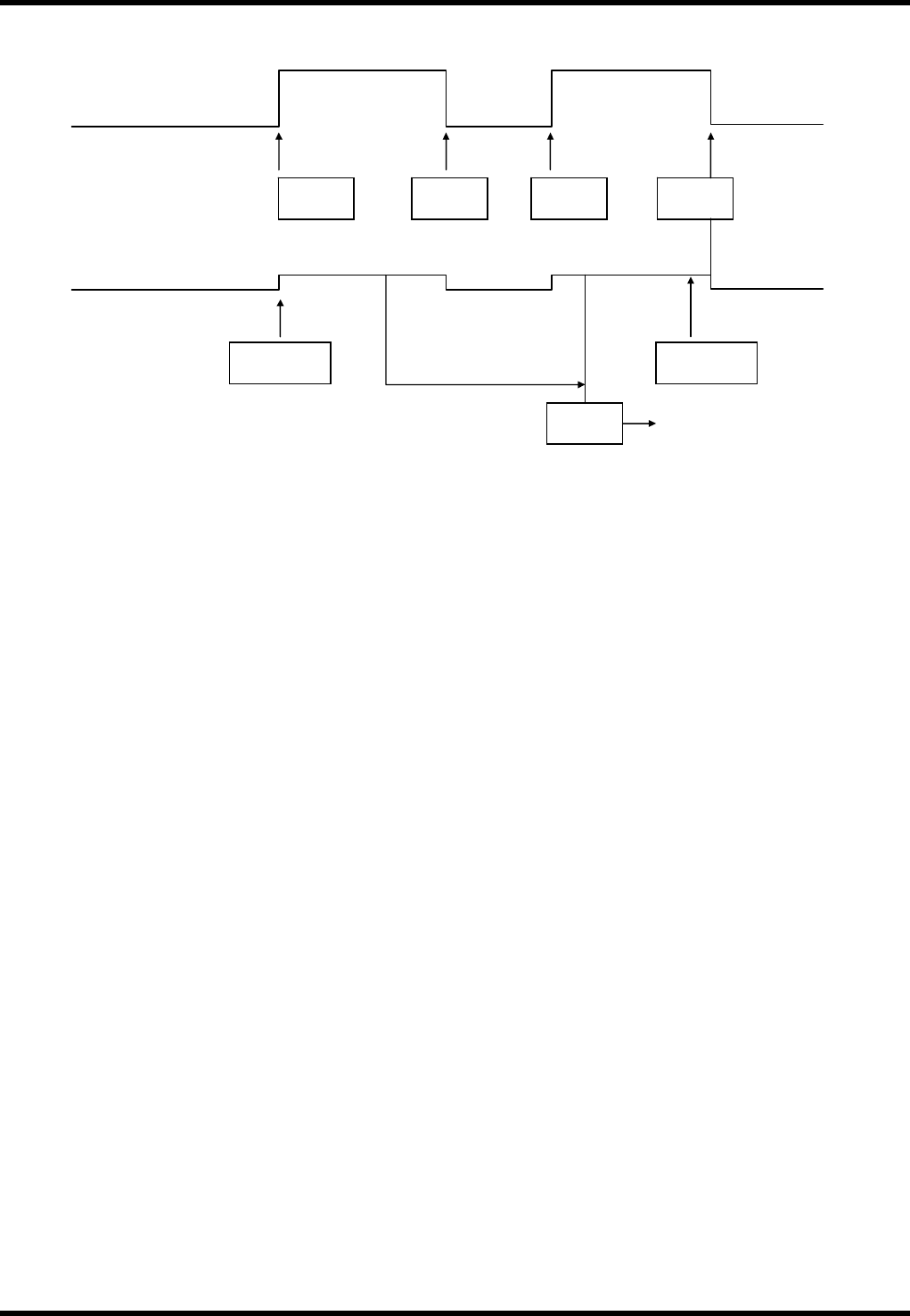

指令输出例
条件
可作为另售品使用。
只有 ON LINE 模式时有效。
生产时的时间统
设备
(CONT动作)
R1ST
EOP 停止指令
PCB生产枚数计数
<EOP>
<EOP> EOP 模式指定
EOP 停止
插入错误重新起
R2E01 R1ST R0EP
C5STCT C5SPEP
R0CT
AV131
主机系统
5.2 R 指令: R0,R1,R2,R3
D79HCC-5E-020-A0
5.2-3
5.2.2 动作模式信息 : R1
R1 指令的作用在于,当操作员或者主机对设备上的操作开关进行积极操作时,向主计算机报告这一信息。
详细数据
2.
1. OL FL
是用于向主机报告设备的操作模式是在线 (OL)模式、或脱线 (FL) 模式的指令。在设备主操作盘上的操
作模式切换开关被切换、或者在电源接通之后马上发生
2. ES
当设备因紧急停止而被断电时,根据 ES 开关的接点输入情况,R1ES 指令被输出。
3. ST
此指令的作用是,因主操作盘上的 “OPERATION START” 被按下、或者收到主机发出的 C5ST 指令后
设备起动时,将这一信息报告给主计算机。因此,此指令在设备开始运转时发生。
重新起动之时,此信号也将输出。
4. SP
当设备在错误监控器指示灯处于未亮灯状态下停止时,本指令发生。
具体而言,即为最终插入步骤以外的 1 步骤动作的正常停止。
NC 程序的步骤为 “EOP” 之时,本指令不发生,输出的 R0EP 指令。
EOP 停止模式下停止时,输出的将是 R0EP 指令,因此需要注意。
5. PS
PCB 被搬送至上料器导轨上的前头时,P 板检测 2LS 变为 ON由于此 LS 变为 ON (P 板被正确设
置在上料器导轨上时) 的起动动作 ,本指令发生。需要注意的是,应确认在向设备输入 C5ST 的起动之
前,此 R1PS 指令应输入至主机。
6. RE
当操作员按下主操作盘上的OPERATION RESET” 时、或者主机执行了 C5RE 指令时,本指令信号发
生。
7.
PW
NC 程序执行 G1T4 命令时,X-Y-Z 轴进行原点复归,PCB 被上料至 X-Y 工作台上,时若上料器导轨的
先头无 PCB (亦即在这之前 R1PS 指令未发),即进入 PCB 的到达等待状态。此状态下本指令发生。
同样,当下料器导轨上的 PCB 因下料器存储器已满而不能搬出时,此时也不能进行 PCB 上料,这种状态
下本信号也将输出。
8. PE
上述 R1PW 指令的状态被解除后,本指令发生。
亦即在 R1PW 发生、然后 PCB 上料开始后,本指令发生。
9. OC
当主机发出 C5UP 指令 (P 板排出指令) 时,XY 轴将开始原点复位动作,本指令的作用即在于向主计算
机报告原点复位动作已经完成
10. UP
当主机发出 C5UP 指令时,XY 工作台内的 P 板将被排出。处于上料动作的 P 板排出完成后,本指令向主
机报告 C5UP 动作已经完成。
STX
字符数
R 1
ETX
1 ~ 21
校验和
