2.9.2 A főkapcsoló ki van kapcsolva - az automata a hálózatról le van kapcsolva
Az automata csekély maradványfeszültségig az áramellátó fiókban elektromosan energiamentes.
2.9.3 Nyomásviszonyok az automatában a főkapcsoló kikapcsolása után
A főkapcsoló kikapcsolásakor (1. poz. a 2.9 - 1. ábrán, 101. oldal)vagy az automata hálózati ellá-
tás szünetelése esetén a sűrített levegőt adagoló egység elektromos vezérlésű főszelepe (1. poz.
2.8 - 1
ábrán, a 100 oldalon). A nyomás 5 másodpercen belül 0 MPa (0 bar) értékre csökken.
Szerkezeti csoport Feszültség
Kapocsmező X100
Kapcsok L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Szerviz csatlakozóaljzat X102
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
F1 biztonsági kismegszakító
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Főkapcsoló Q1
Kapcsok L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Főkapcsoló Q1
Kapcsok a trafóegységen T1, T2, T3 0 V~
Áramellátó fiók
(lásd Maradékfeszültségek és kisülési idők a főkapcsoló lekapcsolása után
, 97. oldal)
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.10 Az automata elzárása és a figyelmeztető táblák felhelyezése
105
2.10 Az automata elzárása és a figyelmeztető táblák felhe-
lyezése
2.10.1 Feladat és cél
Mielőtt az automatán karbantartási vagy szervizelési munkákat végezne bármilyen formában, biz-
tosítsa, hogy azt ne kapcsolják újra, ehhez megfelelő figyelmeztető táblát kell felhelyezni. Ha szi-
gorúan az alábbiakban leírt eljárási módot követi, ki lehet zárni a sérülésveszélyt.
2
2.10.2 Leírás
Mindig tartsa be az alábbiakban leírt eljárási módot, ha az automatában az energiát fel akarja sza-
badítani, szabályozni akarja vagy szabaddá akarja tenni.
Tájékoztasson erről minden érintett dolgozót.
Az automatát, ill. minden kiegészítő berendezést kapcsoljon le. Ehhez hajtsa végre a normál
lekapcsolási folyamatot:
– Nyomja meg a STOP-gombot.
– Állítsa le a vezérlő számítógépet.
–A főkapcsolóval kapcsolja ki az automatát.
Válassza le az automatát az energiaforrásokról:
– Szakítsa meg a sűrített levegő betáplálását.
– Szakítsa meg a hálózati tápfeszültség-ellátást.
Zárja le a berendezéseket.
– Ahol lehetséges, mindenütt helyezzen el egy lakatot (pl. a motorvédő-kapcsolónál).
UTALÁS
Minimális követelmények
Ez az eljárás tartalmazza azokat a minimális követelményeket, amelyeket az automata
lezárásánál, ill. a figyelmeztető táblák felhelyezésénél a karbantartási és szervizelési
munkák során támasztanak. A szükséges kiegészítő biztonsági intézkedések elvégzé-
sével, hogy a munkát biztonságosan be lehessen fejezni, munkabiztonsági szempontból
a biztonsági megbízottat, a biztonsági bizottságot és az egészségügyi osztályt lehet
megbízni.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.10 Az automata elzárása és a figyelmeztető táblák felhelyezése A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
106
2

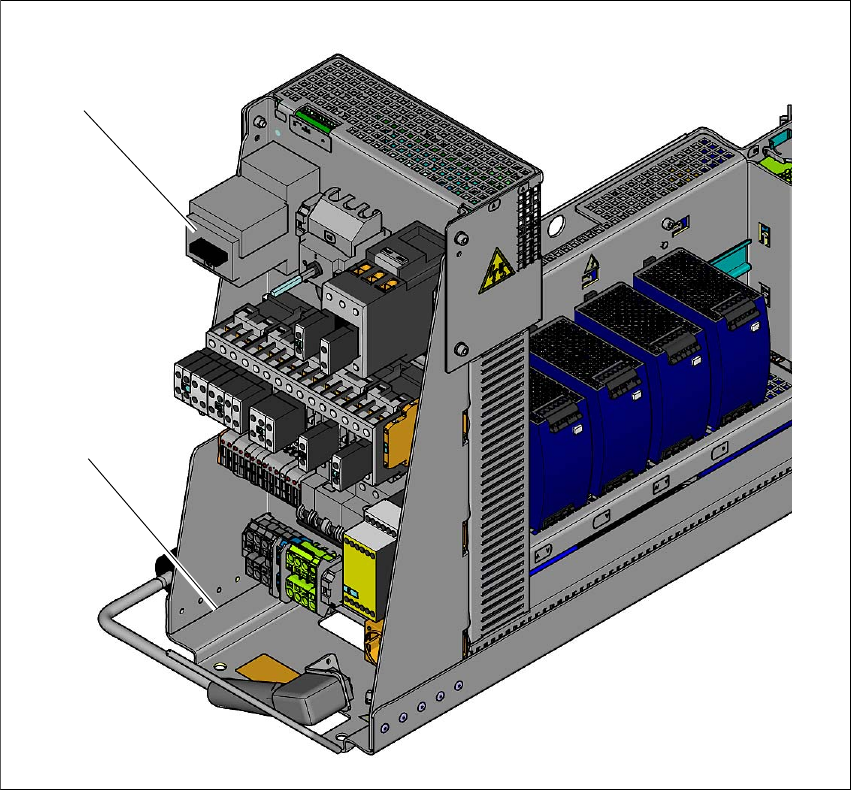

Ábra 2.10 - 1 A motorvédő-kapcsoló helyzete
2
(1) Áramellátás
(2) Motorvédő kapcsoló főkapcsoló funkcióval („hálózati leválasztó berendezés")
Vagy: figyelmeztető táblák felerősítése
Ha lehetséges, zárja le a gépet egy zárral, amit így kell végrehajtani. Mindenesetre vannak
helyzetek, amelyeknél az energia felkapacsolásánál nem lehet zárat felrakni. Ilyen esetekben
a figyelmeztető táblákat a felkapcsolt gépekre kell felrakni, hogy a dolgozók értesüljenek ar-
ról, hogy a gép szervizelési célokra lett felkapcsolva. A táblát biztonságosan kell rögzíteni,
minden oldalról láthatónak kell lennie, és csak az távolíthatja el, aki azt felhelyezte. 2
(2)
(1)
