3.2.4 Sűrített levegő ellátás és sűrített levegő specifikáció
3
Sűrített levegő ellátás
Sűrített levegő csatlakoztatási
értékei
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Üzemi nyomás 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Sűrített levegő csatlakozás R 3/4"-belső menet (csőmenet) 1/2"-tömlőcsatlakozóval
Sűrített levegő fogyasztás
*a
Beültetőfej- konfiguráció Sűrítettlevegőfogyasz-
tás
*b
vákuumszivattyúval
Sűrítettlevegőfogyasz-
tás
vákuumszivattyú nél-
kül
*c
SIPLACE X4i S/X4 S
C&P20/C&P20/C&P20/C&P20
C&P20/C&P20/CPP/CPP
C&P20/C&P20/TH/TH
C&P20/C&P20/CPP_H
*d
/TH
CPP/CPP/CPP/CPP
CPP/CPP/CPP_H/TH
CPP/CPP/TH/TH
CPP/TH/TH/TH
TH/TH/TH/TH
260 Nl/min.
370 Nl/min.
330 Nl/min.
350 Nl/min.
480 Nl/min.
460 Nl/min
440 Nl/min.
420 Nl/min.
400 Nl/min.
990 Nl/min.
720 Nl/min.
680 Nl/min.
700 Nl/min.
480 Nl/min.
460 Nl/min
440 Nl/min.
420 Nl/min.
400 Nl/min.
SIPLACE X4 S micron
C&P20 M/C&P20 M/C&P20 M/C&P20 M
C&P20 M/C&P20 M/CPP/CPP
260 Nl/min.
370 Nl/min.
990 Nl/min.
720 Nl/mi
SIPLACE X4i S micron
C&P20 M/C&P20 M/C&P20 M/C&P20 M
C&P20 M/C&P20 M/CPP/CPP
260 Nl/min.
370 Nl/min.
990 Nl/min.
720 Nl/min.
SIPLACE X3 S
C&P20/C&P20/C&P20
C&P20/C&P20/CPP
C&P20/C&P20/TH
CPP/CPP/CPP
CPP/CPP/TH
CPP/TH/TH
TH/TH/TH
185 Nl/min.
230 Nl/min.
230 Nl/min.
360 Nl/min.
340 Nl/min.
340 Nl/min.
300 Nl/min.
720 Nl/min.
600 Nl/min.
590 Nl/min.
360 Nl/min.
340 Nl/min.
340 Nl/min.
300 Nl/min.
SIPLACE X2 S
C&P20/C&P20
C&P20/CPP
C&P20/TH
CPP/CPP
CPP/TH
TH / TH
130 Nl/min.
185 Nl/min.
165 Nl/min.
240 Nl/min.
220 Nl/min.
200 Nl/min.
480 Nl/min.
360 Nl/min.
340 Nl/min.
240 Nl/min.
220 Nl/min.
200 Nl/min.
A sűrített levegő specifikációja
Részecskenagyság 0,1 µm
Részecskesűrűség 0,1 mg/m³
Legnagyobb olajtartalom
(1. osztály)
Részecskesűrűség 0,01 mg/m³
Nyomás harmatpont
(4. osztály)
Harmatpont + 3°
*)a Átlagos fogyasztási értékek.
*)b Normális atmoszferikus feltételek mellett 20°C hőmérsékleten és 1013 hPa nyomáson.
*)c Opció
*)d CPP_H = Multistar CPP magas szerelési pozícióban
Útmutatás
A sűrítettlevegőfogyasztás értékei a C&P20, C&P 20 M és C&P20 P esetén azonosak.
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.3 Méretek és tömeg
125
3.3 Méretek és tömeg
3.3.1 Műszaki adatok - méretek és súly
3
Hosszúság
*a
Szalaghosszabbítás nélkül és benyúlás elleni védelem nélkül
Szalaghosszabbítás nélkül és benyúlás elleni védelemmel
Szalaghosszabbítással (egyoldali)
Szalaghosszabbítással (kétoldali)
1915 mm
1948 mm
2191 mm
2433 mm
Szélesség
A gépvédelem külső kontúrja
monitorral és billentyűzettel
az alkatrészkocsinál és a „Külső” asztalpozíciónál (fogantyú
behajtva)
az alkatrészkocsinál és a „Külső” asztalpozíciónál (fogantyú
kihajtva)
2647 mm
2940 mm
2890 mm
3640 mm
Az automata magassága (930 mm-es NYÁK-szállítási magasság ese-
tén)
a monitor felső pereméig
2 színű jelzőlámpával
3 színű jelzőlámpával
jelzőlámpa nélkül (csomagolási magasság)
Felhajtott védőburkolatokkal
1630 mm
1852 mm
1893 mm
1658 mm
2120 mm
Az automata szabad magassága
(900 mm NYÁK-szállítási magasság esetén)
(930 mm NYÁK-szállítási magasság esetén)
(950 mm NYÁK-szállítási magasság esetén)
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
Súly
SIPLACE X4i S / X4i S micron (AR-kocsi nélküli gép)
SIPLACE X4i S / X4i S micron (teljes felszereltség, szállítókkal)
SIPLACE X4 S / X4 S micron (AR-kocsi nélküli gép)
SIPLACE X4 S / X4 S micron (teljes felszereltség, szállítókkal)
SIPLACE X3 S (AR-kocsi nélküli gép)
SIPLACE X3 S (teljes felszereltség, szállítókkal)
SIPLACE X2 S (AR-kocsi nélküli gép)
SIPLACE X2 S (teljes felszereltség, szállítókkal)
3.430 kg
4.000 kg
3.430 kg
4.000 kg
3.410 kg
3.970 kg
3.390 kg
3.950 kg
Felállítási felület
*b
5,73 m²
Felületi terhelés
X-Sorozat 4 AR-kocsival X 6,1 kN/m²
A géplábak száma 6
Maximális zajkibocsátás 75 dB (A)
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30% – 75%
(Átlagban 45% alatt, hogy a gépen keletkező
kondenzáció minden esetben kizárt legyen.)
*)a A gépvédelem külső kontúrján mérve.
*)b A gépvédelem külső kontúrján és a billentyűzeten mérve (szalaghosszabbítás nélkül).
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.3 Méretek és tömeg A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
126
3.3.1.1 A méretek áttekintése
3

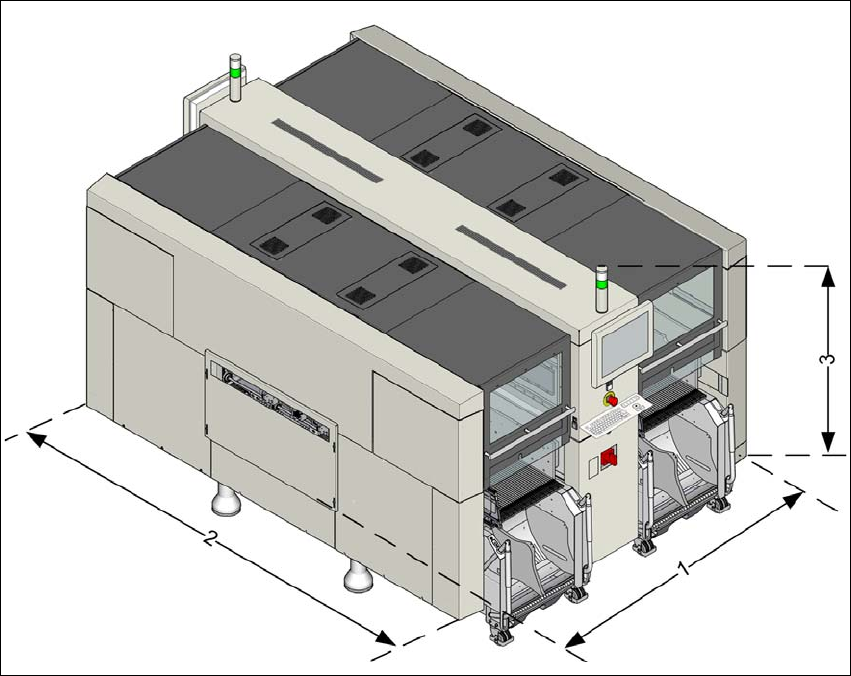

Ábra 3.3 - 1 A méretek áttekintése - Példa SIPLACE X2 S / X3 S / X4 S
Példa:
(1) Hossz = 1948 mm
(2) Szélesség = 2647 mm
(3) Magasság = 1852 mm
