Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.3 Méretek és tömeg
127
3.3.1.2 A felhajtott védőburkolat magassága
3

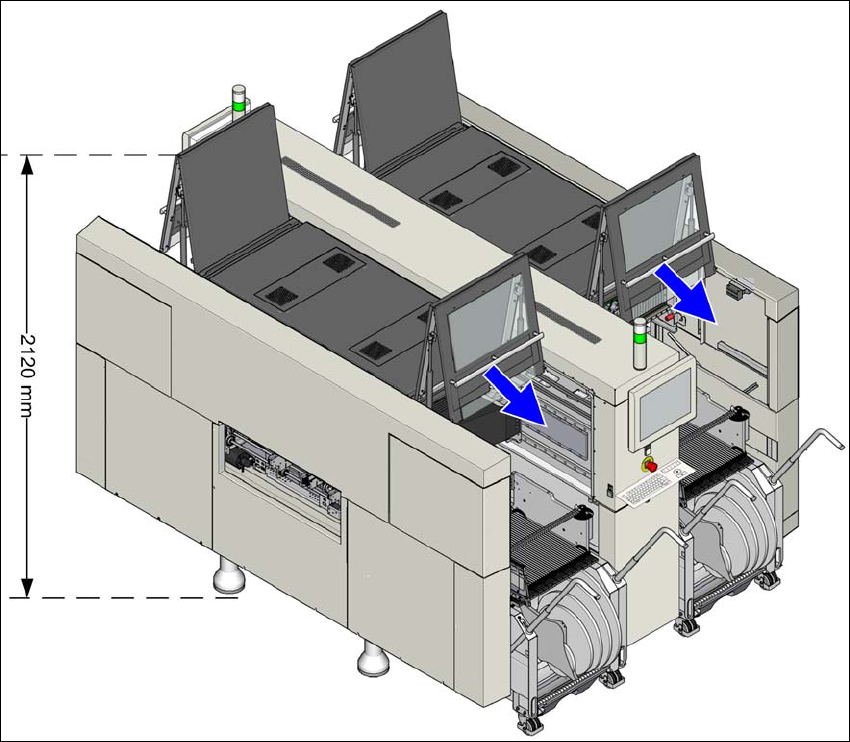

Ábra 3.3 - 2 A felhajtott védőburkolat magassága - méretek mm-ben (példa: SIPLACE X4i S)
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 195 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 225 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 245 mm ± 15 mm
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.3 Méretek és tömeg A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
128
3.3.2 Az AR-kocsik mozgatási sugara
3

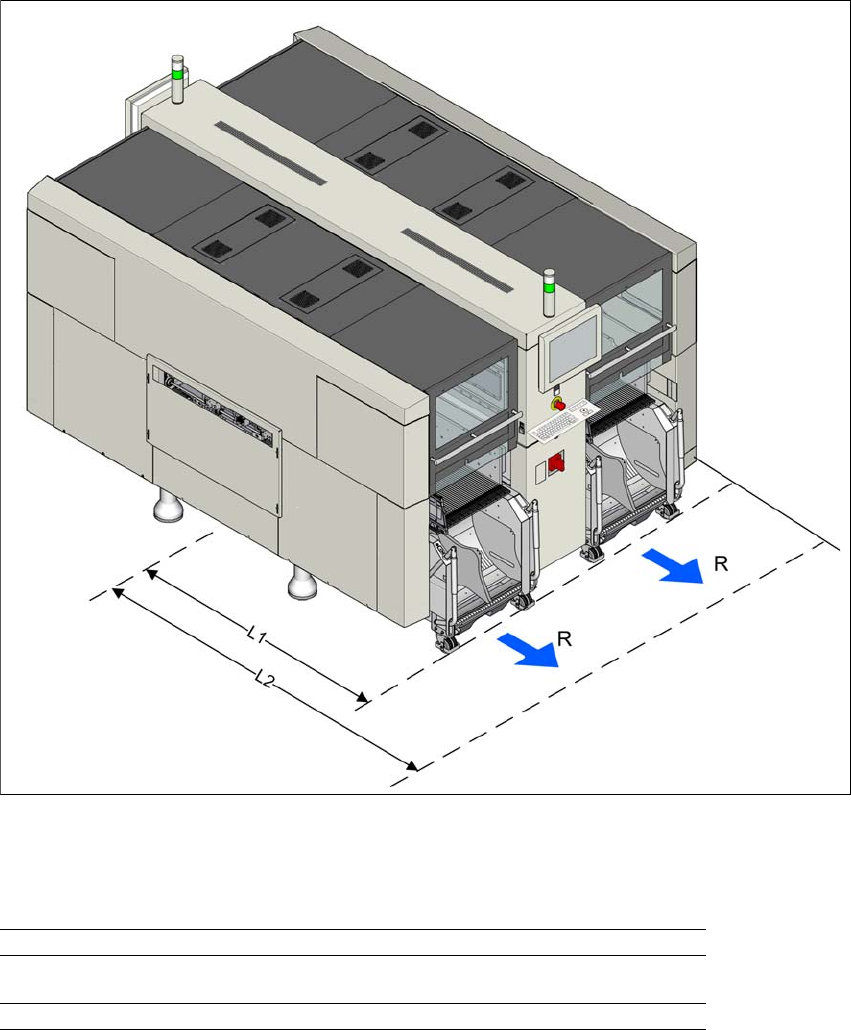

Ábra 3.3 - 3 Az X-Sorozatú automata alkatrészkocsijainak mozgási sugara
Az X-Sorozatú automata alkatrészkocsijainak R mozgatási sugara a következő:
3
3
3
R mozgatási sugár az adott helypozícióban 600 mm
L1 távolság: A gép középvonala és az X alkatrészkocsi
külső pereme között
1470 mm
L2 távolság: Gép közepe a faltól 2070 mm
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.3 Méretek és tömeg
129
3.3.3 Súlypont
3

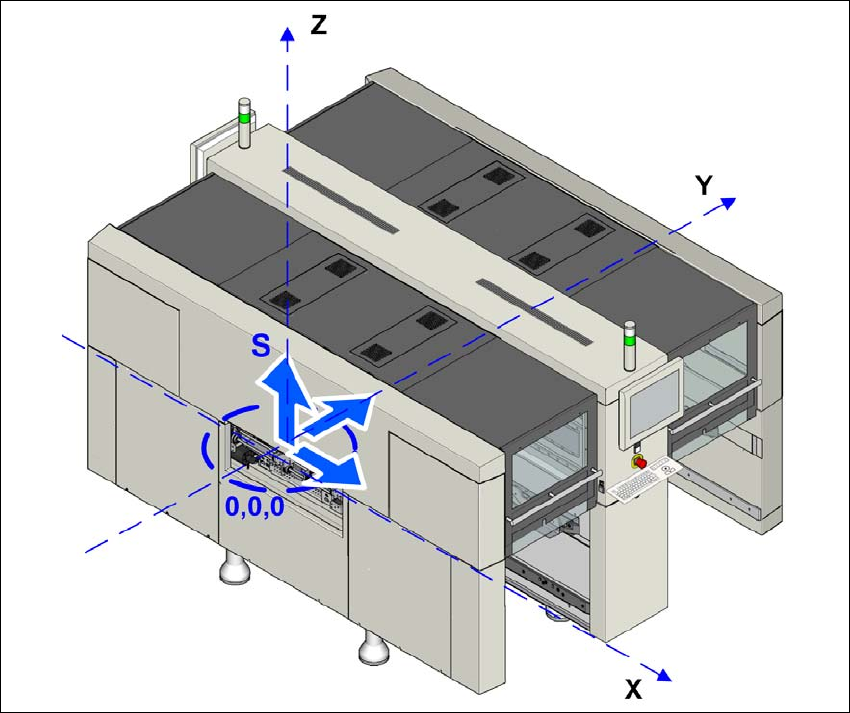

Ábra 3.3 - 4 Súlypont milliméterben (példa: SIPLACE X2 S / X3 S / X4 S)
X-koordináta 0 mm
Y-koordináta 0mm
Z-koordináta 630 mm
Ezek a súlypont-koordináták 900 mm NYÁK-szállítási magasságnál érvényesek az automatára.
