Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.5 Beültet ő fej 139 3.5.3 SIPLACE Sp eedSt ar C&P20 a V ery High Speed beültetés…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
138
3.5.2.2 SIPLACE SpeedStar (C&P20 M) műszaki adatok
3

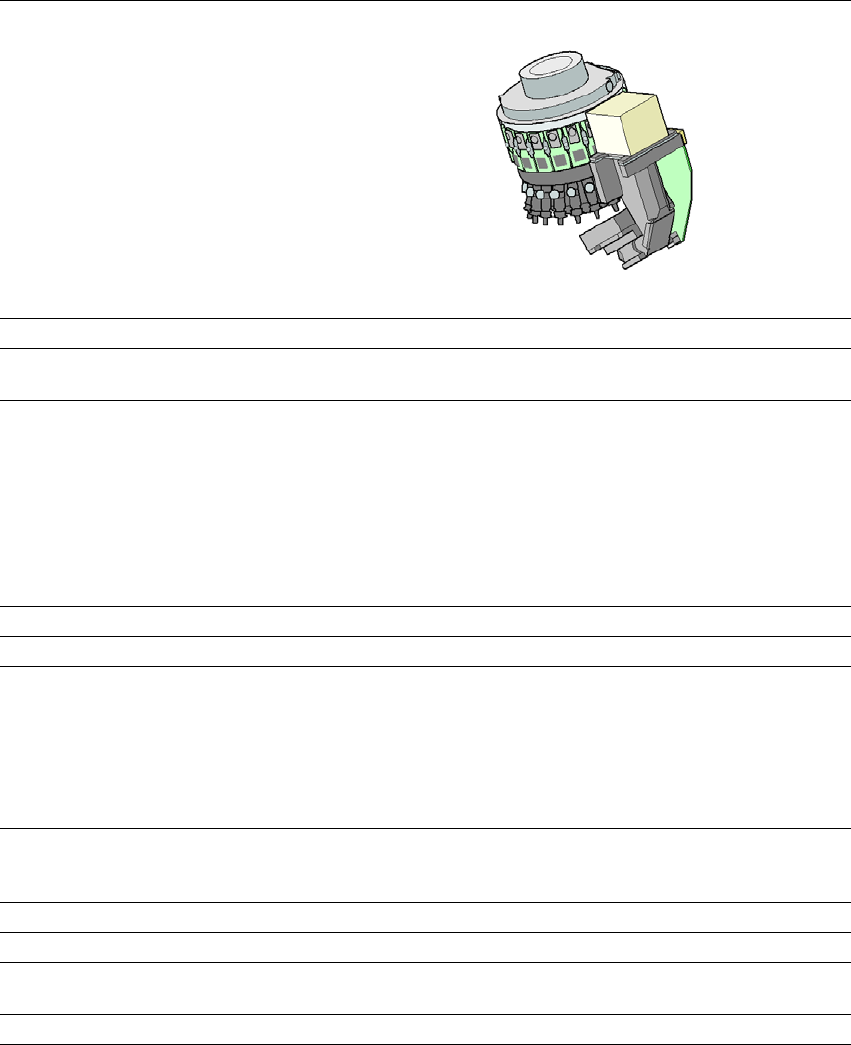

SIPLACE SpeedStar (C&P20 M)
41-es típusú AR-kamerával
AR-Spektrum
*a
*)a Vegye figyelembe, hogy az alkatrészek beültethető spektrumát a csatlakozó felületek geometriája, az ügy-
félspecifikus szabványok, az alkatrészek tokozásának tűrése és az alkatrészek tűrése is befolyásolja.
03015 - 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
AR specifikációk
max. magasság
min. lábraszter
min. lábszélesség
min. gömbraszter
min. gömbátmérő
min. méretek
max. méretek
max. tömeg
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programozható felrakási erő 1,5 - 4,5 N
Pipetta típusok 10xx, 11xx, 12xx
X/Y-pontosság
*b
SIPLACE X4 S micron
„High Precision“ opció nélkül
„High Precision“ opcióval
SIPLACE X4i S micron
*)b A pontossági értékek a gép átvételének keretében kerülnek igazolásra, és megfelelnek a SIPLACE szállítási
és teljesítési terjedelme feltételeinek.
± 25 µm / 3
± 20 µm / 3
± 25 µm / 3
Szögpontosság
SIPLACE X4 S micron
SIPLACE X4i S micron
± 0,5° / 3
± 0,5° / 3
Világítási szintek 5
A világítási szintek beállítási lehetőségei 256
5
Standard funkciók Vákuumérzékelő, erőmérés, NYÁK-domborulat ellenőrzése,
Egyenkénti felfogatás alkatrészenként
Opciók Pipettacserélő, különleges pipetták
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.5 Beültetőfej
139
3.5.3 SIPLACE SpeedStar C&P20 a Very High Speed beültetéshez
3
3

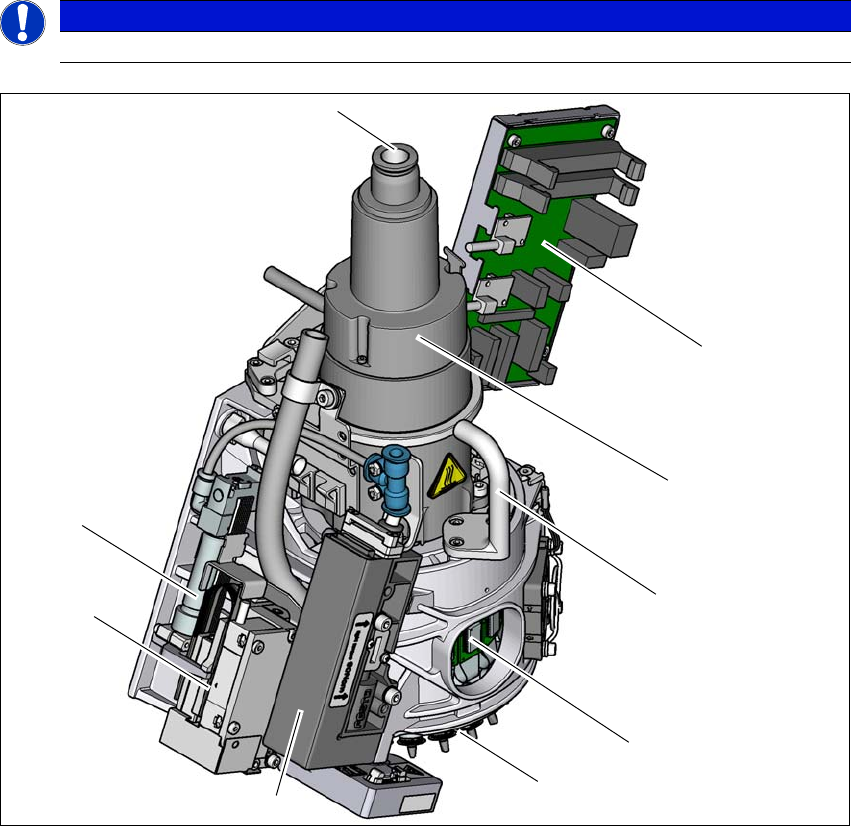

Ábra 3.5 - 5 SIPLACE C&P20 P - áttekintés
(1) Az elvételi-/beültető és tartókörök 20 Venturi-fúvókájának sűrített levegő csatlakozása
(2) "Vákuumérzékelő tartókör" áramköri lap
(3) Csillagmotor
(4) Fogantyú
(5) DP-meghajtás, 20 hajtómű
(6) Csillag 20 pipettával
(7) Nyomásszabályzó szelep
(8) Z-motor (lineáris motor)
(9) Visszaállítóhenger
UTALÁS
A SR.707.1 jelű szoftververziótól áll rendelkezésre
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
140
3.5.3.1 Leírás
A SIPLACE SpeedStar (C&P20 P) a Collect&Place elv alapján működik, azaz egy cikluson belül
húsz alkatrészt visz el a beültetőfej. Az alkatrész-érzékelő megvizsgálja a beültetési / átvételi he-
lyen, hogy fogott-e meg alkatrészt a pipetta. A beültetési pozícióig tartó úton megtörténik az alkat-
részek optikai központosítása és a szükséges beültetési helyzetbe forgatása. Azután
levegőbefúvás segítségével lágyan és pozícióhelyesen leteszi őket a nyomtatott áramköri lapra.
A C&P20 P beültetőfejjel lehetségessé vált a beültetési teljesítmény tovább növelése. A C&P20
P fej kompakt felépítése nagyon rövid ciklusidőket tesz lehetővé. Emellett a csillagtengely ferdén
áll a nyomtatott áramkör síkjához képest. Ezzel a geometriával a szegmensek kisebb helyen ren-
dezhetők el.
Az AR-kamera továbbra is a C&P20 P fejbe van integrálva. Ez a külső központosító kamerákhoz
képest járulékos utakat takarít meg. Ezen felül minden szegmens saját DP-meghajtással rendel-
kezik a pipetta forgatásához. A pipettákat ezért többé nem egyetlen fejállomás forgatja be a meg-
felelő helyzetbe. Bármikor és egymástól függetlenül forgathatók beültetési helyzetbe.
Minden szegmens saját vákuumelőállítóval rendelkezik. Ezáltal a vákuum és a levegőbefúvás
közötti átkapcsolási idők jelentős mértékben lerövidülhettek. Ezen felül a tartókörben minden
egyes pipettára vákuumellenőrzés végezhető.
A szegmensek Z-hajtása lineáris motorral és lineáris útmérő rendszerrel valósul meg, ennek kö-
szönhetően rendkívül pontos. Az elviteli / beültetési pozícióban a szegmenseket a Z-hajtás füg-
gőleges irányba, lefelé illetve felfelé mozdítja el.
