3.5.4 A selejtalkatrész gyűjtőtartály érzékelője
A selejtalkatrészek gyűjtőtartályának érzékelője felügyeli, hogy a tartály megfelelően helyezkedik-
e el a tartójában.
– Ha a selejtalkatrészek gyűjtőtartályát nem megfelelően helyezték be, az automata nem indít-
ható.
– Ha a selejtalkatrészek gyűjtőtartálya a feldolgozási folyamat közben kiugrik a tartójából, az
automata a fej ütközések elkerülése érdekében azonnal leáll.
3.5.5 Vákuumszivattyú
3.5.5.1 Áttekintés
A vákuumszivattyúk az 1. és 4. hely alkatrész-behúzói mögé vannak a gépállványra felszerelve.
3

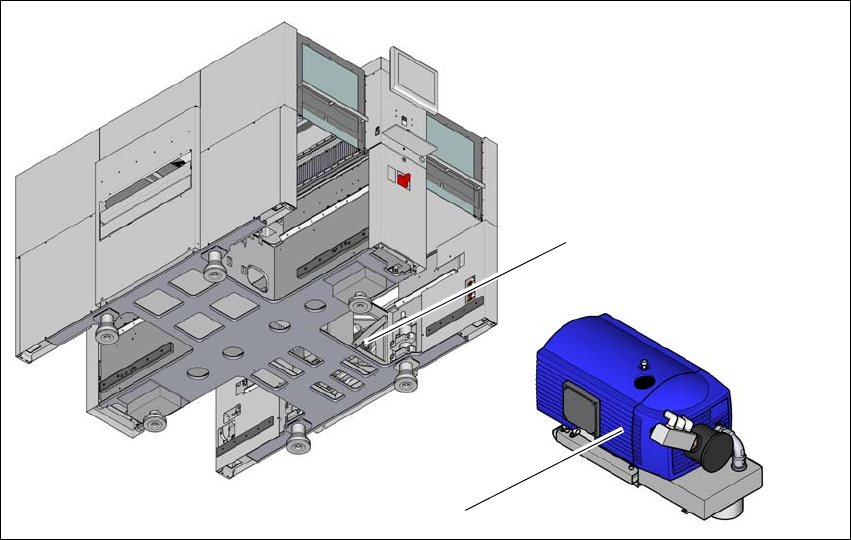

Ábra 3.5 - 6 Áttekintés - vákuumszivattyú
(1) A vákuumszivattyú beépítési helye
(2) Vákuumszivattyú
(1)
(2)
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.5 Beültetőfej
143
3.5.5.2 Biztonsági utasítások a vákuumszivattyúhoz
3
3.5.5.3 Leírás
Minden Collect&Place-fej rendelkezik egy vákuum-előállítóval, amely a tartó- és beültetőkört el-
látja a szükséges vákuummal. A beültető fejek vákuum-előállítói Venturi-elv alapján működnek. A
vákuumszivattyúval kombinálva a SpeedStar (C&P20/M/P) fej sűrítettlevegő fogyasztása jelen-
tősen lecsökken. Egy vákuumszivattyú akár két SpeedStar (C&P20/M/P) fejet képes ellátni. Ebből
kifolyólag legtöbb két vákuumszivattyút lehet alkalmazni (4 x C&P20/M/P esetén). Az üzemi költ-
ségek az energiaköltségek mértékének függvényében csökkennek.
A vákuumszivattyú a géppel együtt kapcsol be és ki. Kikapcsoláskor az állomásszoftver automa-
tikusan egy 6 perces utánfutási időt vesz figyelembe annak érdekében, hogy elkerülje a motor túl-
hevülését.
3
3.5.5.4 Utasítások a karbantartáshoz
Tartsa be a vákuumszivattyú plusz karbantartási utasításait.
Ehhez olvassa a gép karbantartási utasításának erre vonatkozó fejezetét.
FIGYELEM!
Vegye figyelembe a mellékelt üzemeltetési utasításban szereplő biztonsági utasítá-
sokat.
UTALÁS
A sűrített levegő felhasználás értékek a 3.2.4
. fejezetben, 124. oldalon találhatók.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3
Ábra 3.5 - 7 SIPLACE MultiStar - elölnézet, funkciócsoportok 1. rész
(1) Csillag 12 szegmenssel
(2) Szegmens integrált DP-hajtással
(3) Nyomatékmotor a csillaghajtáshoz
(4) Köztes elosztó áramköri lap
(5) Áramköri lap a 12 DP-hajtás vezérléséhez
(6) Az elvételi-/beültető és tartókörök Venturi-fúvókáinak sűrített levegő csatlakozása
