Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.5 Beültet ő fej 145 3 Ábra 3.5 - 8 SIPLACE MultiSt ar - elölnézet, funkciócsoportok …
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3
Ábra 3.5 - 7 SIPLACE MultiStar - elölnézet, funkciócsoportok 1. rész
(1) Csillag 12 szegmenssel
(2) Szegmens integrált DP-hajtással
(3) Nyomatékmotor a csillaghajtáshoz
(4) Köztes elosztó áramköri lap
(5) Áramköri lap a 12 DP-hajtás vezérléséhez
(6) Az elvételi-/beültető és tartókörök Venturi-fúvókáinak sűrített levegő csatlakozása
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.5 Beültetőfej
145
3

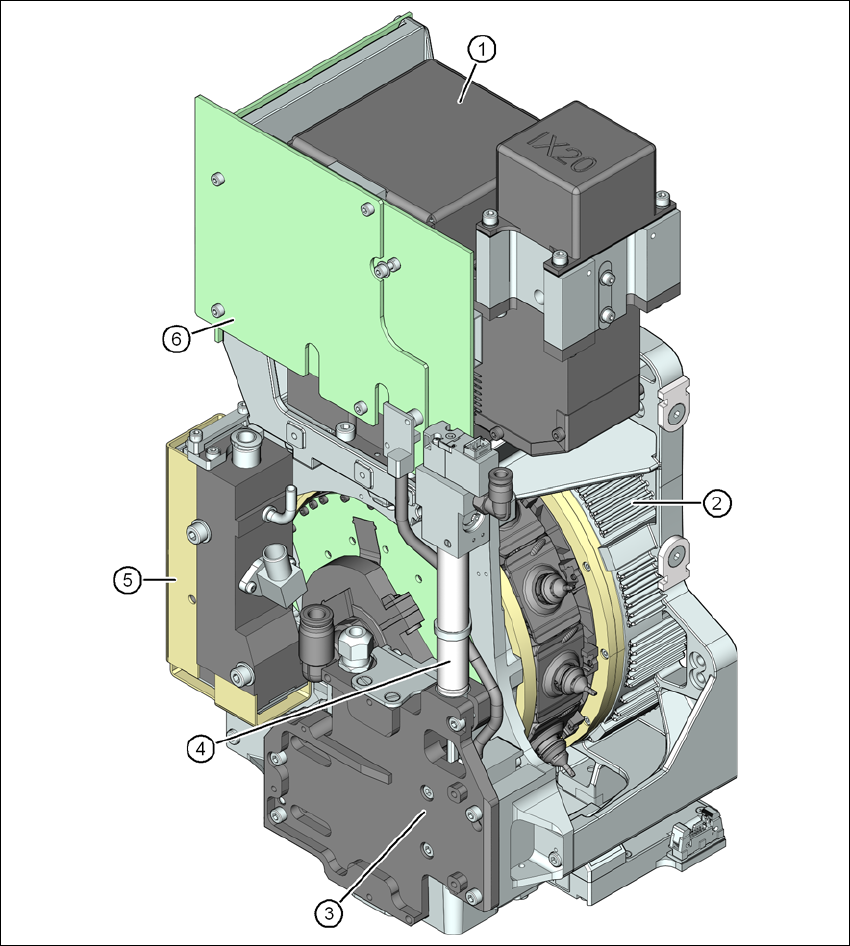

Ábra 3.5 - 8 SIPLACE MultiStar - elölnézet, funkciócsoportok 2. rész
(1) AR-kamera C&P, típus: 30, 27 x 27, digitális
(2) Nyomatékmotor a csillaghajtáshoz
(3) Z-hajtás (lineáris motor)
(4) Visszaállítóhenger
(5) Nyomásszabályzó szelep
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
146
3
Ábra 3.5 - 9 SIPLACE MultiStar - hátulnézet, funkciócsoportok 3. rész
(1) Alkatrészérzékelő
(2) Szerelési pozíció max. 11,5 mm alkatrészmagasságig
(3) Szerelési pozíció max. 6 mm alkatrészmagasságig
