Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.5 Beültet ő fej 151 3.5.6.7 MultiSt ar vegyes üzemmódban teljes forgással Ebben az ü…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
150
3.5.6.6 MultiStar Collect&Place-üzemmódban
Ebben az üzemmódban a MultiStar kisméretű alkatrészeket dolgoz fel.
3
Ábra 3.5 - 10 MultiStar - Collect&Place-üzemmód
K_AR kis alkatrész (lásd 3.5 - 1. táblázat, a 148. oldalon)
Típus: 30 AR-kamera, típus: 30
1 ... 12 a felvett alkatrészek sorrendje
3
Típus: 30
K_AR
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.5 Beültetőfej
151
3.5.6.7 MultiStar vegyes üzemmódban teljes forgással
Ebben az üzemmódban kicsi - közepes méretű alkatrészek feldolgozása történik.
3
Ábra 3.5 - 11 MultiStar - vegyes üzemmód
K_AR kis alkatrész, lásd 3.5 - 1. táblázat, a 148. oldalon
M_AR_1 közepes AR, típus: 1 (lásd 3.5 - 1
. táblázat, a 148. oldalon)
M_AR_2 közepes AR, típus: 2 (lásd 3.5 - 1
. táblázat, a 148. oldalon)
Típus: 30 AR-kamera, típus: 30
Típus: 33 felállított AR-kamera, típus: 33
1 ... 8 a felvett alkatrészek sorrendje
1 ... 12 a felvett alkatrészek sorrendje
3
A CPP-fej szomszédos szegmensei akkor nem tudják felvenni az M_AR_2 típusú alkatrészeket
felvenni, ha a közepes méretű alkatrész, 2 (M_AR_2) típus, átlója hosszabb, mint 39,8 mm .
Típus: 30 Típus: 30
Típus: 33 Típus: 33
K_AR
M_AR_2
M_AR_1
K_AR
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.5 Beültetőfej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
152
3.5.6.8 MultiStar bővített Pick&Place-módban korlátozott forgással
Ebben az üzemmódban a MultiStar a teljes AR-spektrumot be tudja ültetni 01005-től
50 mm x 40 mm-ig. A nagy alkatrészt utoljára veszi fel, optikailag központosítja és első alkatrész-
ként ülteti be.
3

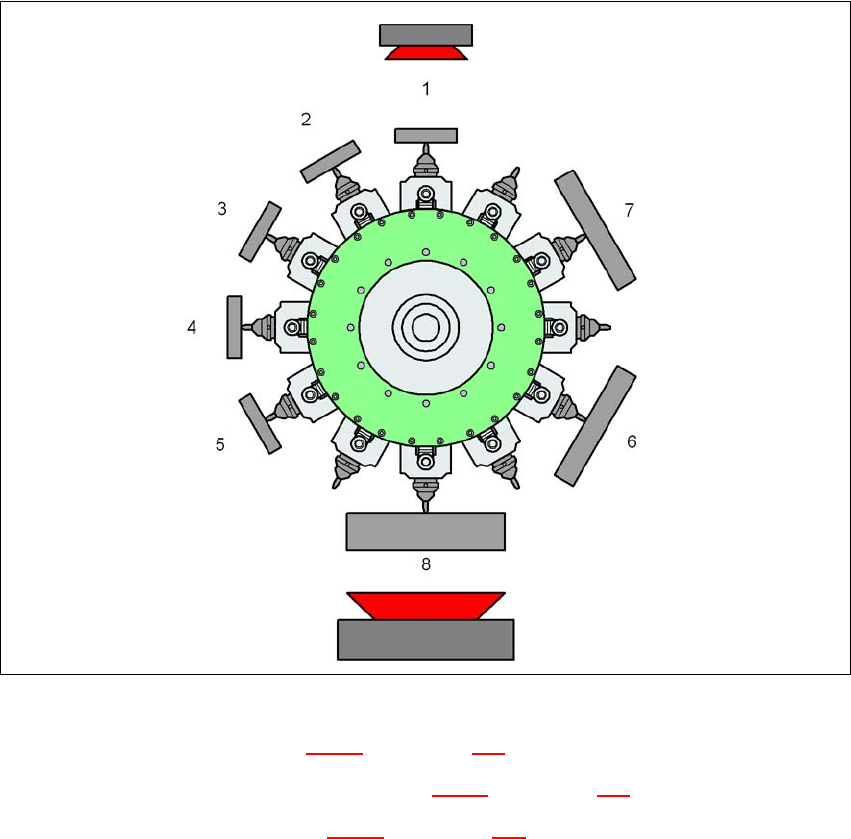

Ábra 3.5 - 12 MultiStar - vegyes üzemmód
K_AR kis alkatrész (lásd 3.5 - 1. táblázat, a 148. oldalon)
M_AR_2 közepes alkatrész, típus: 2 (lásd 3.5 - 1
. táblázat, a 148. oldalon)
G_AR nagy alkatrész (lásd 3.5 - 1
. táblázat, a 148. oldalon)
Típus: 30 AR-kamera, típus: 30
Típus: 33 felállított AR-kamera, típus: 33
1 ... 8 a felvett alkatrészek sorrendje
3
A CPP-fej szomszédos szegmensei akkor nem tudják felvenni az M_AR_2 és a G_AR típusú al-
katrészeket, ha ezen alkatrészek átlója hosszabb, mint 39,8 mm.
Típus: 30
K_AR
G_AR
Típus: 33
M_AR_2
