3.6.2 A SIPLACE X4 S / X4 S micron portálok helyzete
3
Ábra 3.6 - 2 A SIPLACE X4 S / X4 S micron portálok helyzete
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) X-tengely, 2. portál
(4) Y-tengely, 3. portál és 4. portál (takarásban)
(5) X-tengely, 3. portál
(6) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(6)
(4)
(2)
(5)
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.6 Portálrendszer
159
3.6.3 A SIPLACE X3 S portálok helyzete
3
Ábra 3.6 - 3 A SIPLACE X3 S portálok helyzete
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 3. portál (rejtett)
(4) X-tengely, 3. portál
(5) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(5)
(3)
(2)
(4)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.6 Portálrendszer A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
160
3.6.4 A SIPLACE X2 S portálok helyzete
3

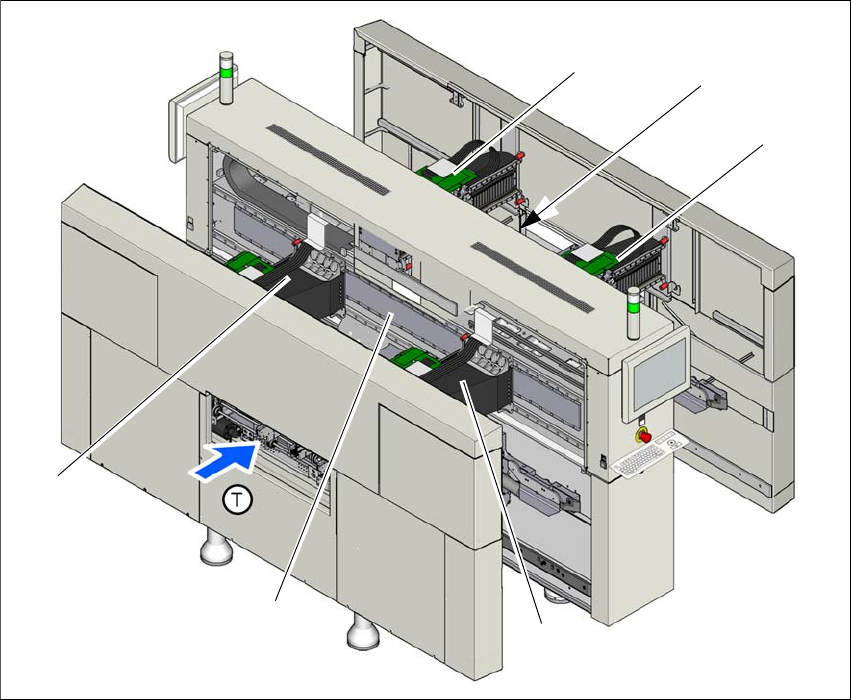

Ábra 3.6 - 4 A SIPLACE X2 S portálok helyzete
(1) Y-tengely, 1. portál
(2) X-tengely, 1. portál
(3) Y-tengely, 2. portál (rejtett)
(4) X-tengely, 2. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(2)
(4)
