3.6.9 Az Y-tengely műszaki adatai SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.10 Az Y-tengely műszaki adatai SIPLACE X4 S micron/X4i S micron
3
Meghajtás Lineáris motor (primer hajtás)
Max. sebesség 2,5 m/s
Útmérő rendszer Lineáris fém mérőléc
Felbontás 1 µm
Meghajtás Lineáris motor (primer hajtás)
Max. sebesség 2,5 m/s
Útmérő rendszer Lineáris fém mérőléc
Felbontás 0,5 µm
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.7 NYÁK szállítórendszer
165
3.7 NYÁK szállítórendszer
3.7.1 Leírás
A NYÁK-szállítószalagok öttagú szállítószalagként vannak kialakítva egyszeres szállítószalaggal,
1. beültető területtel, köztes szállítóval, 2. beültető területtel és kimeneti szállítószalaggal. A be-
meneti szállító, a köztes szállító és a kimeneti szállítószalag pufferzónaként szolgálnak a NYÁK-
ok számára.
A szállítószalagokat kefe nélküli, egyenáramú motorok hajtják meg. Fénysorompók felügyelik és
vezérlik a nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőte-
rületet, és áthaladt a fénysorompón, akkor lefékeződik. A lézer-fénysorompó érzékeli a nyomtatott
áramköri lap pozícióját. Amint a nyomtatott áramköri lap elérte az előírt pozíciót, a szállítószalag
megáll és a nyomtatott áramköri lap az alsó oldala felöl befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimál-
ható a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság kö-
vetkeztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a hajtómotort, amíg a kívánt szélességet el nem éri. A szélességbeállítás
tehát független a többi gépkomponenstől.
A szállítási magasság az automatákon úgy választható ki, hogy azok 900, 930, vagy 950 mm
szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti kommunikáció a SMEMA-porton
vagy az opcionális a Siemens-interfészen keresztül történik.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.7 NYÁK szállítórendszer A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
166
3.7.2 Az egyszeres NYÁK-szállítószalag felépítése
Egyszeres szállításhoz a jobb vagy a bal fix szállítóoldal váltasztható. A fix oldalpanel a specifiká-
ció szerinti pozícióban szerelhető fel.
3

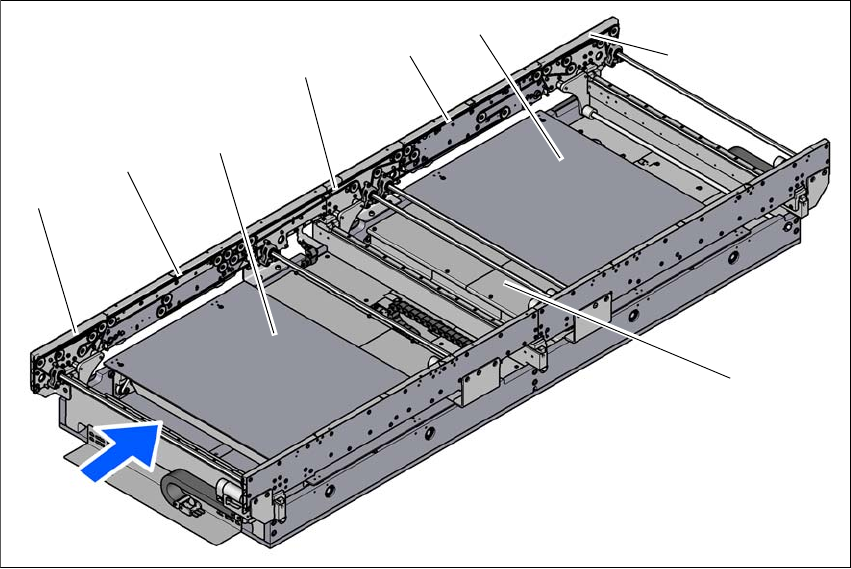

Ábra 3.7 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szalag
(2) 1. feldolgozási szalag
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. feldolgozási szalag
(6) 2. emelőasztal
(7) Kimeneti szalag
(8) Szállítóvezérlés (a burkolat alatt)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
