3.7.5 A nyomtatott áramköri lapgörbület meghatározása
3.7.5.1 NYÁK-görbülés a szállítás alatt

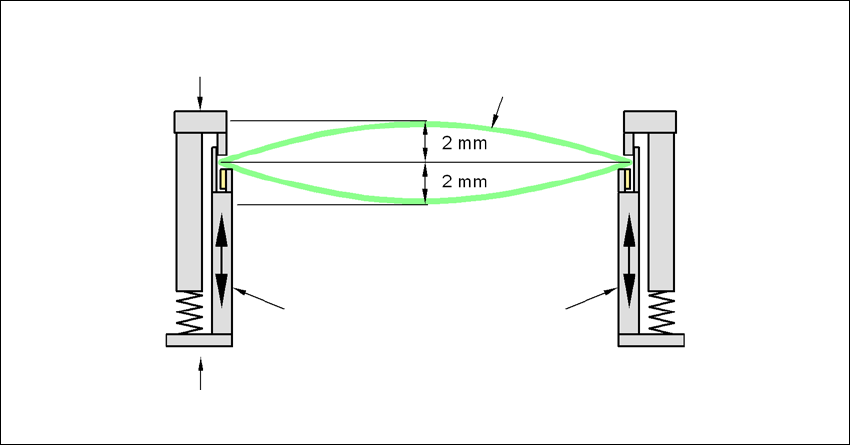

NYÁK-görbülés a szállítási irányra keresztben a NYÁK átlójának max. 1 %-a, de nem több, mint
2 mm
3
Fix szorítóél
Mozgó szorítószerkezet
Áramköri lap
Szállító-oldalpanel
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.7 NYÁK szállítórendszer A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
172

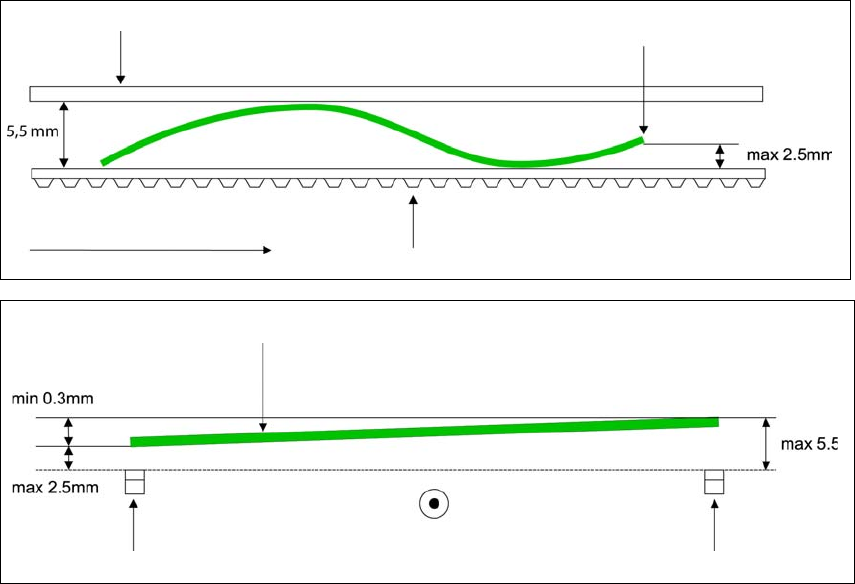

NYÁK-görbülés szállítási irányban + NYÁK-vastagság < 5,5 mm. NYÁK elülső szélének felhajlása
max. 2,5 mm.
3
3
Fix szorítóél
Szállítószíj
NYÁK-szállítási irány
Áramköri lap elülső széle
Áramköri lap elülső széle
Bal oldali szállítószíj
Jobb oldali szállítószíj
NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.7 NYÁK szállítórendszer
173
3.7.5.2 NYÁK-görbülés beültetésnél
2 mm görbülés esetén a helyi továbbító jelek és tintapontok fókuszálásánál a NYÁK közepén
problémák léphetnek fel. A digitális kamera fókusza 2 mm. Minden tűrés figyelembe vétele esetén
ez az érték 1,5 mm-re redukálódik. Ezen túlmenően vegye figyelembe, hogy a görbüléssel csök-
ken a AR-magasság.
3
3
NYÁK-görbülés lefelé max. 0,5 mm
3
Ennek az értéknek az elérésére használjon mágnescsap-alátámasztásokat.
Mozgó szorítószerkezet
Fix szorítóél
Áramköri lap
Szállító-oldalpanel
Áramköri lap
Mágnescsap-
alátámasztás
Mozgó szorítószerkezet
Fix szorítóél
Szállító-oldalpanel
0,5 mm
