3.8 Szemlerendszer
3.8.1 Felépítés
Minden Collect&Place-fejen egy AR-kamera helyezkedik el (lásd: 3.5 - 2. ábra, a 132. oldalon és
3.5 - 8
< /F> ábra, a 145. oldalon). A MultiStar és a TwinStar AR-kamerája, stacioner, P&P (típus:
33) 55 x 45, digitális, a gépkeretre van rögzítve.
Az AR-érzékelő modul segítségével meg lehet határozni
– az alkatrész pontos helyét a pipettán és
– a tokozás geometriáját.
A NYÁK-érzékelő modul állapítja meg a nyomtatott áramköri lapon lévő illesztési jelek segítsé-
gével
– a nyomtatott áramköri lap helyét,
– elfordulási szögét
– és a nyomtatott áramköri lap késleltetését.
A NYÁK-kamerák a portálok alsó oldalára vannak rögzítve. A szállítókon lévő illesztőjelek segít-
ségével határozzák meg az alkatrészek pontos átvételi helyét, aminek különösen kis alkatrészek-
nél van nagy jelentősége.
3
FIGYELEM!
Fejütközési veszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar 33, 55 x 45 stacioner és 25, 16 x 16 típusú digitális (FC) AR-
kamerákat.
Ha a TwinStar beültetőfejet MultiStar-ra cserélik, akkor a stacioner AR-kamera, típus: 33,
55 x 45, digitális, az alsó helyzetben van felszerelve.
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.8 Szemlerendszer
175
3.8.2 AR-kamera C&P, típus: 30, 27 x 27, digitális
3
Ábra 3.8 - 1 AR-kamera C&P, típus: 30, 27 x 27, digitális
(1) AR-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágításvezérlés
3.8.2.1 Műszaki adatok
3
AR-méretek 0,3 mm x 0,3 mm - 27 mm x 27 mm
AR-spektrum 01005 - 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,25 mm < 18 mm x 18 mm méretű alkatrészekhez
0,35 mm 18 mm x 18 mm méretű alkatrészekhez
Min. gömb-átmérő 0,14 mm < 18 mm x 18 mm méretű alkatrészekhez
0,2 mm 18 mm x 18 mm méretű alkatrészekhez
Látómező 32 mm x 32 mm
Megvilágítás módja Felülvilágítás (öt szabadon programozható szint)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.8 Szemlerendszer A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
176

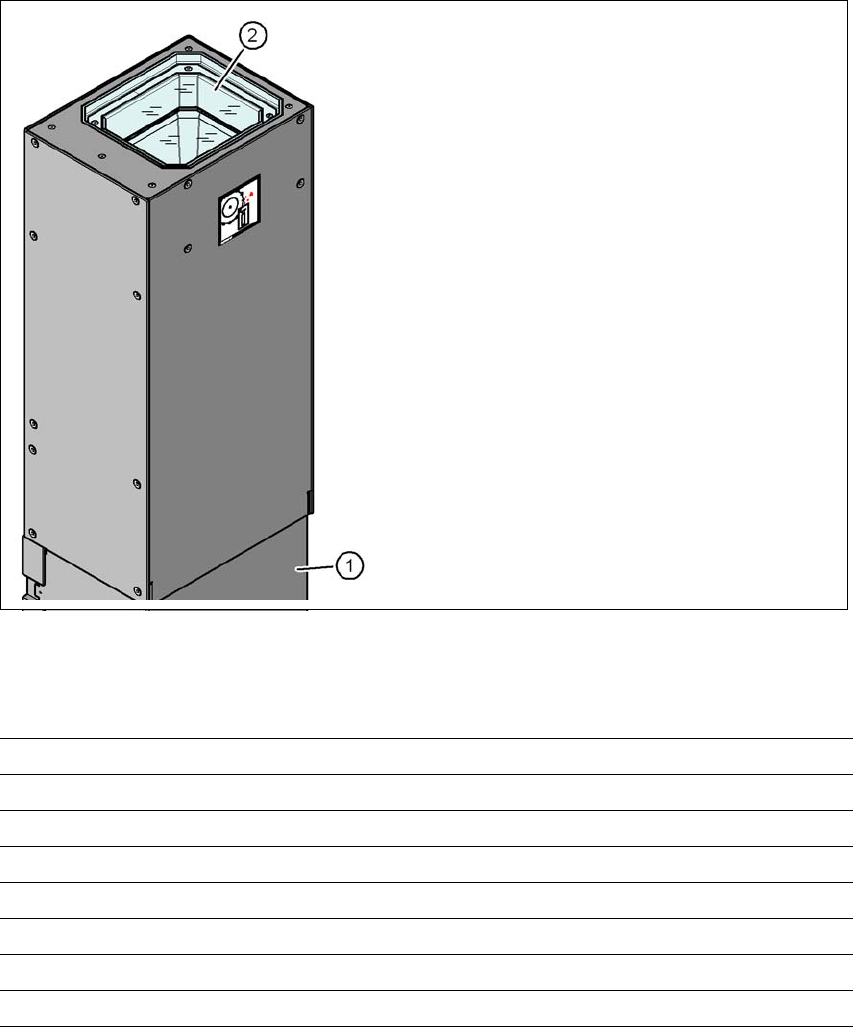

3.8.3 AR-Kamera stacionárius P&P, 33, 55 x 45 típusok, digitális
Cikksz.00519902-xx Felállított kamera, típus: 33
3.8.3.1 Felépítés
3
Ábra 3.8 - 2 Az AR-kamera, stacioner P&P, típus: 33, 55 x 45, digitális felépítése
3.8.3.2 Műszaki adatok
3
(1) Kameraház integrált kamerával és ka-
meraerősítővel
(2) Üveglap - alatta megvilágítás- és optika-
szintek
AR-méretek 0,5 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (hat szabadon programozható szint)
