1 Bevezet és Üzemeltetési útmutató SIPLACE X-Sorozat 1.1 Gépáttekintés A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 18 1.1 Gépáttekintés 1.1.1 SIPLACE X4i S 1 Ábra 1.1 - 1 SIPLACE X4i S beültet ő automata A SIPLAC…
Üzemeltetési útmutató SIPLACE X-Sorozat 1 Bevezetés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
17
1 Bevezetés
Ez az üzemeltetési útmutató egy kézikönyv ill. útbaigazító mű a SIPLACE
®
X-Sorozat S beültető
automaták kezeléséhez és beállításához.
Az X-Sorozat S beültető automaták hat különböző változatban kaphatók
– SIPLACE X4i S (SR 706.1 SP1-től)
– SIPLACE X4 S (SR 706.1 SP1-től)
– SIPLACE X4i S micron (SR 707.0-től)
– SIPLACE X4 S micron (SR 707.0-től)
– SIPLACE X3 S (SR 706.1 SP1-től)
– SIPLACE X2 S (SR 707.0-től)
A típusjelölésekben megadott számok a portálok számát jelölik. Minden portálon található egy be-
ültetőfej.
Az eredeti üzemeltetési utasításról van szó.
1
1
Az egyes fejezetek fejléceiben találhat adatokat arról, hogy mikori a kiadás, és hogy melyik soft-
ware-verziótól érvényes ez az útmutató.
UTALÁS
A SIPLACE X-Sorozat beültető automaták messzemenőkig azonos felépítésűek, a kü-
lönbségekre külön utalás történik.
A mindenkori konfigurációs lehetőségekre és opciókra vonatkozóan, kérjük nézze
meg a SIPLACE X-Sorozat S automaták specifikációját és a SIPLACE X4 S micron
/ X4i S micron specifikációját.
A jelen üzemeltetési útmutatóban található ábrák alapvetően a SIPLACE X4 S-et vagy
az X4i S-et mutatják. Ezek az ábrák alapvetően a SIPLACE X2 S / X3 S, SIPLACE X4 S
micron-ra vagy SIPLACE X4i S-re vonatkozóan is érvényesek. Eltérések esetén lásd a
megfelelő ábrát.
1 Bevezetés Üzemeltetési útmutató SIPLACE X-Sorozat
1.1 Gépáttekintés A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
18
1.1 Gépáttekintés
1.1.1 SIPLACE X4i S
1

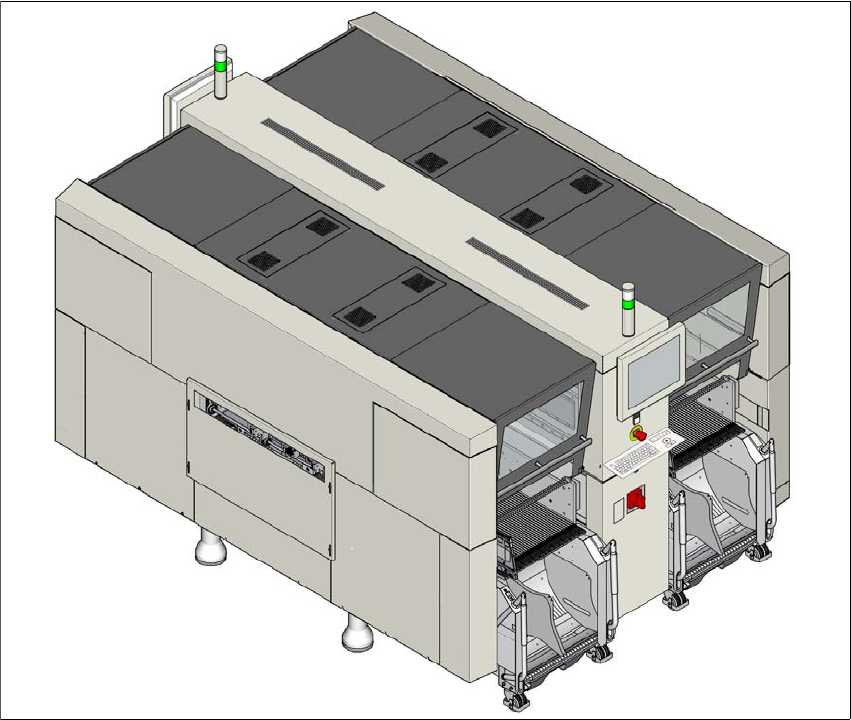

Ábra 1.1 - 1 SIPLACE X4i S beültető automata
A SIPLACE X4i S beültető automata legfontosabb jellemzői:
– Rendkívüli precizitás,
– Intelligens teljesítményoptimalizálás,
– Intelligens felszerelési startégiák,
– High-End technológiás beültetési teljesítmény
Üzemeltetési útmutató SIPLACE X-Sorozat 1 Bevezetés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 1.1 Gépáttekintés
19
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X4i S beültető automata négy portállal rendelkezik. A két portál az 1. beültetőterületen
és a két portál a 2. beültetőterületen befelé néz.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
A SIPLACE X4i S beültető automata két beültető területből, egy egyszeres szállítószalagból és
egy dupla szállítószalagból áll. Dupla szállítószalag esetén egyszerre két NYÁK-lemez beültetése
lehetséges..
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 40 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel. A 2/3 vagy az 1/4 helyen az
asztalpozíciók az adott beültető területen a belső vagy a külső pozícióban konfigurálhatók.
1.1.1.1 A beültető fej konfiguráció áttekintése
1
CPP_H = Multistar CPP magas szerelési pozícióban
CPP_L = Multistar CPP alacsony szerelési pozícióban
1. beültetőterület 2. beültetőterület
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP_L/CPP_L
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/TH
CPP_L/CPP_L TH / TH
