Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz 191 3.9.2.8 X hevederszállító, 32 mm 3 Ábra 3.9 -…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
190
3.9.2.7 X hevederszállító, 24 mm
3

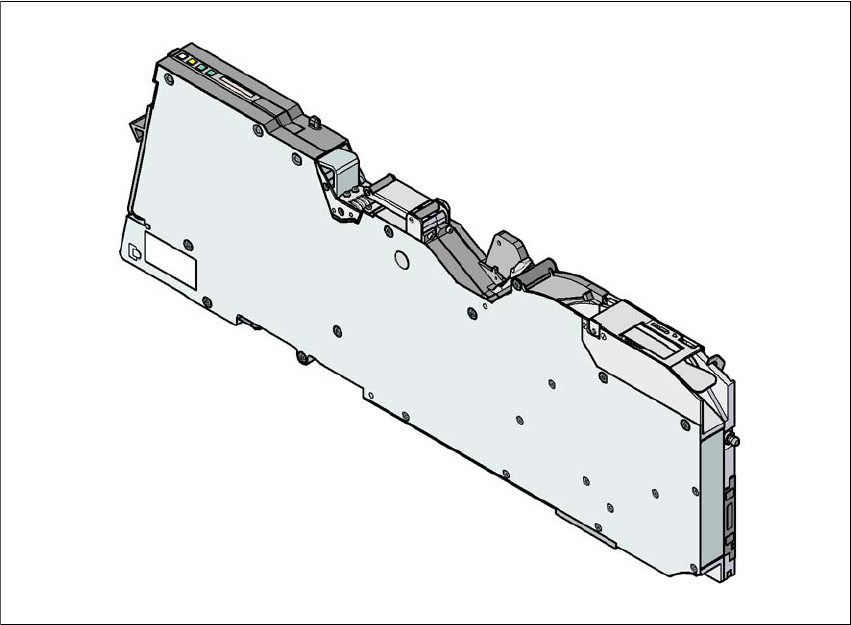

Ábra 3.9 - 9 X hevederszállító, 24 mm
3
3
3
X hevederszállító, 24 mm Cikksz. 00141273-xx
Hevederbevezető 24 mm X szakadásérzékelővel Cikksz. 00141293-xx
Szélesség 34,4 mm
Foglalt szállítóhelyek 3
Továbbítási lépésköz 4 mm - 32 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
191
3.9.2.8 X hevederszállító, 32 mm
3
Ábra 3.9 - 10 X hevederszállító, 32 mm
3
3
X hevederszállító, 32 mm Cikksz. 00141274-xx
Hevederbevezető 32 mm X szakadásérzékelővel Cikksz. 00141294-xx
Szélesség 46,2 mm
Foglalt szállítóhelyek 4
Továbbítási lépésköz 4 mm - 40 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
192
3.9.2.9 X hevederszállító, 44 mm
3
Ábra 3.9 - 11 X hevederszállító, 44 mm
3
3
3
3
X hevederszállító, 44 mm Cikksz. 00141275-xx
Hevederbevezető 44 mm X szakadásérzékelővel Cikksz. 00141295-xx
Szélesség 58,0
Foglalt szállítóhelyek 5
Továbbítási lépésköz 4 mm - 52 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
