Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz 201 3.9.5 Szállítóadapterek az X-Sorozathoz Cikks…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
200
3.9.4.3 Korlátozások
– Az LDU-X egységet kézzel kell felvenni a felszerelésbe.
– Az LDU-X egységet csak a 7 - 26 adagolókra szabad felszerelni.
– Minden AR-kocsin csak egy LDU-X egységet szabad felállítani.
–A rezgő hosszanti szállítókat nem szabad LDU-X mellett felállítani.
– Az MTC, ill. a WPC és az LDU-X csak egy portállal rendelkező beültetőterületre szerelhető
fel.
– Egy portált csak egy LDU-X-ről lehet elvinni, még akkor is, ha azt két helyről lehet elvinni.
3.9.4.4 Dip lemezek meghatározott forrasztózsír rétegvastagságok számára
Dip lemez mélység Cikkszám
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
201
3.9.5 Szállítóadapterek az X-Sorozathoz
Cikkszám 00141305-xx Adapterek az X-Sorozat szállítóihoz
Cikkszám 00141308-xx Adapter-lemez a Reject Conveyor (eltávolítómodul) számára
Cikkszám 00141310-xx Adapter-lemez a címke megjelenítő számára
3
Az X-hevederszállítók spektruma vibrációs szállítóval, Label Presenter-rel és Reject Conveyor-ral
(elszállítómodul) bővült. Az adapterek segítségével az S típusú rezgő hosszanti szállítók, a címke
megjelenítő és a Reject Conveyor átalakíthatók az X-Sorozat AR-kocsijain való használatra. Az
adapter a mechanikaiak mellett elektronikus szolgáltatásokat is nyújt. Az S szállítók kommuniká-
ciós jeleit bővített X soros protokollt használó jelekké alakítja. Ezenkívül további szolgáltatásokat
is megvalósít, például a szállító azonosítását.
3
UTALÁS
Az S típusú rezgő hosszanti szállítókat, címke megjelenítőket és Reject Conveyor egy-
séget nem lehet alkatrészkocsikra szerelni, ha azok a SpeedStar (C&P20) hozzáférési
tartományában vannak.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
202
3.9.5.1 Szállítóadapterek címke megjelenítővel ellátott X-Sorozathoz
3

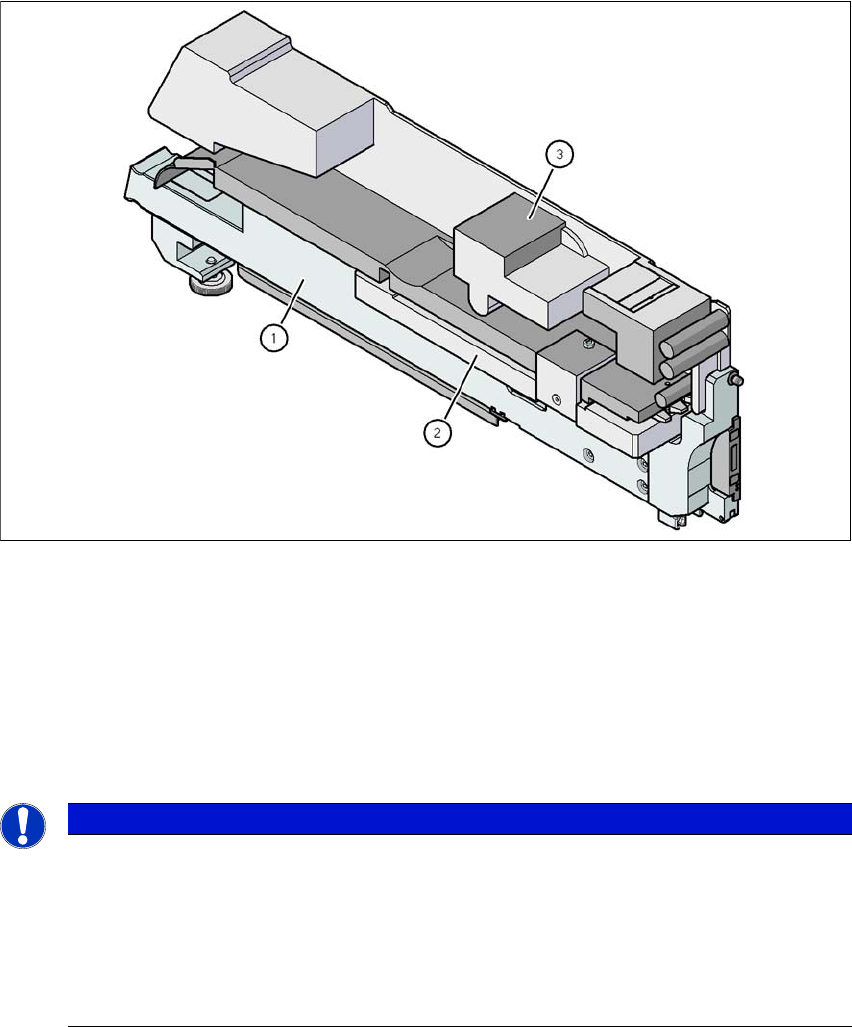

Ábra 3.9 - 17 Szállítóadapterek címke megjelenítővel ellátott X-Sorozathoz
(1) Adapter az X-Sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a címke megjelenítő számára (cikksz 00141310-xx)
(3) Címke megjelenítő
3.9.5.2 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-Sorozathoz
3
3
UTALÁS
Adapter-lemez alkalmazása
Az X-Sorozatú szállítómodulok számára való adapter szállítási terjedelméhez tartozik
egy adapterlemez:
16,5 mm AR magasságig helyezze be az adapterlemezt.
A 16,5 mm és 25 mm közötti magasságú alkatrészek megmunkálása adapter-lemez nél-
kül történik.
