Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz 203 3 Ábra 3.9 - 18 Szállítómoduladapter az S-vib…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
202
3.9.5.1 Szállítóadapterek címke megjelenítővel ellátott X-Sorozathoz
3
Ábra 3.9 - 17 Szállítóadapterek címke megjelenítővel ellátott X-Sorozathoz
(1) Adapter az X-Sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a címke megjelenítő számára (cikksz 00141310-xx)
(3) Címke megjelenítő
3.9.5.2 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-Sorozathoz
3
3
UTALÁS
Adapter-lemez alkalmazása
Az X-Sorozatú szállítómodulok számára való adapter szállítási terjedelméhez tartozik
egy adapterlemez:
16,5 mm AR magasságig helyezze be az adapterlemezt.
A 16,5 mm és 25 mm közötti magasságú alkatrészek megmunkálása adapter-lemez nél-
kül történik.
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
203
3

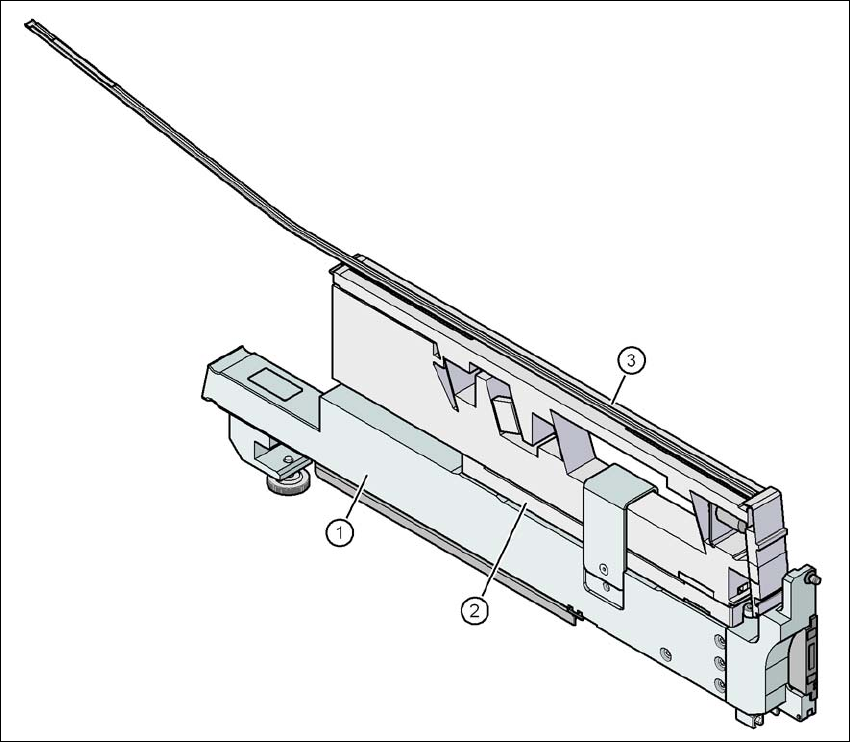

Ábra 3.9 - 18 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-Sorozathoz
(1) Adapter az X-Sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) 16,5 mm adapterlemez (a szállítási terjedelem része)
(3) Rezgő hosszanti szállítók, típus: 3 (cikksz. 00142031-xx)
Szélesség 34,4 mm
Szállítónkénti nyomvonal 1, 2 vagy 3 3
Foglalt szállítóhelyek 3 3
Alkatrészkészlet Rudas táranként max. 150 darab, 3
az alkatrész hosszúsága szerint 3
Fajlagos adatok a rudas tárra vonatkozóan 9,5 mm szélesség / 3 darab 3
15 mm szélesség / 2 darab 3
> 15 mm szélesség / 1 darab 3
30 mm szélesség / 1 darab 3
Rázási idő SIPLACE Pro esetén 400-tól
1000 ms-ig állítható 3
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.9 X-szállítók SIPLACE X-Sorozathoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
204
3.9.5.3 Szállítómoduladapter az eltávolítómodullal (ártalmatlanító modul) szerelt X-Soro-
zathoz)
3
Ábra 3.9 - 19 Szállítóadapterek eltávolító modullal ellátott X-Sorozathoz
(1) Adapter az X-Sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a Reject Conveyor számára (cikksz. 00141308-xx)
(3) Reject Conveyor (eltávolító modul)
