Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.9 X-szállítók SIPLACE X-Sorozathoz
209
3
3

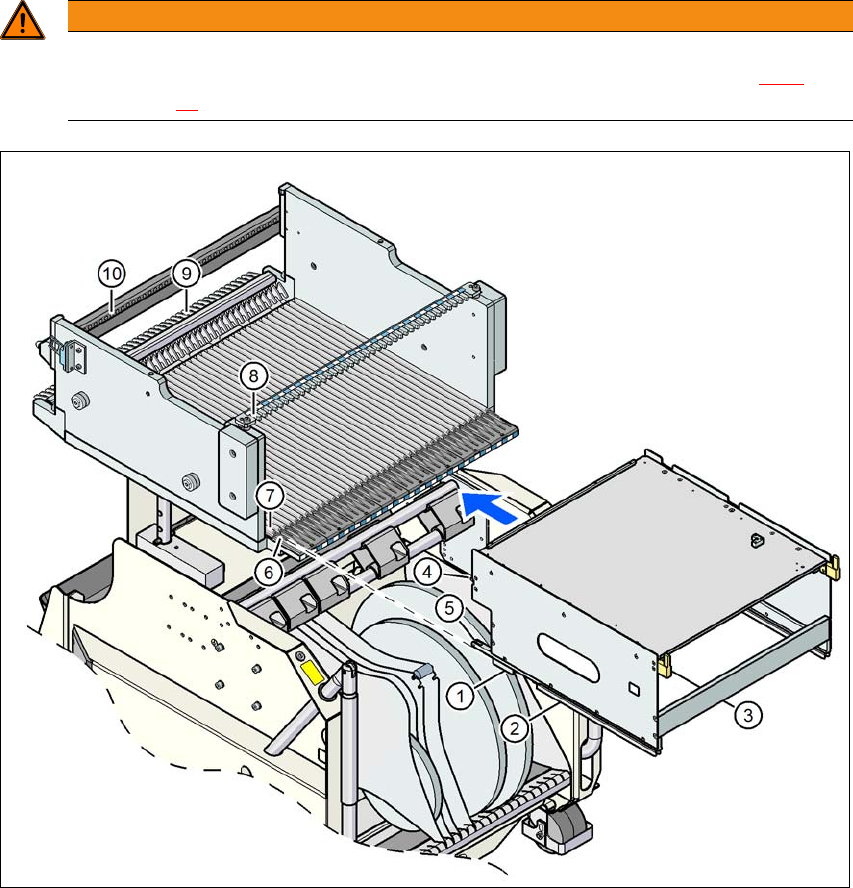

Ábra 3.9 - 22 Felületitár-tartó behelyezése az X-Sorozat alkatrészkocsiján
FIGYELEM!
Helyek foglaltsága!
Vegye figyelembe a helyek használatára vonatkozó biztonsági utasításokat a 2.6.6
sza-
kaszban, a 94
. oldalon.
(1) Elülső csúszó vezető (6) Bevezetési segítség
(2) Hátulsó csúszó vezető (7) Vezetősín (Omega-Profil)
(3) Központosító-stift „hátul” (8) Nyílás a központosító lécben a "hátsó" köz-
pontosító stift fogadására
(4) Központosító-stift „elől” (9) Reteszelőkilincsek
(5) Reteszelőgörgő (10) Központosítófuratok az AR-kocsin az elülső
központosítóstift rögzítésére
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.10 Alkatrészkocsi A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
210
3.10 Alkatrészkocsi
Cikkszám 00119722-xx AR-kocsi SIPLACE X-Sorozat
A SIPLACE X-Sorozat automatáira négy SIPLACE X-Sorozat alkatrészkocsi csatlakoztatható fel.
3
Ábra 3.10 - 1 Az alkatrészkocsik helyei (példa: SIPLACE X4i S)
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) Nyomtatott áramköri laptovábbítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
(1)
(4)
(2)
(3)
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.10 Alkatrészkocsi
211
3
Ábra 3.10 - 2 Alkatrészkocsi, SIPLACE X-Sorozat, 950 mm-es NYÁK-szállítási magassággal
3
(1) Furatok a vezetőoszlopokon a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) Támasztótuskó
(3) AR-asztal
(4) Kapcsolónyelv az alkatrészkocsi-behúzókészülékben levő biztonsági kapcsoló működteté-
sére
