Üzemeltetési útmutató SIPLACE X-Sorozat 3 M ű szaki adatok és szerkezeti egységek A 706.1 SP1 jel ű szoftververziótól Kiadás : 10/2014 3.10 Alkatrészkocsi 211 3 Ábra 3.10 - 2 Alkatrészkocsi, SIPLACE X-So rozat, 950 mm-es…
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.10 Alkatrészkocsi A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
210
3.10 Alkatrészkocsi
Cikkszám 00119722-xx AR-kocsi SIPLACE X-Sorozat
A SIPLACE X-Sorozat automatáira négy SIPLACE X-Sorozat alkatrészkocsi csatlakoztatható fel.
3

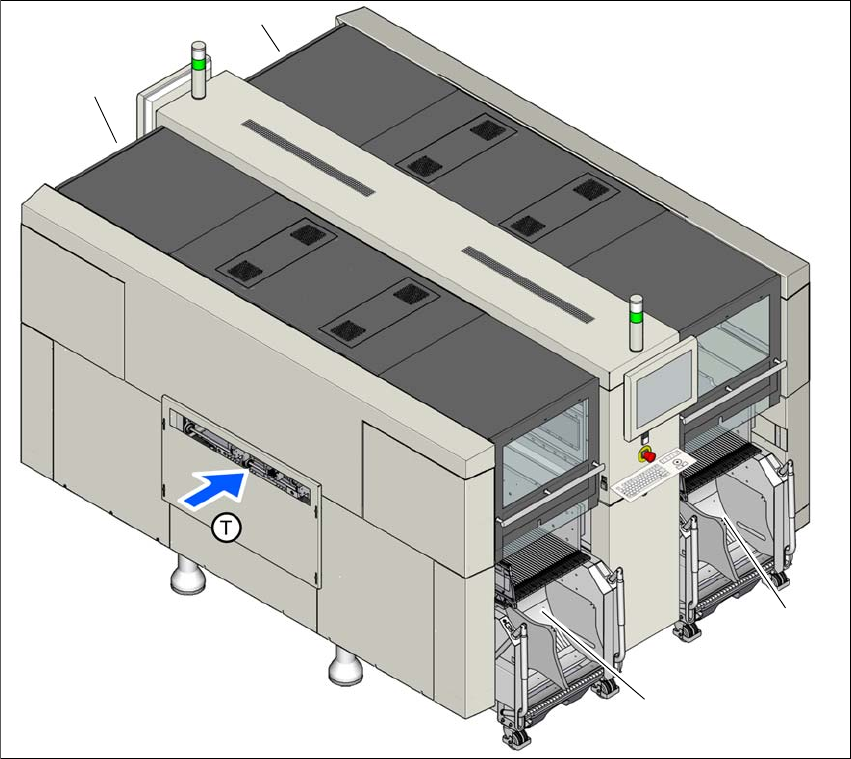

Ábra 3.10 - 1 Az alkatrészkocsik helyei (példa: SIPLACE X4i S)
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) Nyomtatott áramköri laptovábbítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
(1)
(4)
(2)
(3)
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.10 Alkatrészkocsi
211
3
Ábra 3.10 - 2 Alkatrészkocsi, SIPLACE X-Sorozat, 950 mm-es NYÁK-szállítási magassággal
3
(1) Furatok a vezetőoszlopokon a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) Támasztótuskó
(3) AR-asztal
(4) Kapcsolónyelv az alkatrészkocsi-behúzókészülékben levő biztonsági kapcsoló működteté-
sére
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.10 Alkatrészkocsi A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
212
3.10.1 Felépítés
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll.
3
Ábra 3.10 - 3 Alkatrészkocsi, SIPLACE X-Sorozat, elöl- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Hézag a listák befogadására.
(5) Hevederhulladék tartály
(6) Fogantyú
(7) Benyúlás elleni védelem
3
VIGYÁZAT
Vegye figyelembe a biztonsági útmutatást!
Ha a hevederhulladék-tartályt kihúzza az AR-kocsiból, egye figyelembe a biztonsági
útmutatást a 5.8.2
. szakaszban, 296. oldal.
