3 M ű szaki adatok és szerkezeti egységek Üzem eltetési útmutató SIPLACE X-Sorozat 3.10 Alkatrészkocsi A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 212 3.10.1 Felépítés Az alkatrészkoc si lényegében az alvá zból, …
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.10 Alkatrészkocsi
211
3
Ábra 3.10 - 2 Alkatrészkocsi, SIPLACE X-Sorozat, 950 mm-es NYÁK-szállítási magassággal
3
(1) Furatok a vezetőoszlopokon a 900, 930 és 950 mm-es NYÁK-szállítási magassághoz.
(2) Támasztótuskó
(3) AR-asztal
(4) Kapcsolónyelv az alkatrészkocsi-behúzókészülékben levő biztonsági kapcsoló működteté-
sére
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.10 Alkatrészkocsi A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
212
3.10.1 Felépítés
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll.
3

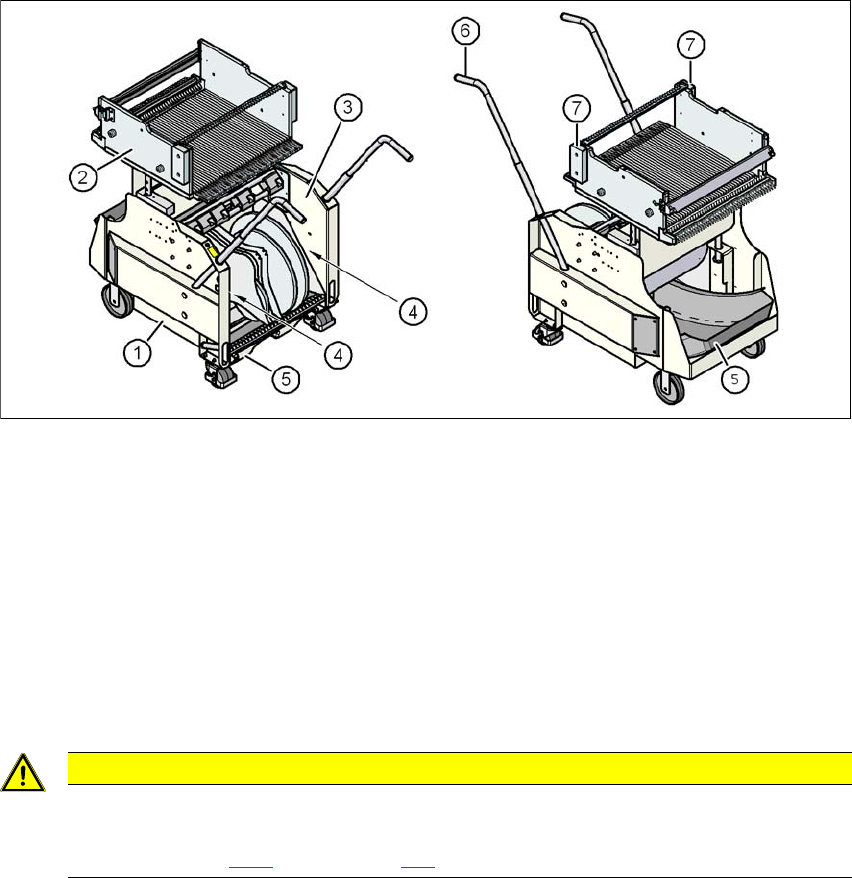

Ábra 3.10 - 3 Alkatrészkocsi, SIPLACE X-Sorozat, elöl- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Hézag a listák befogadására.
(5) Hevederhulladék tartály
(6) Fogantyú
(7) Benyúlás elleni védelem
3
VIGYÁZAT
Vegye figyelembe a biztonsági útmutatást!
Ha a hevederhulladék-tartályt kihúzza az AR-kocsiból, egye figyelembe a biztonsági
útmutatást a 5.8.2
. szakaszban, 296. oldal.
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.10 Alkatrészkocsi
213
3
3.10.2 Leírás
A hevedertekercs konténer (3. poz. a. 3.10 - 3 ábrán) alapkivitelben max. 17" (432 mm) méretű
hevedertekercsek befogadására alkalmas.
A hevederkonténer és az alkatrészkocsi között bal és jobb oldalon két 5 mm széles rés található
(4. poz. a 3.10 - 3
ábrán, 212. oldal) a listák befogadására.
Az alváz alsó oldalán található a kihúzható hevederhulladék tartály (5. poz. a 3.10 - 3
ábrán, a 212
oldalon). A levágott hevederhulladék egy csúszdán át a hevederhulladék-tartályba kerül, amit a
hulladék szaporodásának függvényében üríteni kell.
A megfogók (6. poz. 3.10 - 3
. ábra, 212. oldal) fel- vagy lehajthatók.
3
VIGYÁZAT
A fogantyúk törésének veszélye!
az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
A fogókat csak az AR-kocsi tolására használja.
Használjon villástargoncát, amikor az alkatrészkocsit szállítani akarja vagy le akarja
emelni a raklapról..
UTALÁS
Az automata üzemeltetéséhez az összes alkatrészkocsinak az automatára feldokkolt ál-
lapotban kell lennie.
A szabad helyekre Dummy-szállítók behelyezését a 2.6.6 szakaszban, a 94. oldalon
leírtak alapján végezze el.
