3.10.8 SIPLACE X-Sorozatú hevederkonténer
3.10.8.1 Leírás
A hevederkonténer max. 19" (483 mm) átmérőjű csévéket képes befogadni. Az elválasztóleme-
zek behelyezése az 5.9.5
szakaszban, a 300. oldalon van leírva.
3
Ábra 3.10 - 9 Alkatrészkocsi, SIPLACE X-Sorozat, hevederkonténerrel
(1) Alkatrészkocsi
(2) Bedugható tengelyek pozíciója
(3) Hevederhulladék tartály
(4) Hevederkonténer
(5) Elválasztólemez
(6) Bedugható tengely (nagyított)
Üzemeltetési útmutató SIPLACE X-Sorozat 3 Műszaki adatok és szerkezeti egységek
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 3.10 Alkatrészkocsi
221
3.10.8.2 Maximális hevedertekercs-átmérő a NYÁK-szállítási magasság függvényében
3
3
3.10.9 Hevederhulladék-csúszda
3

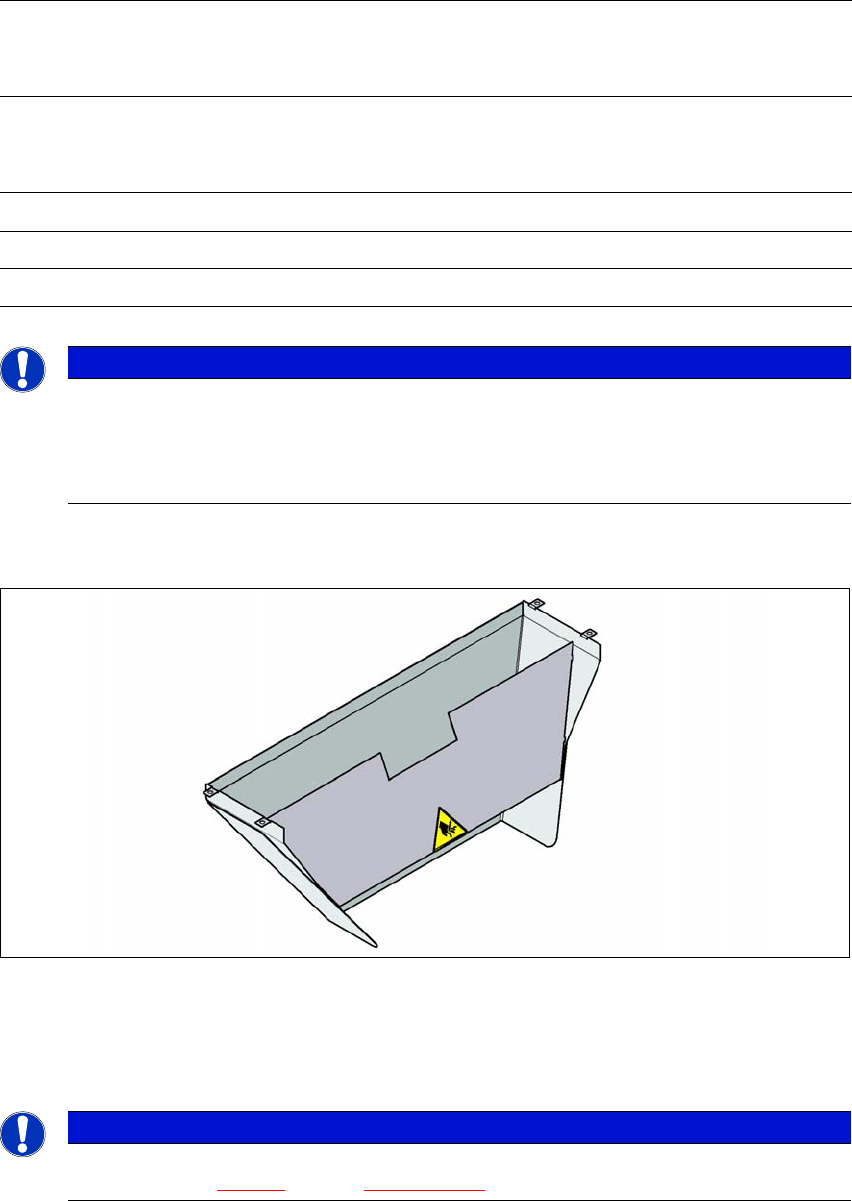

Ábra 3.10 - 10 Hevederhulladék-csúszda az alkatrészkocsi-behúzókészülékhez
A NYÁK-szállítási magasságnak megfelelően a hevederhulladék-csúszda hosszúsága úgy állít-
ható, hogy a hevederdarab közvetlenül az alkatrészkocsi hevederhulladék-tartályába kerüljön.
3
Kiegészítő
hevedertekercs-tartó
nélkül
Kiegészítő
hevedertekercs-tartóval
Az alkatrészkocsi
NYÁK-szállítási
magassága
Hevedertekercs
átmérője
Hevedertekercs-átmérő
dugós tengely nélkül dugós
tengellyel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
UTALÁS
Bedugható tengelyek alkalmazása
Az X-Sorozat alkatrészkocsijainál rendszerint nincs szüksége bedugható tengelyekre.
Használjon bedugható tengelyeket, ha a "Timeout" hibaüzenet az X-szállítón több-
ször előfordul.
UTALÁS
Az X-Sorozatú hulladékheveder csúszda csak az X-Sorozatú alkatrészkocsi-behúzóké-
szülékhez (lásd 5.15 - 3
. ábra, a 325. oldalon) szerelhető fel.
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE X-Sorozat
3.10 Alkatrészkocsi A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
222
3.10.10 Hulladékheveder-vezető csatorna az alkatrészkocsi-behúzókészüléken
A standard változatban a hulladékheveder-vezető csatorna legfeljebb 8 mm zsebmagasságú he-
vedert tud a pneumatikus hevedervágó készülékhez vezetni.
3
Ábra 3.10 - 11 Hulladékheveder-vezető csatorna a SIPLACE X-Sorozatú alkatrészkocsi-behúzókészüléknél
(1) Bevezetőrés a hulladékheveder számára
(2) Kivezetőrés a hulladékhevederek számára a pneumatikus vágóberendezés felett
(3) Elválasztólemez ha a heveder < 8 mm, ha a heveder > 8 mm leszerelhető
3
UTALÁS
Torlódásveszély!
Ha alacsony zsebű szállítót használnak közvetlenül a magas zsebű szállító mellett, ak-
kor fennáll az üres hevederek torlódásának veszélye.
Ne helyezze az alacsony zsebű szállítót közvetlenül a magas zsebű szállító mellé.
A 12 mm-nél nagyobb hevedertáskákhoz az elválasztólemez (3. pozíció a 3.10 - 11
. áb-
rán) eltávolítható (lásd a 4.5
. fejezetet a 262. oldalon).
